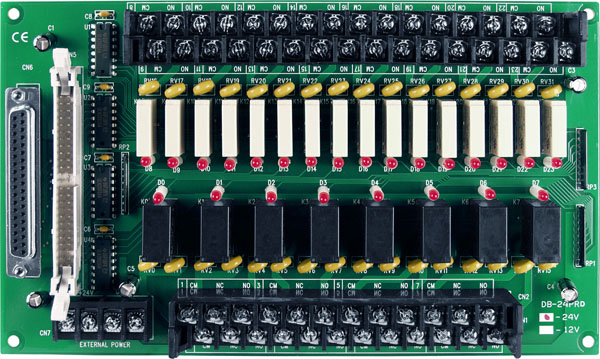

Плата DB-24PRD/24 CR от компании ICP DAS представляет собой 24-канальную плату релейного вывода, предназначенную для эффективного управления различными нагрузками в промышленных системах автоматизации. Устройство оснащено 8 реле типа Form C (SPDT) и 16 реле типа Form A, что обеспечивает гибкость в подключении и управлении различными типами нагрузок.
Ключевые технические особенности платы DB-24PRD/24 CR включают:
- Номинальная нагрузка реле: 5 А при 250 В переменного тока или 5 А при 30 В постоянного тока.
- Максимальная мощность переключения: 1250 ВА для реле Form A и 750 ВА для реле Form C.
- Максимальное напряжение переключения: 270 В переменного тока для реле Form A и 150 В постоянного тока для реле Form C.
- Время срабатывания реле: 10 мс.
- Время восстановления реле: 5 мс.
- Механический ресурс реле: 20 миллионов циклов переключения.
- Электрический ресурс реле: 10 миллионов циклов переключения.
- Потребление тока: 800 мА при 24 В и 200 мА при 5 В.
- Габаритные размеры: 210 x 130 мм.
- Возможность монтажа на DIN-рейку: да.
- Разъемы: IDC-50 и DB-37.
- Подключаемый RC-фильтр с постоянной времени 2,2 мс: имеется.
Плата DB-24PRD/24 CR предназначена для использования в различных областях промышленной автоматизации, включая:
- Управление освещением: автоматизация включения и выключения осветительных систем в производственных помещениях.
- Контроль доступа: управление замками и системами безопасности на объектах.
- Управление оборудованием: включение и выключение различных машин и устройств в производственных линиях.
- Энергоменеджмент: оптимизация потребления энергии путем автоматического управления нагрузками.
Преимущества использования платы DB-24PRD/24 CR включают:
- Гибкость подключения: возможность управления различными типами нагрузок благодаря наличию реле Form A и Form C.
- Защита от перенапряжений: наличие варистора для защиты каждого канала от высоковольтных импульсов.
- Удобство монтажа: возможность установки на DIN-рейку и наличие винтовых клемм для простого подключения проводов.
- Совместимость: поддержка разъемов IDC-50 и DB-37, что обеспечивает совместимость с различными промышленными контроллерами и системами автоматизации.
Плата DB-24PRD/24 CR является надежным и эффективным решением для интеграции в системы автоматизации, требующие управления множеством релейных каналов с различными характеристиками нагрузки. Ее использование позволяет повысить эффективность и безопасность промышленных процессов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 210 x 130 |
| Разъем | IDC-50, DB-37 |
| Потребление тока | 800 мА 24 В; 200 мА 5 В |
| Возможность монтажа на рельс | да |
| Тип каналов релейного вывода | 16 реле с нормально разомкнутыми контактами (А); 8 реле с перекидными контактами |
| Число срабатываний реле | 20 млн. |
| Рабочее напряжение | 24 В |
| Время переключения реле | 10 мс |
| Ток утечки | 50 мА |
| Напряжение пробоя | 600 В |
| Количество каналов релейного вывода | 24 |
| Время включения/выключения реле | 0.7 мс / 0.05 мс |
| Тип каналов дискретного вывода | с ОК |
| Диапазон выходных сигналов по напряжению | 30 В |
| Диапазон выходных сигналов по току | 600 мА (каналы 0-3, 12-15); 100 мА |
| Подключаемый RC-фильтр с постоянной времени 2.2 мс | есть |
| Тип модуля | Плата релейного вывода |
| Тип устройства | Плата |
