Артикул:
DB-24PRD/24/DIN CR
Характеристики
Полное наименование:
—

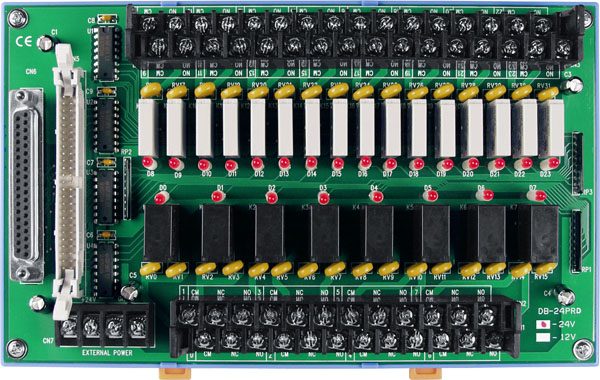

Плата DB-24PRD/24/DIN CR DB-24PRD/24V with DIN-Rail Mounting Kit
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Плата DB-24PRD/24/DIN CR от компании ICP DAS предназначена для расширения возможностей автоматизированных систем за счет предоставления 24 каналов релейного вывода. Устройство оснащено 8 реле с перекидными контактами (Form C) и 16 реле с нормально разомкнутыми контактами (Form A), что обеспечивает гибкость в управлении различными нагрузками.
Ключевые технические особенности платы включают:
- Контактные характеристики реле: каждое реле поддерживает коммутацию тока до 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока.
- Время переключения реле: оперативное время срабатывания составляет 10 мс, а время восстановления — 5 мс, что обеспечивает быструю реакцию системы.
- Механическая износостойкость: реле с нормально разомкнутыми контактами (Form A) рассчитаны на 20 миллионов циклов переключения, а с перекидными контактами (Form C) — на 10 миллионов циклов, что гарантирует долговечность устройства.
- Монтаж: устройство предназначено для установки на DIN-рейку, что упрощает интеграцию в существующие шкафы управления.
- Размеры: габаритные размеры платы составляют 220 мм в длину и 132 мм в ширину, что позволяет эффективно использовать пространство в распределительных щитах.
- Питание: устройство работает при входном напряжении 24 В постоянного тока, потребляя 500 мА, что соответствует стандартам промышленного оборудования.
- Условия эксплуатации: плата функционирует в диапазоне температур от 0 до 60°C и при влажности от 5% до 90% без конденсации, что делает ее подходящей для различных промышленных условий.
Области применения платы DB-24PRD/24/DIN CR включают:
- Управление включением/выключением оборудования: автоматизация процессов включения и отключения различных устройств в промышленности.
- Энергоменеджмент: управление распределением энергии в системах с несколькими нагрузками.
- Автоматизация тестирования: управление тестовыми стендами и оборудованием в процессе испытаний.
- Процессный контроль: управление технологическими процессами, требующими надежной коммутации сигналов.
Преимущества использования платы DB-24PRD/24/DIN CR включают:
- Гибкость в управлении: наличие различных типов реле позволяет адаптировать устройство под конкретные задачи.
- Долговечность: высокая механическая износостойкость реле обеспечивает длительный срок службы устройства.
- Удобство монтажа: DIN-рейка упрощает установку и обслуживание устройства в распределительных щитах.
- Широкий диапазон применения: устойчивость к различным условиям эксплуатации делает плату универсальным решением для промышленных объектов.
Плата DB-24PRD/24/DIN CR совместима с различными системами автоматизации, поддерживающими стандарты подключения, и может интегрироваться с другими устройствами ICP DAS, такими как контроллеры и интерфейсные модули, обеспечивая комплексные решения для автоматизации промышленных процессов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 220 x 132 |
| Количество каналов релейного вывода | 24 |
| Монтаж | На DIN-рейку |
| Тип каналов релейного вывода | 16 реле с нормально разомкнутыми контактами (А); 8 реле с перекидными контактами |
| Время переключения реле | 10 мс |
| Нагрузочная способность реле | 5 А при 250 В перем., 5 А при 30 В пост. |
| Максимальный пиковый ток | 5 А |
| Макс. переключаемое напряжение | Form C: 250 В пер., 150 В пост.; Form A: 270 В пер., 150 В пост. |
| Время восстановления | 5 мс |
| Механическая износостойкость | Form C: 100000000 переключений, Form A: 20000000 переключений |
| Рабочее напряжение | +24 В |
| Тип устройства | Плата |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
