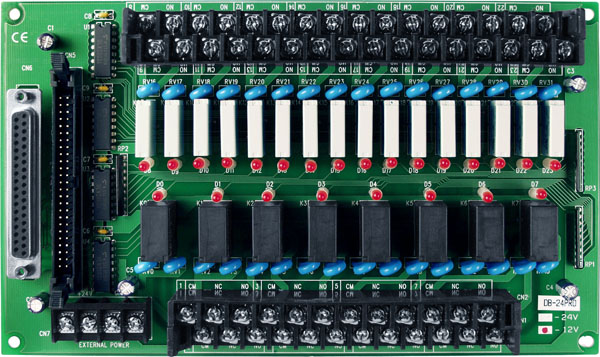

Плата DB-24PRD/12 CR 24 Ch OPTO-22 Power Relay (12V)

Плата DB-24PRD/12 CR от компании ICP DAS представляет собой 24-канальную плату релейного вывода, предназначенную для эффективного управления различными нагрузками в промышленных автоматизированных системах. Устройство оснащено 24 реле: 8 реле с нормально разомкнутыми контактами (Form C) и 16 реле с нормально замкнутыми контактами (Form A), что обеспечивает гибкость в подключении и управлении различными типами устройств.

Ключевые технические особенности платы DB-24PRD/12 CR включают:

• Контактные характеристики реле: каждое реле поддерживает номинальный ток до 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока, что позволяет управлять мощными нагрузками.
• Время срабатывания реле: 10 мс, обеспечивая быструю реакцию системы на управляющие сигналы.
• Время переключения реле: 0,7 мс при включении и 0,05 мс при выключении, что минимизирует задержки в работе системы.
• Срок службы реле: до 20 миллионов циклов для реле Form A и 10 миллионов циклов для реле Form C, что гарантирует долговечность и надежность устройства.
• Защита от перенапряжений: встроенный варистор защищает каждый канал от высоковольтных импульсов, повышая устойчивость системы к внешним помехам.
• Потребление тока: 800 мА при 12 В и 200 мА при 5 В, что обеспечивает эффективное использование энергии.
• Габаритные размеры: 210 x 130 мм, что позволяет интегрировать плату в различные промышленные шкафы и панели.
• Температурный диапазон: рабочая температура от 0 до +60°C и температура хранения от -20 до +70°C, что делает плату пригодной для эксплуатации в различных климатических условиях.
• Влажность: рабочая влажность от 5% до 90% без образования конденсата, что расширяет области применения устройства.

Плата DB-24PRD/12 CR предназначена для использования в различных областях промышленной автоматизации, включая:

• Управление освещением: включение и выключение осветительных систем в производственных помещениях и на складах.
• Энергоменеджмент: управление оборудованием для оптимизации потребления энергии и повышения эффективности.
• Автоматизация тестирования: управление тестовыми стендами и оборудованием для проведения испытаний.
• Процессный контроль: управление технологическими процессами в различных отраслях промышленности.

Преимущества использования платы DB-24PRD/12 CR включают:

• Гибкость подключения: возможность управления различными типами нагрузок благодаря наличию реле с нормально разомкнутыми и нормально замкнутыми контактами.
• Надежность: высокая механическая и электрическая износостойкость реле обеспечивает долгосрочную эксплуатацию устройства.
• Защищенность: встроенные средства защиты от перенапряжений повышают устойчивость системы к внешним воздействиям.
• Совместимость: поддержка стандартных разъемов IDC-50 и DB-37 облегчает интеграцию платы в существующие системы.
• Удобство монтажа: возможность установки на DIN-рейку упрощает процесс монтажа и обслуживания устройства.

Плата DB-24PRD/12 CR является надежным и эффективным решением для управления различными нагрузками в промышленных автоматизированных системах, обеспечивая высокую производительность и долговечность при эксплуатации в различных условиях.
