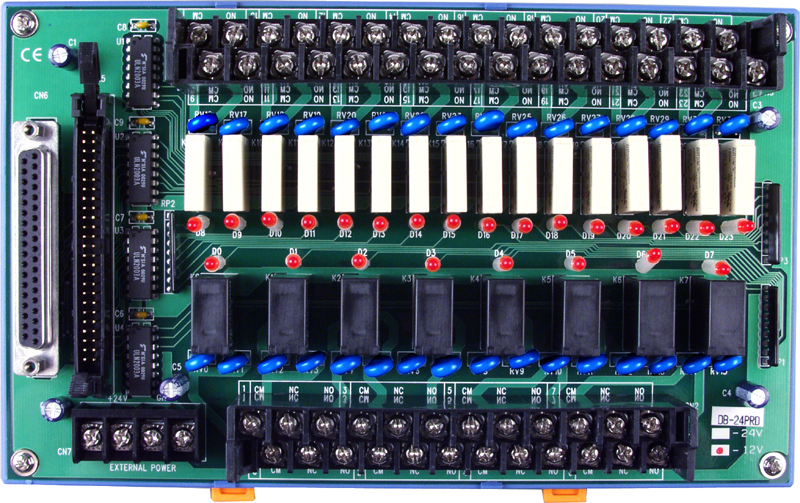

Плата DB-24PRD/12/DIN CR от компании ICP DAS представляет собой 24-канальную выносную плату силовых реле с рабочим напряжением 12 В, предназначенную для монтажа на DIN-рейку. Устройство оснащено 16 реле с нормально разомкнутыми контактами (Form A) и 8 реле с перекидными контактами (Form C), что обеспечивает гибкость в управлении различными типами нагрузок.
Ключевые технические особенности платы включают:
- Время переключения реле: 10 мс, что обеспечивает быструю реакцию системы.
- Нагрузочная способность реле: 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока, позволяя управлять мощными устройствами.
- Максимальный пиковый ток: 5 А, обеспечивающий надежную работу при кратковременных нагрузках.
- Максимальное переключаемое напряжение: 250 В переменного тока и 150 В постоянного тока для реле Form C; 270 В переменного тока и 150 В постоянного тока для реле Form A, расширяя диапазон совместимых устройств.
- Время восстановления: 5 мс, минимизируя задержки в системе.
- Механическая износостойкость: 100 000 000 переключений для реле Form C и 20 000 000 переключений для реле Form A, что гарантирует долгосрочную эксплуатацию.
- Рабочая влажность: 5–90% без образования конденсата, обеспечивая стабильную работу в различных климатических условиях.
- Рабочая температура: от 0 до +60°C, что позволяет использовать плату в широком диапазоне температур.
- Температура хранения: от -20 до +70°C, обеспечивая сохранность устройства при транспортировке и хранении.
Плата DB-24PRD/12/DIN CR предназначена для применения в системах автоматизации, где требуется надежное управление различными нагрузками. Она идеально подходит для:
- Систем управления освещением;
- Управления вентиляционными и отопительными системами;
- Автоматизации процессов в промышленности;
- Систем управления доступом;
- Энергоменеджмента.
Устройство совместимо с различными промышленными контроллерами и системами автоматизации, что позволяет интегрировать его в существующие инфраструктуры без значительных изменений. Монтаж на DIN-рейку обеспечивает удобство установки и экономию пространства в распределительных щитах и шкафах управления.
Преимущества использования платы DB-24PRD/12/DIN CR включают:
- Гибкость в управлении: возможность работы с различными типами реле (Form A и Form C) для удовлетворения разнообразных требований;
- Надежность: высокая механическая износостойкость и быстрые времена переключения обеспечивают долговечность и эффективность системы;
- Универсальность: совместимость с широким спектром промышленного оборудования и систем автоматизации;
- Удобство монтажа: компактные размеры и возможность установки на DIN-рейку упрощают процесс интеграции в существующие системы;
- Широкий диапазон рабочих условий: устройство функционирует в различных температурных и влажностных условиях, что расширяет области применения.
Плата DB-24PRD/12/DIN CR от ICP DAS является надежным и эффективным решением для задач, связанных с управлением мощными нагрузками в системах автоматизации, обеспечивая высокую производительность и долговечность при эксплуатации в различных условиях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 220 x 132 |
| Количество каналов релейного вывода | 24 |
| Монтаж | На DIN-рейку |
| Тип каналов релейного вывода | 16 реле с нормально разомкнутыми контактами (А); 8 реле с перекидными контактами |
| Время переключения реле | 10 мс |
| Нагрузочная способность реле | 5 А при 250 В перем., 5 А при 30 В пост. |
| Максимальный пиковый ток | 5 А |
| Макс. переключаемое напряжение | Form C: 250 В пер., 150 В пост.; Form A: 270 В пер., 150 В пост. |
| Время восстановления | 5 мс |
| Механическая износостойкость | Form C: 100000000 переключений, Form A: 20000000 переключений |
| Рабочее напряжение | +12 В |
| Тип устройства | Плата |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
