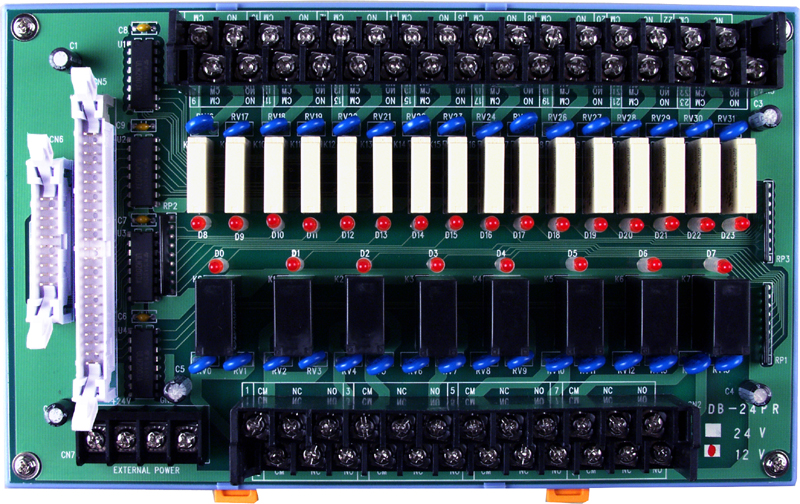

Плата DB-24PR/12/DIN CR от компании ICP DAS представляет собой 24-канальную выносную плату силовых реле с рабочим напряжением 12 В, предназначенную для эффективного управления различными электрическими нагрузками в промышленных системах автоматизации. Устройство оснащено 8 реле с перекидными контактами (Form C) и 16 реле с нормально разомкнутыми контактами (Form A), что обеспечивает гибкость в подключении и управлении различными типами цепей.
Ключевые технические особенности платы DB-24PR/12/DIN CR включают:
- Нагрузочная способность реле: 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока, что позволяет управлять мощными нагрузками без риска перегрузки.
- Время переключения реле: 10 мс, обеспечивая быструю реакцию системы на управляющие сигналы.
- Максимальный пиковый ток: 5 А, что гарантирует надежную работу при кратковременных пиковых нагрузках.
- Максимальное переключаемое напряжение: 250 В переменного тока и 150 В постоянного тока для реле Form C; 270 В переменного тока и 150 В постоянного тока для реле Form A, расширяя диапазон применимых устройств.
- Механическая износостойкость: 100 000 000 переключений для реле Form C и 20 000 000 переключений для реле Form A, что обеспечивает долгосрочную эксплуатацию без значительных потерь в производительности.
- Время восстановления контактов: 5 мс, минимизируя задержки в работе системы.
- Рабочие условия: температура от 0 до +60 °C и влажность от 5% до 90% без конденсации, что позволяет использовать плату в различных климатических условиях.
- Габаритные размеры: 220 x 132 мм, что обеспечивает компактность и удобство монтажа на DIN-рейку.
Плата DB-24PR/12/DIN CR предназначена для применения в системах автоматизации, где требуется управление множеством релейных выходов. Это может включать в себя управление освещением, вентиляцией, отоплением, а также в системах сигнализации и контроля доступа. Благодаря совместимости с OPTO-22, плата легко интегрируется в существующие системы автоматизации, обеспечивая расширение функциональности без необходимости полной замены оборудования.
Преимущества использования платы DB-24PR/12/DIN CR включают:
- Гибкость в подключении: возможность управления различными типами цепей благодаря разнообразию релейных контактов.
- Надежность: высокая механическая износостойкость и защита от высоковольтных импульсов обеспечивают долгосрочную эксплуатацию без сбоев.
- Удобство монтажа: компактные размеры и возможность монтажа на DIN-рейку упрощают установку и экономят пространство в распределительных щитах.
- Совместимость: поддержка стандартов OPTO-22 облегчает интеграцию с существующими системами автоматизации.
Плата DB-24PR/12/DIN CR от ICP DAS является надежным и эффективным решением для расширения возможностей систем автоматизации, обеспечивая высокую производительность и гибкость в управлении различными электрическими нагрузками.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 220 x 132 |
| Количество каналов релейного вывода | 24 |
| Монтаж | На DIN-рейку |
| Тип каналов релейного вывода | 16 реле с нормально разомкнутыми контактами (А); 8 реле с перекидными контактами |
| Время переключения реле | 10 мс |
| Нагрузочная способность реле | 5 А при 250 В перем., 5 А при 30 В пост. |
| Максимальный пиковый ток | 5 А |
| Макс. переключаемое напряжение | Form C: 250 В пер., 150 В пост.; Form A: 270 В пер., 150 В пост. |
| Время восстановления | 5 мс |
| Механическая износостойкость | Form C: 100000000 переключений, Form A: 20000000 переключений |
| Рабочее напряжение | +12 В |
| Тип устройства | Плата |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
