Плата DB-24POR 24-cannel Photo Mos Output Board

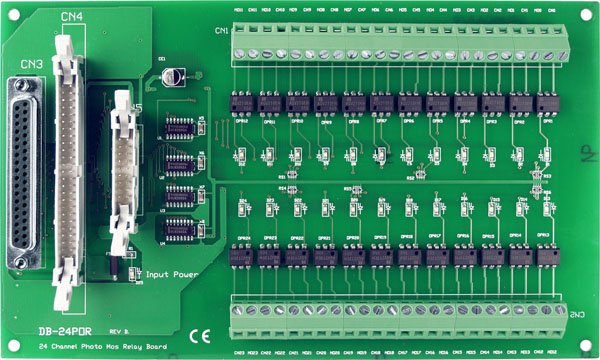

Плата DB-24POR от компании ICP DAS представляет собой 24-канальную плату релейного вывода, оснащенную оптически изолированными PhotoMOS-реле. Это устройство предназначено для интеграции в системы автоматизации, требующие надежного и быстрого переключения сигналов с электрической изоляцией между управляющими и исполнительными цепями.

Ключевые технические особенности DB-24POR включают:

• 24 канала PhotoMOS-реле с нормально разомкнутыми контактами (Form A), обеспечивающие высокую скорость переключения и длительный срок службы.
• Время срабатывания реле составляет 0,7 мс, а время отпускания — 0,05 мс, что минимизирует задержки в системе.
• Рейтинг контактов — 130 мА при 350 В переменного тока, что позволяет управлять различными нагрузками.
• Оптическая изоляция между входами и выходами с напряжением пробоя 5000 В постоянного тока, обеспечивающая защиту от электрических помех.
• Потребление тока — 300 мА при 5 В, что способствует эффективному использованию энергии в системе.
• Габаритные размеры — 213 мм x 132 мм, что позволяет интегрировать плату в ограниченные пространства.
• Температурный диапазон эксплуатации от 0 до 60°C и хранения от -20 до 70°C, обеспечивая стабильную работу в различных условиях.

DB-24POR предназначена для применения в различных областях, включая:

• Управление включением/выключением — автоматизация процессов, требующих быстрого и надежного переключения сигналов.
• Энергоменеджмент — управление распределением энергии в промышленных системах для повышения эффективности.
• Автоматизация тестирования — использование в системах тестирования, где необходима быстрая реакция на изменения сигналов.
• Процессный контроль — интеграция в системы управления технологическими процессами для обеспечения точности и надежности.

Преимущества DB-24POR включают:

• Совместимость с OPTO-22 — возможность прямого подключения к платам, совместимым с OPTO-22, что упрощает интеграцию в существующие системы.
• Удобство монтажа — наличие винтовых клемм для легкого подключения проводов и возможность монтажа на DIN-рейку для экономии пространства.
• Индикаторы состояния реле — светодиоды, отображающие текущее состояние каждого канала, что облегчает диагностику и обслуживание системы.

DB-24POR является надежным и эффективным решением для предприятий, стремящихся повысить автоматизацию и надежность своих систем управления. Ее технические характеристики и возможности интеграции делают ее подходящей для широкого спектра промышленных приложений.

Основные характеристики:
