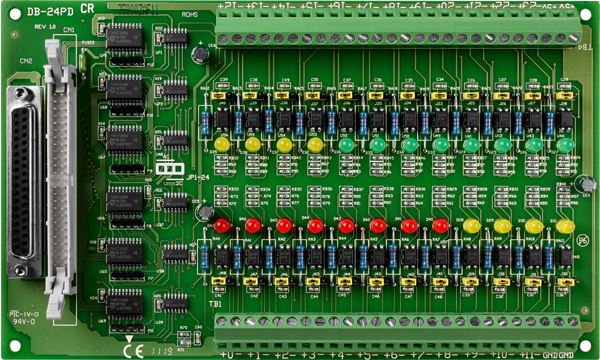

Плата DB-24PD CR 24 Channel Opto-Isolated Inputs Board w/D-Sub 37 connector

Плата DB-24PD CR от компании ICP DAS представляет собой выносную плату с 24 изолированными каналами цифрового ввода, оснащенную разъемом DB-37. Она предназначена для интеграции в системы промышленной автоматизации, обеспечивая надежный сбор и обработку дискретных сигналов в различных приложениях.

Ключевые технические особенности платы DB-24PD CR включают:

• Количество каналов ввода: 24 дискретных канала с гальванической развязкой, обеспечивающей защиту от помех и повышенную надежность системы.
• Входное напряжение: поддержка максимального входного напряжения 24 В постоянного или переменного тока, что расширяет возможности подключения различных датчиков и устройств.
• Логические уровни: напряжение логического нуля от 0 до +1 В и логического единицы от 2.8 до 24 В постоянного тока, соответствующие стандартам TTL.
• Входное сопротивление: 1.2 кОм, обеспечивающее совместимость с широким спектром датчиков и устройств ввода.
• Габаритные размеры: 213 x 132 мм, что позволяет интегрировать плату в ограниченные пространства промышленных шкафов и панелей.
• Питание: потребление тока 336 мА при 5 В, что обеспечивает эффективное использование энергии в промышленных системах.
• Рабочие условия: рабочая температура от 0 до +60 °C и влажность от 5% до 90% без конденсации, что делает плату подходящей для эксплуатации в различных климатических условиях.
• Монтаж: возможность монтажа на DIN-рейку, обеспечивая удобство установки и обслуживания в промышленных распределительных щитах.

Плата DB-24PD CR находит применение в различных областях промышленной автоматизации, включая:

• Системы сбора данных: интеграция с промышленными контроллерами для мониторинга и управления процессами на основе дискретных сигналов.
• Управление оборудованием: использование в системах управления для получения сигналов от различных датчиков и исполнительных механизмов.
• Системы безопасности: подключение к сигнализациям и системам контроля доступа для обработки входных сигналов от датчиков.

Преимущества платы DB-24PD CR включают:

• Гальваническая развязка: защита входных сигналов от высоковольтных помех и предотвращение их передачи на другие компоненты системы.
• Широкий диапазон входных напряжений: возможность подключения различных типов датчиков и устройств с максимальным входным напряжением до 24 В.
• Удобство монтажа: возможность установки на DIN-рейку, что упрощает процесс монтажа и обслуживания в промышленных распределительных щитах.
• Надежность: соответствие промышленным стандартам, обеспечивающее долгосрочную и бесперебойную работу в различных условиях эксплуатации.

Плата DB-24PD CR совместима с различными промышленными контроллерами и системами автоматизации, что позволяет интегрировать ее в существующие инфраструктуры без необходимости значительных изменений. Ее использование способствует повышению эффективности и надежности промышленных процессов, обеспечивая точный сбор и обработку дискретных сигналов в реальном времени.

Основные характеристики:
