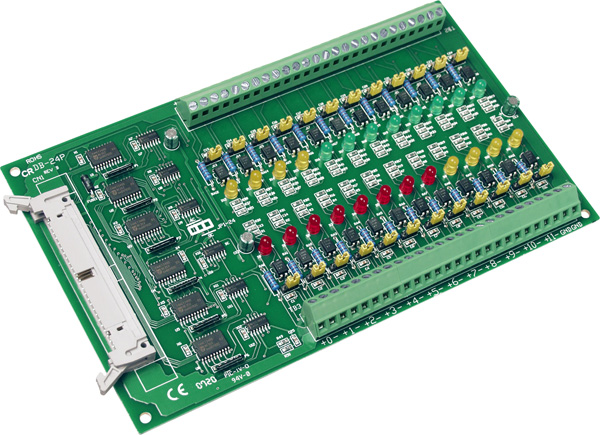

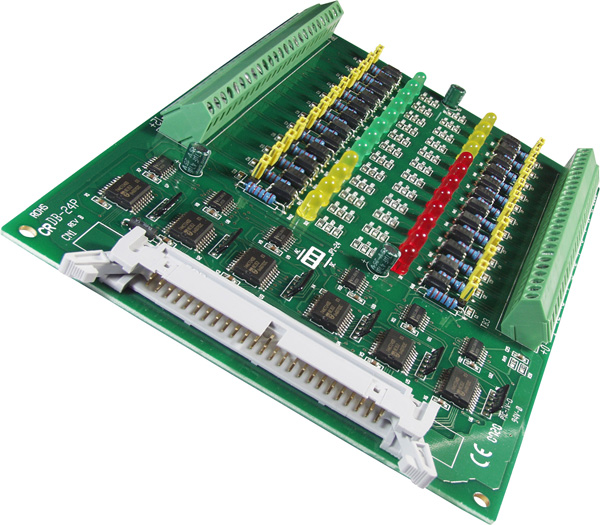

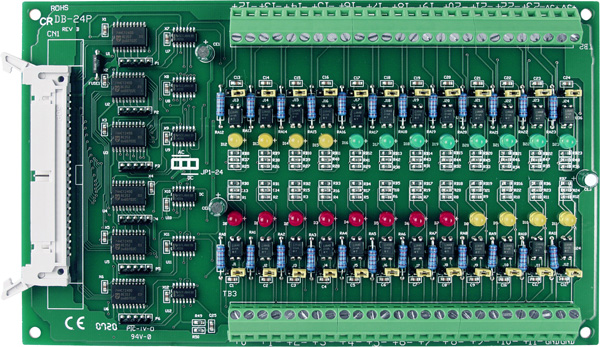

Плата DB-24P CR от компании ICP DAS представляет собой выносную плату с 24 изолированными каналами цифрового ввода, предназначенную для интеграции в системы автоматизации и мониторинга. Она обеспечивает надежное и эффективное подключение различных цифровых устройств к промышленным контроллерам и системам сбора данных.
Ключевые технические особенности платы DB-24P CR включают:
- Количество каналов ввода: 24 дискретных канала с гальванической развязкой, обеспечивающей защиту от помех и повышенную надежность системы.
- Входное напряжение: поддержка максимального входного напряжения до 24 В как постоянного, так и переменного тока, что расширяет возможности подключения различных устройств.
- Логические уровни: напряжение логического нуля от 0 до +1 В и логического единицы от 2.8 до 24 В постоянного тока, соответствующие стандартам TTL.
- Входное сопротивление: 1.2 кОм, обеспечивающее совместимость с широким спектром цифровых сигналов.
- Частотные характеристики: максимальная частота входного сигнала до 1 кГц, что подходит для большинства промышленных приложений.
- Потребление энергии: 336 мА при 5 В, что позволяет эффективно интегрировать плату в системы с ограниченными ресурсами питания.
- Габаритные размеры: 213 x 132 мм, что обеспечивает компактность и удобство монтажа в ограниченных пространствах.
- Условия эксплуатации: рабочая температура от 0 до +60 °C и влажность от 5% до 90% без конденсации, что делает плату подходящей для различных промышленных условий.
- Монтаж: возможность монтажа на DIN-рейку, обеспечивая удобство установки и обслуживания в промышленных шкафах и распределительных щитах.
Плата DB-24P CR предназначена для использования в различных областях промышленности, включая системы автоматизации, мониторинга и управления технологическими процессами. Она идеально подходит для интеграции в системы сбора данных, где требуется надежный и изолированный цифровой ввод сигналов. Благодаря своей совместимости с различными промышленными контроллерами и системами, плата обеспечивает гибкость и расширяемость решений.
Преимущества использования платы DB-24P CR включают:
- Гальваническая развязка: защита входных сигналов от электрических помех и заземлений, повышая надежность системы.
- Широкий диапазон входных напряжений: возможность подключения различных устройств с выходами 24 В постоянного и переменного тока.
- Удобство монтажа: компактные размеры и возможность установки на DIN-рейку упрощают процесс интеграции в существующие системы.
- Надежность в эксплуатации: устойчивость к широкому диапазону температур и влажности обеспечивает долговечность работы в промышленных условиях.
Плата DB-24P CR является надежным и эффективным решением для интеграции цифровых входных сигналов в промышленные системы, обеспечивая высокую степень изоляции и защиту от помех, что критически важно для обеспечения стабильной работы автоматизированных процессов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Разъем | IDC-50 |
| Габаритные размеры, мм | 213 x 132 |
| Максимальное входное напряжение | 24 В пост. или 24 В пер. |
| Потребление тока | 336 мА @ 5 В |
| Напряжение лог. 0 | 0 ~ +1 В |
| Количество каналов дискретного ввода | 24 |
| Входное сопротивление | 1.2 кОм |
| Напряжение лог. 1 | 2.8 ~ 24 В пост. |
| Возможность монтажа на рельс | да |
| Рабочее напряжение | 5 В |
| Гальваническая развязка входных сигналов | 1000 В |
| Максимальная частота входного сигнала | 1 кГц |
| Тип модуля | Выносная плата цифрового вывода |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
