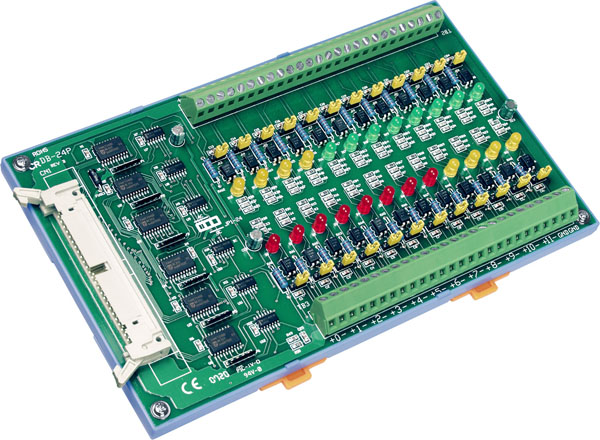

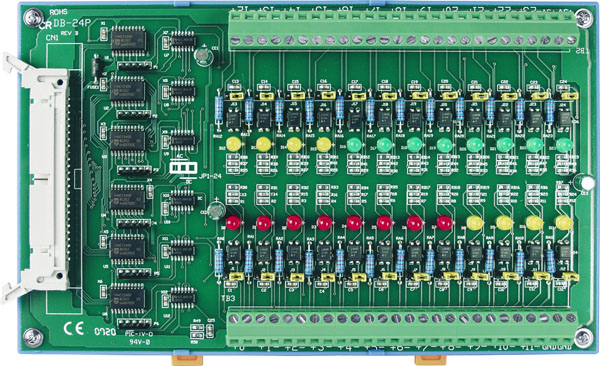

Плата DB-24P/DIN CR от компании ICP DAS представляет собой выносное устройство с 24 изолированными каналами цифрового ввода, предназначенное для монтажа на DIN-рейку. Это решение обеспечивает надежную интеграцию с системами, требующими гальванической развязки входных сигналов, и совместимо с оборудованием Opto-22, что расширяет возможности применения в различных промышленных сферах.
Ключевые технические особенности платы DB-24P/DIN CR включают:
- Гальваническая развязка входных сигналов: 1000 В, обеспечивающая защиту от электрических помех и повышенную надежность системы.
- Количество каналов цифрового ввода: 24, с входным сопротивлением 1,2 кОм, что позволяет подключать различные устройства с TTL-уровнями сигналов.
- Напряжение логического уровня "0": 0 ~ 1 В, и логического уровня "1": 2,8 ~ 24 В, соответствующие стандартам TTL.
- Максимальное входное напряжение: 24 В (постоянного или переменного тока), что обеспечивает гибкость при подключении различных источников сигналов.
- Потребление тока: 336 мА при +5 В, что соответствует стандартным требованиям для подобных устройств.
- Рабочие температурные условия: от 0 до +60 °C, с возможностью хранения при температуре от -20 до +70 °C, что делает плату подходящей для эксплуатации в различных климатических зонах.
- Рабочая влажность: от 5% до 90% без образования конденсата, что расширяет область применения устройства в условиях повышенной влажности.
- Габаритные размеры: 213 x 132 мм, что позволяет эффективно использовать пространство при монтаже на DIN-рейку.
Плата DB-24P/DIN CR предназначена для использования в системах автоматизации, где требуется надежный сбор и обработка цифровых сигналов с различных устройств. Ее можно интегрировать в системы управления технологическими процессами, системы мониторинга и контроля, а также в системы сбора данных с различных датчиков и исполнительных механизмов. Благодаря гальванической развязке и совместимости с оборудованием Opto-22, плата обеспечивает высокую степень защиты и надежности при работе в промышленных условиях.
Преимущества использования платы DB-24P/DIN CR включают:
- Гибкость подключения: возможность работы с различными источниками сигналов благодаря широкому диапазону входных напряжений и совместимости с TTL-уровнями.
- Защищенность системы: гальваническая развязка входных сигналов предотвращает влияние помех и повышает надежность работы системы.
- Универсальность монтажа: стандартные габаритные размеры и возможность монтажа на DIN-рейку упрощают интеграцию в существующие системы.
- Широкий диапазон рабочих условий: устройство эффективно функционирует при различных температурных и влажностных режимах, что делает его подходящим для эксплуатации в разнообразных промышленных средах.
При интеграции платы DB-24P/DIN CR в существующие системы автоматизации необходимо учитывать совместимость с используемыми контроллерами и программным обеспечением. Рекомендуется провести предварительное тестирование устройства в условиях, максимально приближенных к эксплуатационным, для обеспечения оптимальной работы системы в целом.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 213 x 132 |
| Максимальное входное напряжение | 24 В |
| Потребление тока | 336 мА при +5 В |
| Напряжение лог. 0 | 0 ~ 1 В |
| Количество каналов дискретного ввода | 24 |
| Входное сопротивление | 1.2 кОм |
| Напряжение лог. 1 | 2.8 ~ 24 В |
| Тип каналов дискретного ввода | ТТЛ |
| Монтаж | На DIN-рейку |
| Тип устройства | Плата |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
