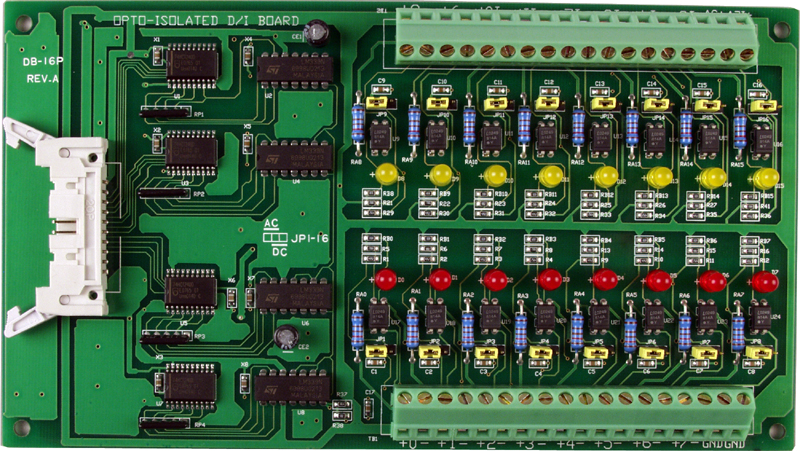

Плата DB-16P CR от компании ICP DAS представляет собой выносную плату с 16 каналами цифрового ввода, предназначенную для расширения возможностей промышленных систем автоматизации. Она обеспечивает надежное и изолированное подключение к различным устройствам, позволяя интегрировать сигналы с различными уровнями напряжения.
Ключевые технические особенности платы DB-16P CR включают:
- 16 каналов цифрового ввода с гальванической развязкой, обеспечивающей защиту от помех и повышенную надежность системы.
- Максимальное входное напряжение до 24 В (постоянного или переменного тока), что позволяет подключать устройства с различными уровнями сигнала.
- Напряжение логического "0" в диапазоне 0–1 В и логического "1" от 2,8 до 24 В, соответствующее стандартам цифровых сигналов.
- Входное сопротивление 1,2 кОм, обеспечивающее совместимость с различными источниками сигналов.
- Подключаемый RC-фильтр с постоянной времени 2,2 мс для подавления высокочастотных помех и улучшения качества сигнала.
- Габаритные размеры 205 x 114 мм и разъем IDC-20 для удобства монтажа и подключения.
- Рабочие условия: температура от 0 до +60°C и влажность от 5% до 90% без образования конденсата, что делает плату подходящей для эксплуатации в различных промышленных средах.
Плата DB-16P CR предназначена для использования в системах автоматизации, где требуется надежный сбор и обработка цифровых сигналов. Она идеально подходит для:
- Мониторинга состояния оборудования в реальном времени, позволяя отслеживать сигналы от различных датчиков и устройств.
- Систем управления технологическими процессами, где необходима интеграция с различными источниками цифровых сигналов.
- Систем безопасности, требующих надежного сбора данных с различных датчиков и сенсоров.
- Систем диспетчеризации, где необходимо централизованное управление и мониторинг состояния оборудования.
Преимущества использования платы DB-16P CR включают:
- Гальваническую развязку, обеспечивающую защиту от электрических помех и повышенную надежность системы.
- Широкий диапазон входных напряжений, позволяющий подключать устройства с различными уровнями сигнала.
- Подключаемый фильтр, улучшающий качество сигнала и снижая влияние высокочастотных помех.
- Универсальность монтажа благодаря стандартным габаритам и разъему IDC-20, обеспечивающим совместимость с различными системами.
- Широкий диапазон рабочих температур и влажности, что делает плату подходящей для эксплуатации в различных промышленных условиях.
Плата DB-16P CR от ICP DAS является надежным и эффективным решением для расширения возможностей промышленных систем автоматизации, обеспечивая высококачественный сбор и обработку цифровых сигналов в различных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 205 x 114 |
| Разъем | IDC-20 |
| Максимальное входное напряжение | 24 В пост. или пер. |
| Потребление тока | 530 мА @ 12 В; 200 мА @ 5 В |
| Напряжение лог. 0 | 0 ~ 1 В пост. |
| Количество каналов дискретного ввода | 16 |
| Входное сопротивление | 1.2 кОм |
| Напряжение лог. 1 | 2.8 ~ 24 В пост. |
| Рабочее напряжение | 24 В (пост. или перем. ток) |
| Гальваническая развязка входных сигналов | 1000 В |
| Подключаемый RC-фильтр с постоянной времени 2.2 мс | есть |
| Тип модуля | Выносная плата цифрового ввода |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
