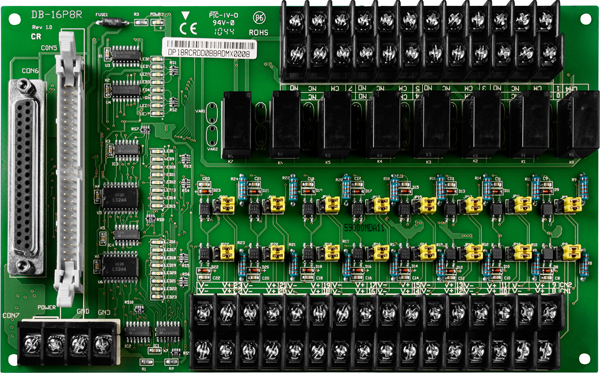

Плата DB-16P8R CR от компании ICP DAS представляет собой расширительный модуль, оснащённый 16 оптически изолированными цифровыми входами и 8 релейными выходами. Это устройство предназначено для интеграции с цифровыми платами ввода-вывода, совместимыми с OPTO-22, такими как DIO24, DIO48, DIO144, PIO-D144U, PIO-D96U и PIO-D48U, обеспечивая расширение функциональности систем автоматизации и контроля.
Ключевые технические особенности платы DB-16P8R CR включают:
- 16 оптически изолированных цифровых входных каналов с максимальным входным напряжением 24 В, что обеспечивает защиту от помех и повышает надёжность системы.
- 8 релейных выходных каналов с номинальной нагрузкой 5 А при 220 В переменного тока и 5 А при 30 В постоянного тока, позволяющих управлять различными внешними устройствами.
- Входное сопротивление каждого канала составляет 1,2 кОм, что оптимизирует взаимодействие с различными источниками сигналов.
- Логические уровни входа: логический 0 — 0–1 В, логический 1 — 2,8–24 В, обеспечивая совместимость с TTL-совместимыми устройствами.
- Реакция на изменение состояния входа — 20 мкс, что гарантирует быструю обработку сигналов.
- Потребление тока от +5 В составляет 300 мА, что соответствует стандартным требованиям для подобных устройств.
- Рабочий диапазон температур от 0 до +60 °C и влажности от 5% до 90% без конденсации, что делает плату пригодной для эксплуатации в различных промышленных условиях.
- Габаритные размеры платы составляют 213 x 132 мм, что позволяет интегрировать её в стандартные монтажные панели и шкафы.
Плата DB-16P8R CR находит применение в различных областях промышленности, включая:
- Системы автоматизации для мониторинга и управления технологическими процессами.
- Энергетический сектор для сбора данных о состоянии оборудования и управления его работой.
- Тестирование и испытания для контроля параметров и состояния тестируемых объектов.
- Системы безопасности для мониторинга сигналов тревоги и управления исполнительными механизмами.
Преимущества использования платы DB-16P8R CR включают:
- Высокая степень изоляции входных каналов, обеспечивающая защиту от электрических помех и повышающая надёжность системы.
- Гибкость в настройке благодаря возможности выбора между сухими и мокрыми контактами для входных сигналов.
- Совместимость с широким спектром цифровых плат ввода-вывода, что упрощает интеграцию в существующие системы.
- Надёжность релейных выходов, способных управлять различными внешними устройствами при высоких токах и напряжениях.
Плата DB-16P8R CR от ICP DAS является эффективным решением для расширения функциональности систем автоматизации, обеспечивая надёжный сбор и обработку цифровых сигналов в промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 213 x 132 |
| Максимальное входное напряжение | 24 В |
| Количество каналов релейного вывода | 8 |
| Потребление тока | 300 мА при +5 В |
| Напряжение лог. 0 | 0 ~ 1 В |
| Количество каналов дискретного ввода | 16 |
| Входное сопротивление | 1.2 кОм |
| Напряжение лог. 1 | 2.8 ~ 24 В |
| Тип каналов дискретного ввода | ТТЛ |
| Нагрузочная способность реле | 5 А при 220 В перем., 5 А при 30 В пост. |
| Тип устройства | Плата |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
