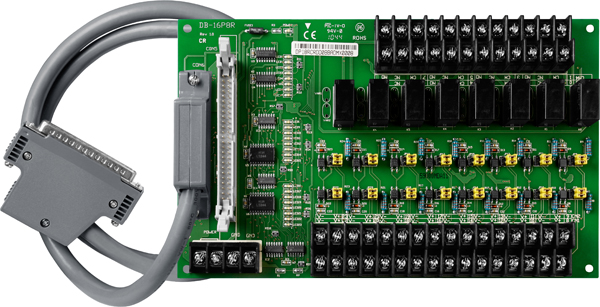

Плата DB-16P8R/D CR от компании ICP DAS представляет собой выносную плату с 16 изолированными цифровыми входами и 8 релейными выходами, предназначенную для расширения функциональности цифровых входов и выходов в промышленных системах автоматизации. Она обеспечивает надежную изоляцию сигналов и высокую нагрузочную способность релейных контактов, что делает ее подходящей для различных промышленных приложений.
Ключевые технические особенности платы DB-16P8R/D CR включают:
- 16 изолированных цифровых входных каналов: поддержка сухих и мокрых контактов с диапазоном входных напряжений от 0 до 24 В, что обеспечивает гибкость при подключении различных датчиков и устройств.
- 8 релейных выходных каналов: реле с перекидными контактами (SPDT) способны переключать нагрузки до 5 А при 220 В переменного тока и 5 А при 30 В постоянного тока, что позволяет управлять мощными устройствами.
- Гальваническая изоляция входных сигналов: защита от помех и перенапряжений, обеспечивающая надежную работу системы в условиях электромагнитных помех.
- Входное сопротивление 1,2 кОм: минимизация потребления тока и снижение тепловыделения при работе с входными сигналами.
- Рабочий диапазон температур: от 0 до +60°C, что позволяет использовать плату в различных климатических условиях.
- Компактные габаритные размеры: 213 мм x 132 мм, обеспечивающие удобство монтажа в ограниченных пространствах.
Плата DB-16P8R/D CR предназначена для использования в промышленных системах автоматизации, где требуется надежная изоляция входных сигналов и управление различными устройствами через релейные выходы. Она идеально подходит для:
- Систем управления технологическими процессами: мониторинг и управление состоянием оборудования, сигнализация о неисправностях.
- Систем безопасности: интеграция с датчиками и исполнительными механизмами для обеспечения безопасности объектов.
- Систем тестирования и контроля: автоматизация процессов тестирования и контроля качества продукции.
Преимущества использования платы DB-16P8R/D CR включают:
- Высокая надежность: благодаря гальванической изоляции и качественным компонентам, плата обеспечивает долгосрочную и бесперебойную работу в промышленных условиях.
- Гибкость подключения: поддержка различных типов входных сигналов и возможность управления мощными нагрузками через релейные выходы.
- Совместимость: плата может быть интегрирована с различными промышленными системами и оборудованием, что расширяет ее область применения.
При выборе платы DB-16P8R/D CR для вашего проекта рекомендуется учитывать требования к изоляции сигналов, нагрузочной способности выходов и условия эксплуатации, чтобы обеспечить оптимальную интеграцию и эффективность работы системы автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 213 x 132 |
| Максимальное входное напряжение | 24 В |
| Количество каналов релейного вывода | 8 |
| Потребление тока | 300 мА при +5 В |
| Напряжение лог. 0 | 0 ~ 1 В |
| Количество каналов дискретного ввода | 16 |
| Входное сопротивление | 1.2 кОм |
| Напряжение лог. 1 | 2.8 ~ 24 В |
| Тип каналов дискретного ввода | ТТЛ |
| Нагрузочная способность реле | 5 А при 220 В перем., 5 А при 30 В пост. |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
