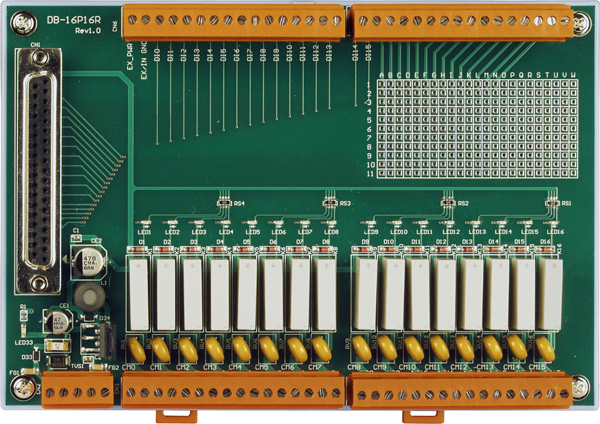

Плата DB-16P16R CR от компании ICP DAS представляет собой выносное устройство, оснащённое 16 каналами дискретного ввода и 16 каналами релейного вывода. Это решение предназначено для расширения функциональности промышленных систем автоматизации, обеспечивая эффективное управление и мониторинг различных процессов.
Ключевые технические особенности платы DB-16P16R CR включают:
- Габаритные размеры: 118 x 174 мм, что позволяет интегрировать плату в ограниченные пространства.
- Типы каналов: 16 каналов дискретного ввода и 16 каналов релейного вывода с нормально разомкнутыми контактами (SPST-NO, Form A).
- Релейные характеристики: время переключения реле — 10 мс; нагрузочная способность — 3 А при 270 В переменного тока и 125 В постоянного тока; максимальный пиковый ток — 5 А; механическая износостойкость — 20 млн. переключений; электрическая износостойкость — 100 000 переключений при 3 А и 6 000 переключений при 5 А.
- Электрические параметры: рабочее напряжение — от +12 до +30 В постоянного тока; потребление тока — 0,25 А при +24 В; логические уровни (0 и 1) зависят от используемой PCI/ISA платы.
- Условия эксплуатации: рабочая температура — от -25 до +75 °C; рабочая влажность — от 10 до 90% без образования конденсата; возможность монтажа на DIN-рейку.
Плата DB-16P16R CR находит применение в различных областях промышленности, включая системы управления технологическими процессами, автоматизацию зданий, системы безопасности и мониторинга. Она обеспечивает надёжное и быстрое переключение сигналов, что критично для своевременного реагирования на изменения в процессах.
Среди преимуществ использования данной платы можно отметить:
- Гибкость интеграции: возможность подключения к различным промышленным системам благодаря стандартным интерфейсам и совместимости с платами серии ICP DAS.
- Надёжность: высокая механическая и электрическая износостойкость реле обеспечивает долгосрочную эксплуатацию без необходимости частой замены компонентов.
- Универсальность: широкий диапазон рабочих температур и возможность монтажа на DIN-рейку позволяют использовать плату в различных условиях эксплуатации.
При выборе платы DB-16P16R CR важно учитывать совместимость с существующим оборудованием и требования к системе автоматизации. Рекомендуется ознакомиться с технической документацией и, при необходимости, проконсультироваться с техническими специалистами для оптимальной интеграции устройства в вашу систему.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 118 x 174 |
| Количество каналов релейного вывода | 16 |
| Потребление тока | 0.25 А при +24 В |
| Напряжение лог. 0 | Зависит от используемой PCI/ISA платы |
| Количество каналов дискретного ввода | 16 |
| Напряжение лог. 1 | Зависит от используемой PCI/ISA платы |
| Монтаж | На DIN-рейку |
| Тип каналов релейного вывода | SPST-NO (Form A) |
| Время переключения реле | 10 мс |
| Нагрузочная способность реле | 3 А @ 270 В пер./125 В пост. |
| Максимальный пиковый ток | 5 А |
| Время восстановления | 10 мс |
| Механическая износостойкость | 20000000 переключений |
| Электрическая износостойкость | 100000 переключений мин. (3 А); 6000 переключений мин. (5 А) |
| Рабочее напряжение | +12 ~ +30 В пост. |
| Тип устройства | Плата |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
