Корзина расширения CAN-8223-G CANopen Embedded Device with 2 I/O Expansion

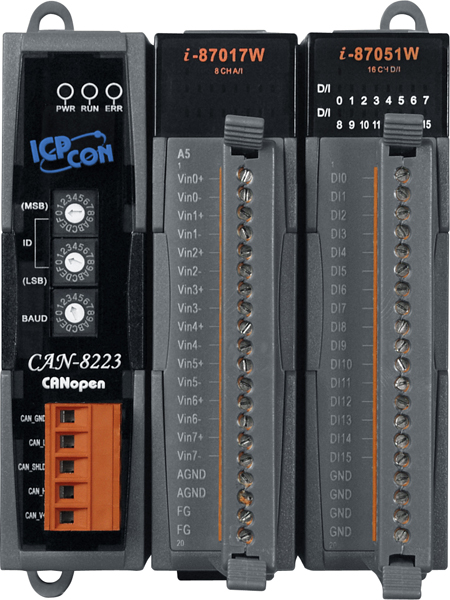

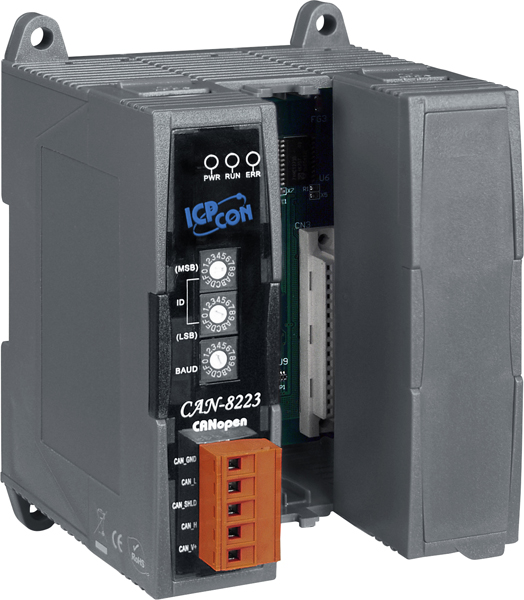

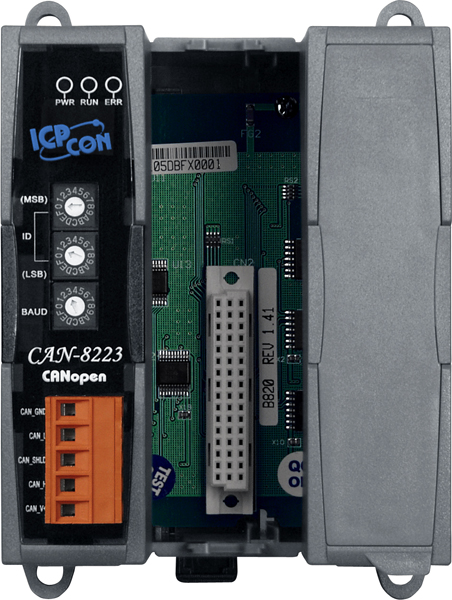

Корзина расширения ICP DAS CAN-8223-G предназначена для интеграции дополнительных модулей ввода-вывода в системы автоматизации, использующие протокол CANopen. Это устройство обеспечивает расширение функциональности существующих систем за счет подключения до двух дополнительных модулей серии I-8000, I-87000, I-87000W и I-8000W, что позволяет адаптировать систему под специфические требования различных приложений.

Ключевые технические особенности CAN-8223-G включают:

• Габаритные размеры: 95 x 132 x 91 мм, что обеспечивает компактность и удобство монтажа.
• Питание: Рабочее напряжение 10 ~ 30 В постоянного тока и потребление тока 5,1 В, что позволяет использовать устройство в различных промышленных условиях.
• Изоляция: 3,5 кВ, обеспечивающая защиту от электрических помех и повышающая надежность работы.
• Интерфейс передачи данных: CAN с контроллером NXP SJA1000T и приемопередатчиком NXP 82C250, поддерживающий скорость передачи данных до 1 Мбит/с.
• Протоколы: CANopen, соответствующий спецификации ISO 11898-2 CAN 2.0A, обеспечивающий совместимость с широким спектром устройств.
• Монтаж: Возможность установки на DIN-рейку, а также настольный и настенный монтаж, что повышает гибкость в размещении устройства.
• Рабочие условия: Диапазон рабочих температур от -25 до +75 °C и влажности от 10 до 90% без конденсации, что позволяет использовать устройство в различных климатических условиях.
• Сторожевой таймер: Наличие сторожевого таймера, обеспечивающего автоматический сброс устройства при зависании, повышая надежность системы.
• Терминальный резистор: 120 Ом, выбираемый джампером, для обеспечения корректной работы шины CAN.

Области применения CAN-8223-G включают:

• Промышленная автоматизация: Расширение систем управления для мониторинга и управления дополнительными входами/выходами.
• Системы сбора данных: Интеграция дополнительных датчиков и исполнительных механизмов в существующие системы сбора и обработки данных.
• Умные здания: Управление дополнительными системами освещения, отопления и вентиляции через расширение функциональности существующих систем.

Преимущества CAN-8223-G включают:

• Гибкость: Возможность подключения различных модулей ввода-вывода серии I-8000 и I-87000, что позволяет адаптировать систему под конкретные задачи.
• Надежность: Высокая изоляция и защита от помех обеспечивают стабильную работу устройства в сложных промышленных условиях.
• Удобство монтажа: Компактные размеры и различные варианты монтажа упрощают интеграцию устройства в существующие системы.
• Совместимость: Поддержка протокола CANopen и соответствие спецификации ISO 11898-2 CAN 2.0A обеспечивают совместимость с широким спектром устройств и систем.

CAN-8223-G является эффективным решением для расширения функциональности систем автоматизации, обеспечивая гибкость, надежность и совместимость, необходимые для успешной реализации различных промышленных приложений.

Основные характеристики:
