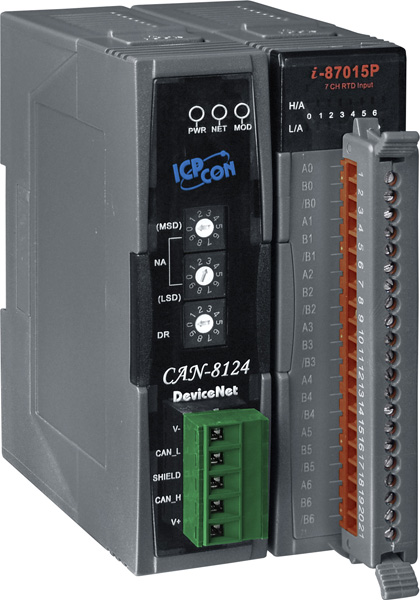

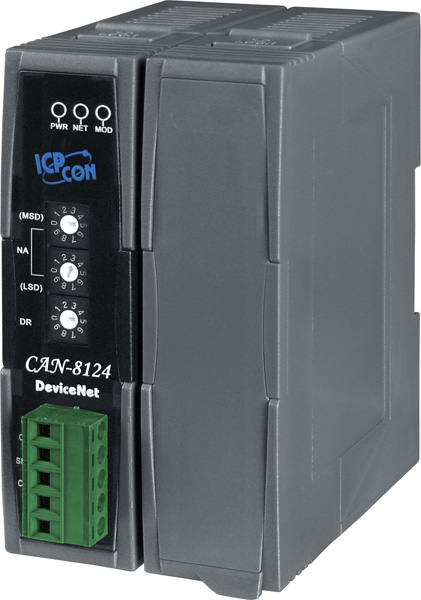

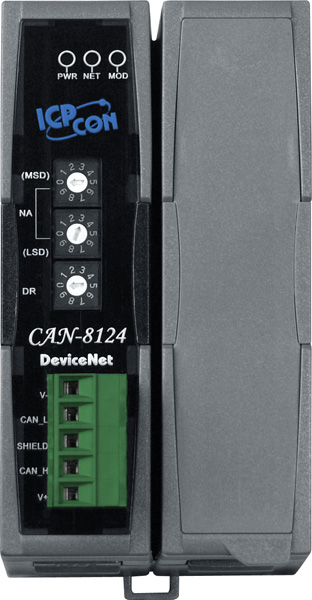

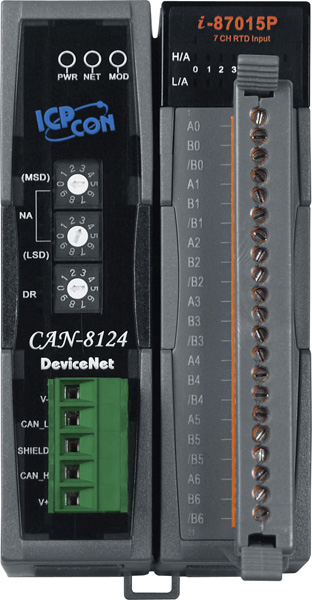

Корзина расширения ICP DAS CAN-8124-G (I-8KDNM-G) предназначена для интеграции с промышленными модулями ввода-вывода серии I-8K и I-87K, обеспечивая расширение функциональности систем автоматизации. Устройство оснащено одним слотом расширения и поддерживает интерфейс передачи данных CAN с протоколом DeviceNet, что обеспечивает высокоскоростную и надежную связь между компонентами системы.
Ключевые технические особенности устройства включают:
- Габаритные размеры: 64 x 119 x 91 мм, что позволяет эффективно использовать пространство при монтаже.
- Питание: рабочее напряжение от 10 до 30 В постоянного тока и потребление тока 5,1 В, обеспечивая гибкость в выборе источника питания.
- Изоляция: 3 кВ между входами и выходами, а также 2,5 кВ на интерфейсе CAN, что повышает устойчивость к электромагнитным помехам и защищает оборудование от перенапряжений.
- Производительность: процессор 80186 с тактовой частотой 80 МГц, обеспечивающий быструю обработку данных.
- Память: 2 КБ EEPROM для хранения конфигурационных данных, 512 КБ SRAM для оперативных данных и 512 КБ встроенной Flash-памяти для программного обеспечения.
- Скорость передачи данных: до 1 Мбит/с, что соответствует требованиям высокоскоростных промышленных приложений.
- Контроллер CAN: NXP SJA1000T, обеспечивающий совместимость с протоколом DeviceNet.
- Приемопередатчик CAN: NXP 82C250, гарантируя надежную передачу данных по шине CAN.
- Разъем порта CAN: клеммный, упрощающий монтаж и обслуживание.
- Терминальный резистор: 120 Ом, выбираемый джампером, для обеспечения корректной работы шины CAN.
Устройство предназначено для применения в различных областях промышленной автоматизации, включая системы управления технологическими процессами, мониторинг и управление оборудованием, а также в распределенных системах сбора данных. Оно идеально подходит для предприятий, требующих надежного и гибкого решения для расширения функциональности своих систем ввода-вывода.
Преимущества ICP DAS CAN-8124-G включают:
- Гибкость расширения: возможность подключения различных модулей ввода-вывода серии I-8K и I-87K, что позволяет адаптировать систему под конкретные требования.
- Надежность: высокая изоляция и защита от перенапряжений обеспечивают стабильную работу в условиях промышленной среды.
- Совместимость: поддержка протокола DeviceNet и интерфейса CAN гарантирует интеграцию с широким спектром промышленного оборудования.
- Удобство монтажа: компактные размеры и возможность монтажа на DIN-рейку или настольный/настенный монтаж упрощают установку и обслуживание.
ICP DAS CAN-8124-G (I-8KDNM-G) является эффективным решением для расширения возможностей систем автоматизации, обеспечивая надежную и гибкую интеграцию с различными модулями ввода-вывода и промышленным оборудованием.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 64 x 119 x 91 |
| Потребление тока | 5,1 В |
| Изоляция | 3 кВ |
| Сторожевой таймер | Есть |
| Интерфейс передачи данных | CAN |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Количество слотов расширения | 1 |
| Поддерживаемые модули ввода-вывода | I-8000 I-87000 I-87000W I-8000W |
| Процессор | 80186, 80МГц |
| Изоляция интерфейса | 2500 В |
| Память EEPROM | 2 КБ |
| Память SRAM | 512 Кб |
| Встроенная Flash-память | 512 КБ |
| Тип устройства | Корзина расширения |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку Настольный/настенный |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Терминальный резистор | 120 Ом (выбирается джампером) |
| Скорость передачи данных | до 1 Мбита/сек |
| Контроллер CAN | NXP SJA1000T |
| Приемопередатчик CAN | NXP 82C250 |
| Разъем порта CAN | Клемма |
| Спецификация шины CAN | ISO 11898-2 CAN 2.0A |
| Протоколы | DeviceNet |
