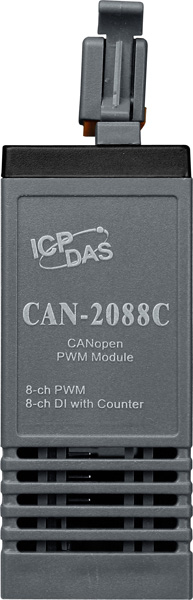

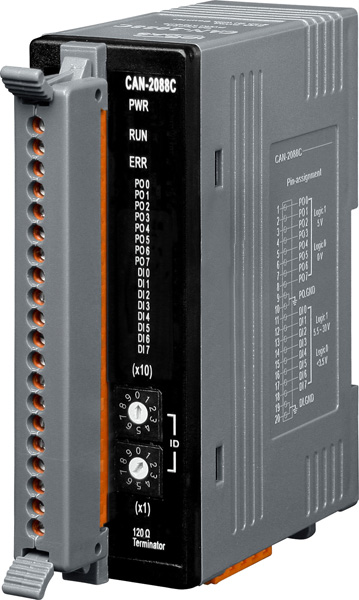

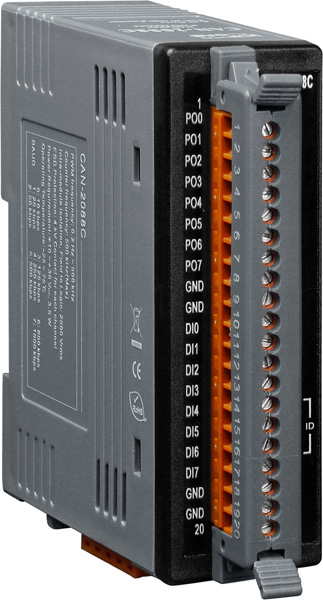

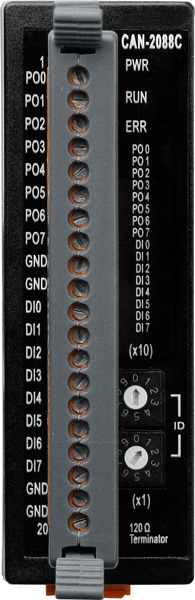

Модуль CAN-2088C CR CANopen module of 8-channel PWM and 8-channel High Speed Counter

Модуль CAN-2088C CR от компании ICP DAS представляет собой устройство ввода-вывода, поддерживающее протокол CANopen. Оно оснащено 8 каналами вывода с широтно-импульсной модуляцией (ШИМ) и 8 каналами высокоскоростных счетчиков, что делает его эффективным решением для задач, требующих точного контроля аналоговых сигналов и быстрого подсчета импульсов.

Ключевые технические особенности модуля включают:

• ШИМ-выходы: 8 каналов с частотой от 0,2 Гц до 500 кГц и рабочим циклом от 0,1% до 99,9%. Возможность программного и аппаратного триггера, а также индивидуальной или синхронной активации каждого канала.
• Высокоскоростные счетчики: 8 каналов с максимальной частотой входного сигнала 500 кГц и 32-битным разрешением, обеспечивающие точный подсчет импульсов в реальном времени.
• Интерфейс CANopen: Совместимость с версиями DS-301 v4.02 и DSP-401 v2.1, поддержка 10 входных и 10 выходных PDO, а также различных режимов передачи данных, включая по событию, по удаленному запросу и синхронный.
• Физические характеристики: Габариты 32,3 x 99 x 77,5 мм, монтаж на DIN-рейку, рабочее напряжение 10–30 В постоянного тока, потребляемая мощность 2 Вт, рабочая температура от –25 до +75 °C и влажность от 10% до 90% без конденсации.

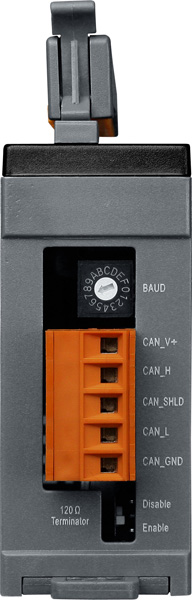

• Защита: Изоляция каналов ввода и вывода 3750 В, защита от электростатического разряда (ESD) ±4 кВ для каждого канала, а также встроенный терминатор 120 Ом, настраиваемый с помощью DIP-переключателя.

Модуль CAN-2088C CR предназначен для применения в различных областях промышленности, включая:

• Автоматизация процессов: Управление позиционированием и скоростью двигателей, регулировка яркости освещения, контроль скорости вентиляторов.
• Системы измерения: Высокоскоростной подсчет импульсов в процессах, требующих точного учета событий.
• Интеграция с промышленными системами: Использование в составе распределенных систем управления, где требуется надежная и быстрая передача данных между устройствами.

Преимущества модуля CAN-2088C CR включают:

• Гибкость настройки: Возможность выбора различных режимов работы ШИМ-выходов и счетчиков, а также настройка параметров передачи данных через CANopen.
• Высокая производительность: Поддержка высоких частот ШИМ и быстрых счетчиков, что обеспечивает точность и быстродействие в реальных приложениях.
• Надежность: Компактный и прочный корпус, устойчивый к воздействию внешней среды, что гарантирует долговечность и стабильную работу устройства в промышленных условиях.

Модуль CAN-2088C CR совместим с другими устройствами, поддерживающими протокол CANopen, и может быть интегрирован в существующие системы автоматизации и управления, обеспечивая расширение функциональности и повышение эффективности процессов.
