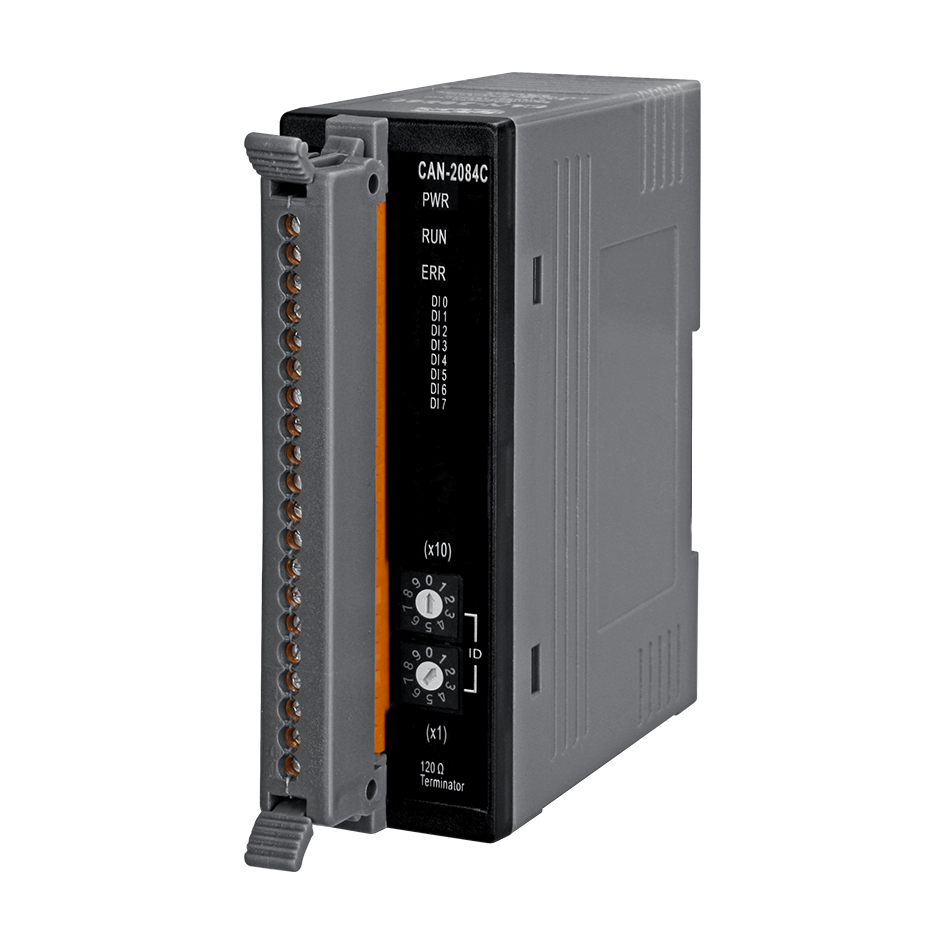

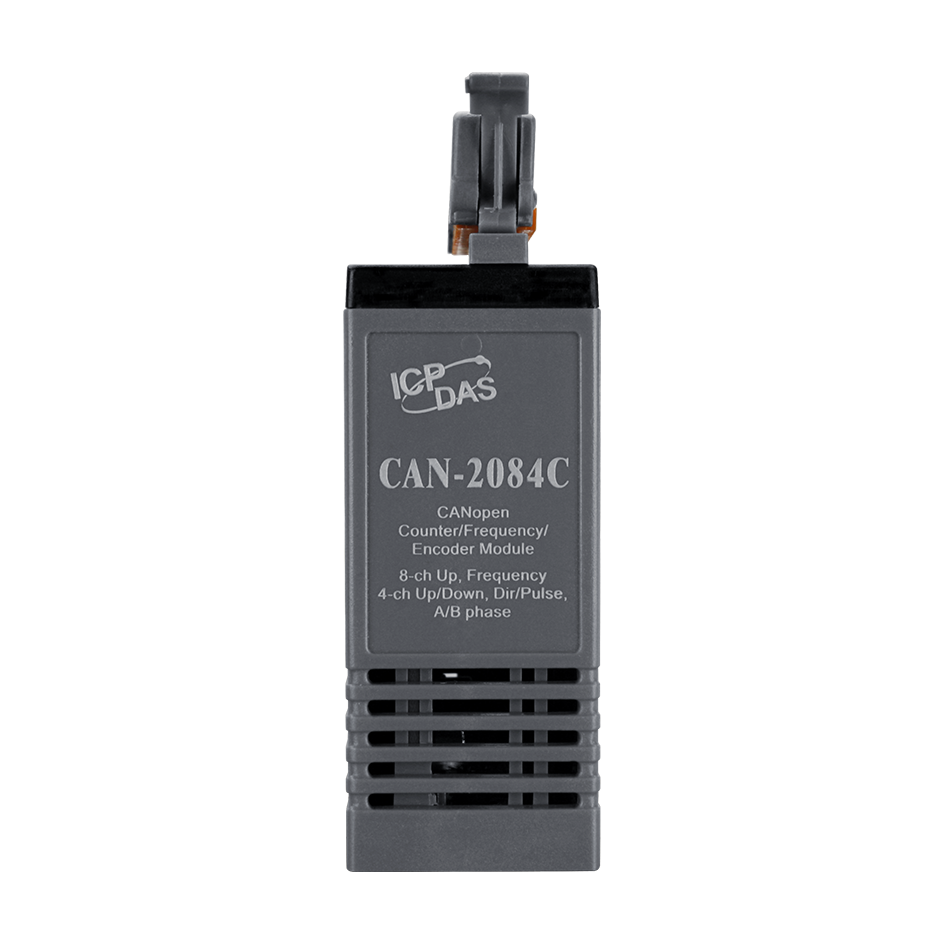

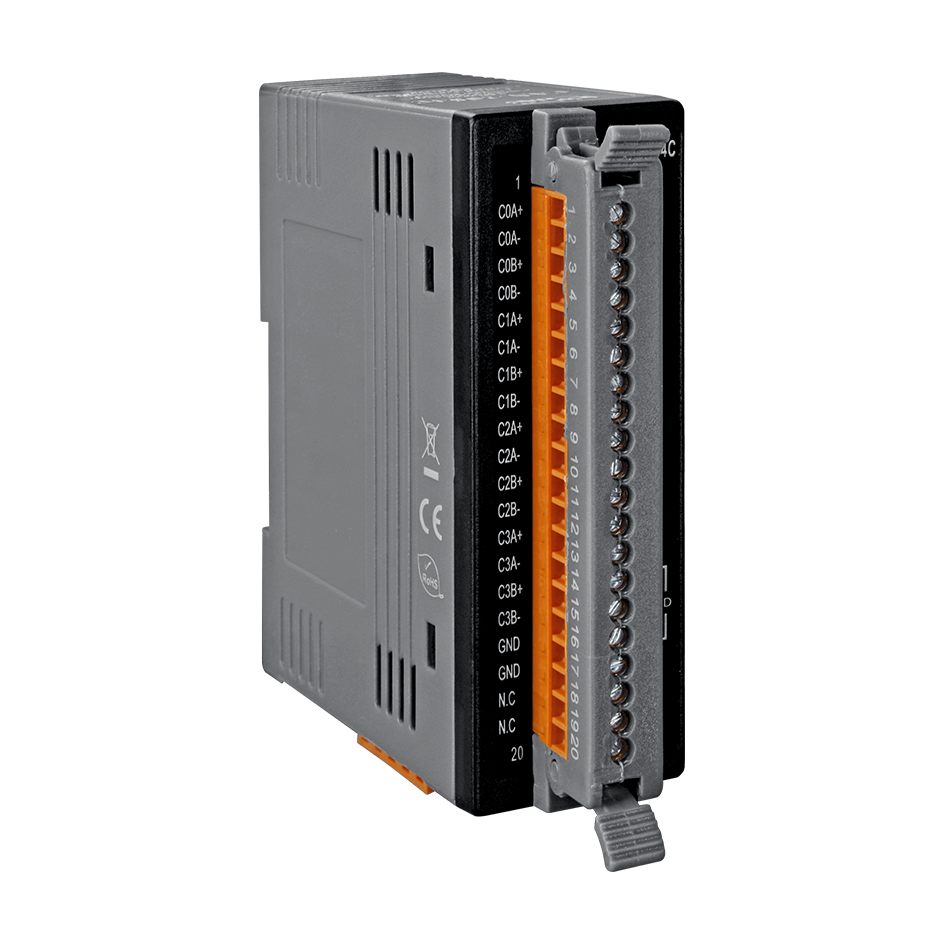

Модуль CAN-2084C CR 4/8 channel Counter/Frequency CANopen Slave Module

Модуль ICP DAS CAN-2084C CR представляет собой устройство с 4 или 8 каналами дискретного ввода и счетчика, поддерживающее протокол CANopen Slave. Он предназначен для интеграции в системы автоматизации, требующие надежного сбора и обработки сигналов с различных датчиков и устройств.

Ключевые технические особенности модуля включают:

• Количество каналов: 4 или 8 дискретных входов, обеспечивающих гибкость в конфигурации системы.
• Изоляция каналов: 1000 Вт, что повышает устойчивость к электромагнитным помехам и защищает оборудование от возможных повреждений.
• Напряжение логического уровня 1: изолированный: +4,5 ~ +30 В; TTL: +2 ~ +5 В, что обеспечивает совместимость с различными типами сигналов.
• Напряжение логического уровня 0: изолированный: +1 В макс.; TTL: 0 ~ +0,8 В, соответствующее стандартам логических уровней.
• Максимальная частота входного сигнала: 250 кГц, позволяющая эффективно обрабатывать высокочастотные сигналы.
• Минимальная ширина импульса: 2 мкс, обеспечивающая точность в измерениях коротких импульсов.
• Программируемый цифровой фильтр: от 1 до 32767 мкс, позволяющий настраивать фильтрацию сигналов для устранения шумов.
• Скорость передачи данных: от 10 Кбит/с до 1 Мбит/с, обеспечивающая гибкость в выборе скорости обмена данными.

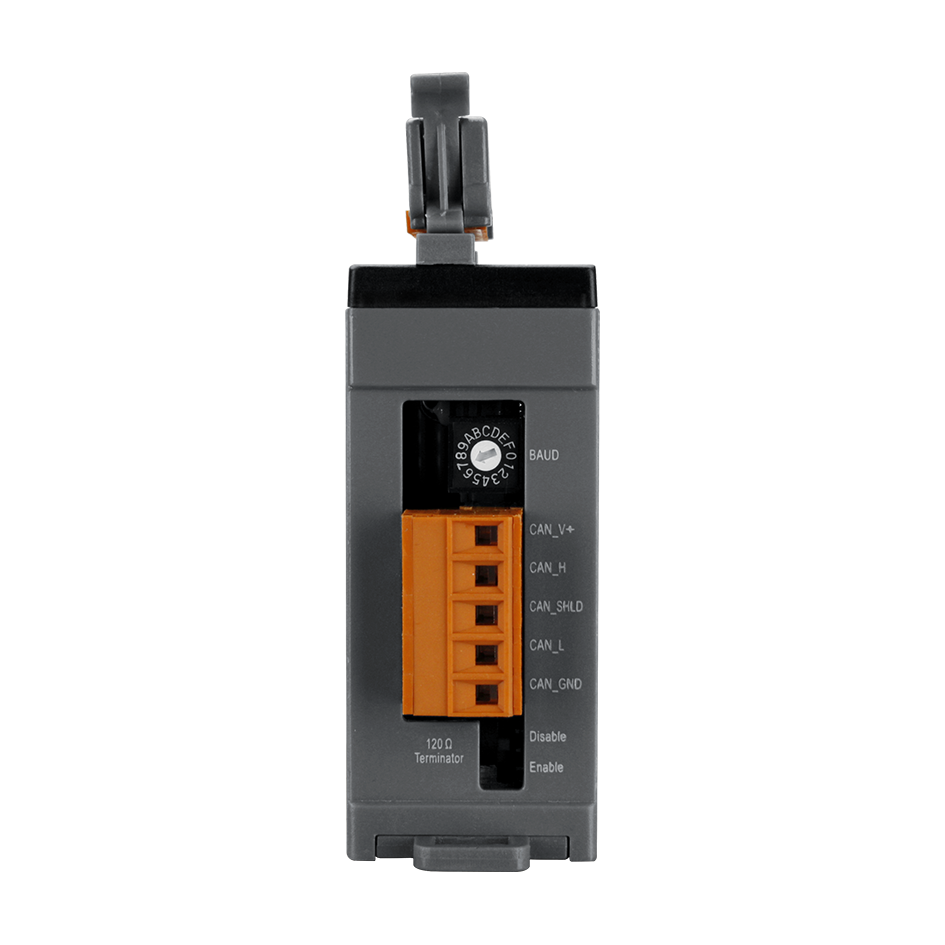

• Терминальный резистор: 120 Ом, выбираемый с помощью DIP-переключателя, для оптимизации работы шины CAN.
• Память EEPROM: 128 Кб, предназначенная для хранения конфигурационных данных и параметров.

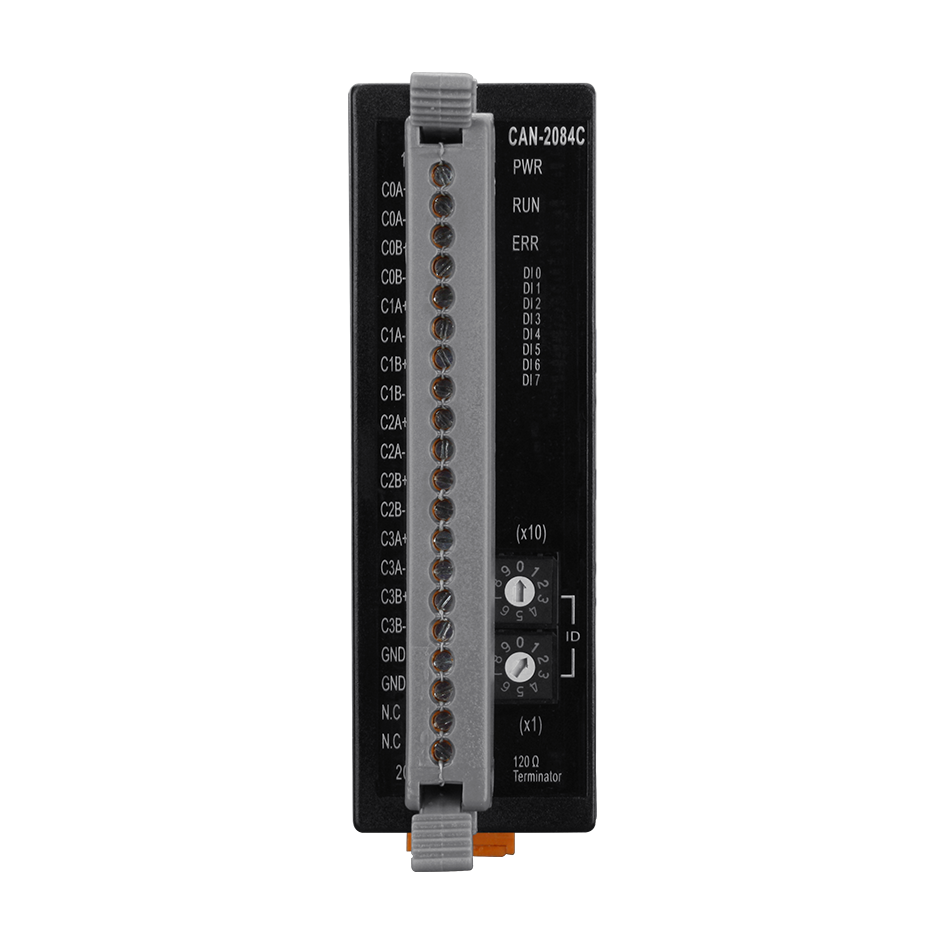

• Светодиодные индикаторы: PWR/RUN/ERR, 8 индикаторов дискретного ввода и 1 индикатор терминального резистора, обеспечивающие визуальный контроль состояния устройства.
• Условия эксплуатации: рабочая температура от -25 до +75 °C, температура хранения от -30 до +80 °C, рабочая влажность от 10 до 90% без конденсации, что позволяет использовать модуль в различных климатических условиях.
• Защита от электростатического разряда (ESD): ±4 кВ для каждого канала, соответствующая стандарту IEC 61000-4-2, повышает надежность устройства в промышленных средах.
• Монтаж: на DIN-рейку, что упрощает установку и интеграцию в существующие системы.

Модуль CAN-2084C CR предназначен для применения в различных областях промышленности, включая автоматизацию производственных процессов, мониторинг оборудования, системы управления движением и другие сферы, где требуется надежный сбор и обработка дискретных сигналов. Он обеспечивает высокую точность измерений и устойчивость к внешним воздействиям, что делает его идеальным выбором для интеграции в сложные системы автоматизации.

Преимущества модуля включают:

• Гибкость конфигурации: возможность выбора между 4 и 8 каналами дискретного ввода в зависимости от потребностей системы.
• Высокая изоляция: защита каналов от электромагнитных помех и перенапряжений, что повышает надежность работы устройства.
• Совместимость: поддержка протокола CANopen Slave и соответствие стандарту ISO 11898-2 CAN 2.0A, что обеспечивает легкую интеграцию с другими устройствами и системами, использующими этот протокол.
• Устойчивость к внешним воздействиям: широкий диапазон рабочих температур и защита от электростатических разрядов, что позволяет использовать модуль в различных климатических и промышленных условиях.

Модуль ICP DAS CAN-2084C CR является надежным и эффективным решением для задач сбора и обработки дискретных сигналов в промышленных системах автоматизации, обеспечивая высокую производительность и устойчивость к внешним воздействиям.
