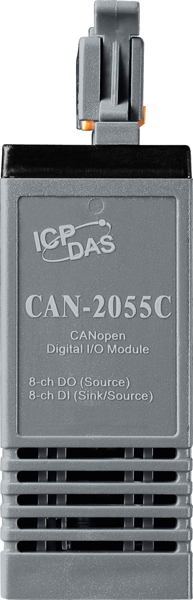

Модуль CAN-2055C CR CANopen Slave Module of 8-channel Isolated Digital Input and 8-channel Isolated

Модуль ICP DAS CAN-2055C CR представляет собой устройство удаленного ввода-вывода, оснащенное 8 изолированными цифровыми входами и 8 изолированными цифровыми выходами, поддерживающее протокол CANopen в режиме Slave. Это решение предназначено для интеграции в системы автоматизации, требующие надежного и быстрого обмена данными.

Ключевые технические особенности модуля включают:

• Частота отклика: 250 мкс, 200 мкс, обеспечивающая быструю реакцию на изменения входных сигналов.
• Габаритные размеры: 33 x 99 x 78 мм, что позволяет экономить пространство при монтаже на DIN-рейку.

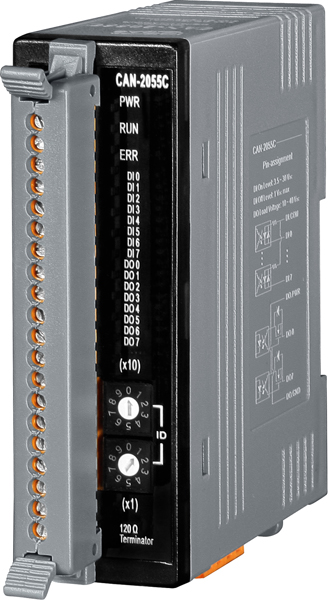

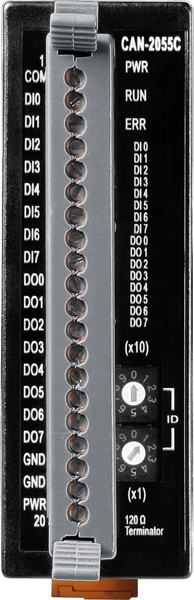

• Светодиодные индикаторы: 3 индикатора статуса CANopen, 1 индикатор статуса терминального резистора, 8 индикаторов дискретного ввода и 8 индикаторов дискретного вывода для визуального контроля состояния устройства.
• Потребление тока: 1.7 Вт, что способствует энергоэффективности системы.
• Рабочее напряжение: 10 ~ 30 В постоянного тока, обеспечивающее гибкость при подключении к различным источникам питания.
• Рабочая влажность: 10 ~ 90%, без образования конденсата, что расширяет область применения устройства в различных климатических условиях.
• Рабочая температура: -25 ~ +75°C, что делает модуль пригодным для эксплуатации в широком диапазоне температур.
• Защита ESD (IEC 61000-4-2): ±4 кВ для каждого канала, обеспечивающая устойчивость к электростатическим разрядам.
• Скорость передачи данных: до 1 Мбит/сек, что гарантирует высокоскоростной обмен информацией.

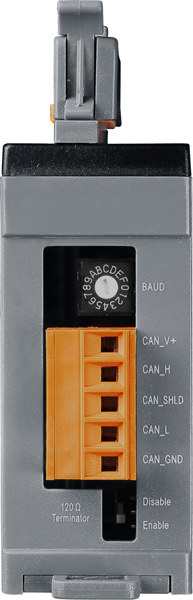

• Терминальный резистор: 120 Ом, выбираемый с помощью DIP-переключателя, для оптимизации передачи данных по шине CAN.
• ID соединения: 1 ~ 99, позволяющее уникально идентифицировать устройство в сети.
• Количество PDO (CANopen): 10 PDO приема и 10 PDO передачи, обеспечивающее гибкость в настройке передачи данных.
• Количество доступных SDO: 1 сервер и 0 клиентов, что соответствует стандарту CANopen.
• NMT: Slave, указывающее на роль устройства в сети.
• Контроль ошибки: Node Guarding protocol / Heartbeat Producer, повышающие надежность системы.
• Режимы PDO: По событию, Удаленный запрос, Циклический и ациклический SYNC, обеспечивающие гибкость в управлении передачей данных.
• Версия CANopen: CiA 301 ver4.02, CiA 401 ver2.1, соответствующие современным стандартам.
• Разъем порта CAN: Клемма, обеспечивающая надежное подключение.
• Экстренные сообщения: Поддерживаются, что повышает надежность системы.
• Файл EDS: Доступен, что упрощает настройку устройства в сети.
• Количество каналов дискретного ввода: 8, с изоляцией каналов 3750 В и входным сопротивлением 3 кОм, 0.3 Вт, что обеспечивает защиту и надежность ввода сигналов.
• Тип каналов дискретного ввода: Sink/source, с напряжением лог. 0 до 1 В макс. и напряжением лог. 1 от 3.5 до 30 В, что обеспечивает совместимость с различными источниками сигналов.
• Тип каналов дискретного вывода: Открытый эмиттер, Source, с выходным напряжением от 10 до 30 В и максимальным выходным током 700 мА, что позволяет управлять различными исполнительными механизмами.

Модуль ICP DAS CAN-2055C CR предназначен для применения в системах автоматизации, где требуется надежный и быстрый обмен данными между различными устройствами. Он идеально подходит для использования в промышленности, энергетике, транспортной сфере и других отраслях, где необходима интеграция с протоколом CANopen.

Преимущества модуля включают:

• Высокая скорость передачи данных, обеспечивающая быструю реакцию системы на изменения.
• Широкий диапазон рабочих температур, позволяющий использовать устройство в различных климатических условиях.
• Гибкость в настройке благодаря поддержке различных режимов PDO и возможности выбора терминального резистора.
• Надежность благодаря защите от электростатических разрядов и поддержке экстренных сообщений.
• Совместимость с протоколом CANopen, что обеспечивает легкую интеграцию в существующие системы.

Модуль ICP DAS CAN-2055C CR является надежным и эффективным решением для интеграции в системы автоматизации, требующие быстрого и надежного обмена данными между устройствами. Его технические характеристики и возможности делают его подходящим для широкого спектра промышленных приложений.
