Артикул:
CAN-2054D CR
Характеристики
Полное наименование:
—

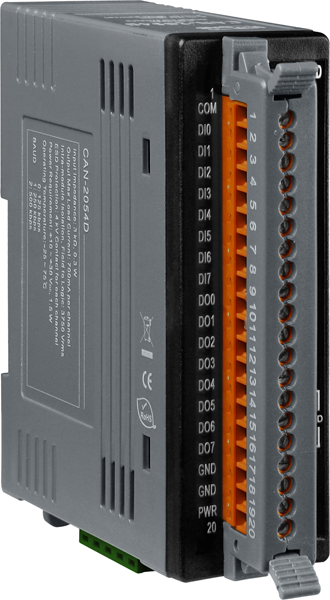

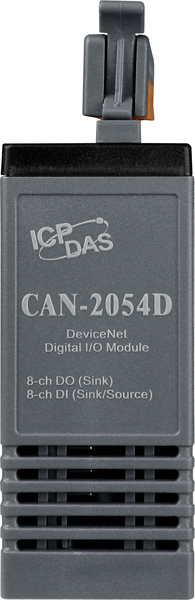

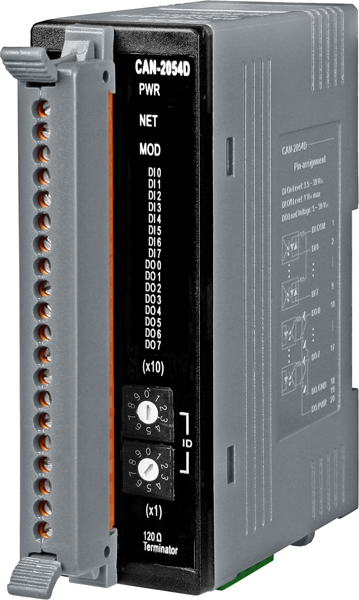

Модуль CAN-2054D CR DeviceNet module of 8-channel DI and DO
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Модуль CAN-2054D CR от ICP DAS представляет собой устройство, предназначенное для интеграции в системы автоматизации, использующие протокол DeviceNet. Он оснащён 8 изолированными каналами дискретного ввода (sink/source) и 8 изолированными каналами дискретного вывода (sink), что обеспечивает гибкость при подключении различных типов датчиков и исполнительных механизмов.
Ключевые технические особенности модуля включают:
- Скорость передачи данных: поддержка 125, 250 и 500 Кбит/с, что позволяет адаптировать систему под требования конкретного приложения.
- Изоляция каналов: 3750 В между входами и выходами, обеспечивающая защиту от электрических помех и повышающая надёжность работы системы.
- Защита от электростатических разрядов (ESD): каждый канал защищён от разрядов до ±4 кВ, что снижает риск повреждения оборудования в условиях повышенной электростатической активности.
- Питание: диапазон входного напряжения от 10 до 30 В постоянного тока и потребление мощности 1,5 Вт, что делает модуль энергоэффективным решением для промышленных приложений.
- Монтаж: установка на DIN-рейку, обеспечивающая удобство монтажа и экономию пространства в распределительных щитах.
Модуль CAN-2054D CR предназначен для использования в различных областях промышленной автоматизации, включая:
- Контроль промышленных машин: интеграция с системами управления для мониторинга и управления состоянием оборудования.
- Мониторинг двигателей авиационной техники: сбор и передача данных о работе двигателей для анализа и диагностики.
- Автоматизация производственных процессов: управление и мониторинг различных этапов производства для повышения эффективности.
- Контроль медицинского оборудования: обеспечение надёжной передачи данных о состоянии медицинских устройств для их корректной работы.
- Удалённый сбор данных: интеграция в системы сбора данных с различных удалённых объектов для централизованного мониторинга.
- Экологический мониторинг: сбор и передача данных с датчиков окружающей среды для анализа и принятия решений.
- Управление упаковочными машинами: интеграция в системы управления для контроля процессов упаковки продукции.
Преимущества модуля CAN-2054D CR включают:
- Гибкость подключения: поддержка различных типов входных и выходных сигналов (PNP, NPN, TTL, релейные контакты), что упрощает интеграцию с разнообразным оборудованием.
- Надёжность: высокая степень изоляции и защита от ESD обеспечивают стабильную работу в промышленных условиях.
- Энергоэффективность: низкое потребление энергии способствует снижению эксплуатационных расходов.
- Удобство монтажа: стандартный размер и способ установки на DIN-рейку облегчают процесс монтажа и обслуживания.
Модуль CAN-2054D CR совместим с устройствами, поддерживающими протокол DeviceNet, и может быть интегрирован в существующие системы автоматизации для расширения функциональности и повышения эффективности процессов. Его использование позволяет обеспечить надёжную и гибкую связь между различными компонентами системы, что критически важно для успешной реализации промышленных проектов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 32.3 x 99 x 77.5 |

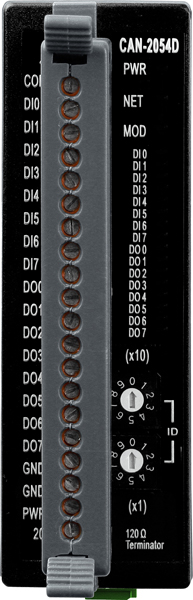

| Светодиодные индикаторы | PWR/NET/MOD, 8 индикаторов дискретного ввода, 8 индикаторов дискретного вывода, 1 индикатор терминального резистора |
| Потребление тока | 1.5 Вт |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |
| Скорость передачи данных | 125 Кбит/с, 250 Кбит/с, 500 Кбит/с |

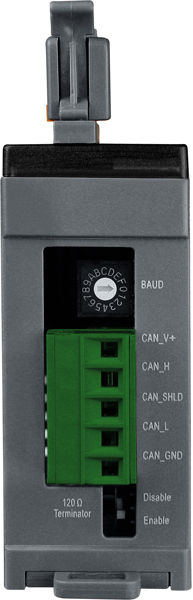

| Терминальный резистор | 120 Ом (выбирается DIP-переключателем) |
| Разъем порта CAN | Клемма |
| Протоколы | DeviceNet |
| Количество каналов дискретного ввода | 8 |
| Изоляция каналов | 3750 В |
| Входное сопротивление | 3 кОм, 0.3 Вт |
| Тип каналов дискретного ввода | Sink/source |
| Напряжение лог. 0 | 1 В макс. |
| Напряжение лог. 1 | 3.5 ~ 30 В |
| Тип каналов дискретного вывода | Открытый коллектор, Sink Sink |
| Максимальная нагрузка на канал | 700 мА |
| Напряжение нагрузки | +5 ~ +30 В пост. |
| Количество каналов дискретного вывода | 8 |
| Напряжение изоляции, В | 3750 |
| Спецификация DeviceNet | Volume I, Release 2.0 & Volume II, Release 2.0, Errata5 |
| Подписка DeviceNet | Group 2 Only Server |
| Node ID | 0 ~ 63, выбирается переключателем |
| Сообщение Hearbeat | Есть |
| Сообщение остановки | Есть |
| Файл EDS | Есть |
| Поддерживаемые соединения | 1 для Сообщений 1 для опроса I/O 1 для 'Bit-Strobe' I/O |
