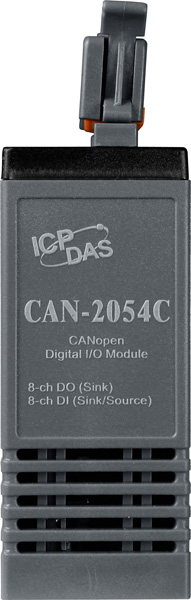

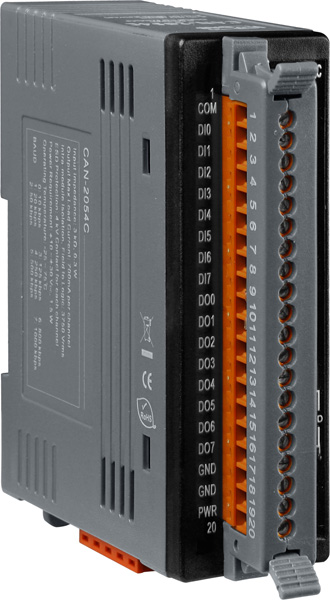

Модуль CAN-2054C CR от компании ICP DAS представляет собой устройство ввода-вывода, предназначенное для интеграции в системы автоматизации, использующие протокол CANopen. Он оснащён 8 каналами дискретного ввода и 8 каналами дискретного вывода, что обеспечивает гибкость при подключении различных типов оборудования.
Ключевые технические особенности модуля включают:
- Габаритные размеры: 32,3 x 99 x 77,5 мм, что позволяет экономить пространство при монтаже на DIN-рейку.

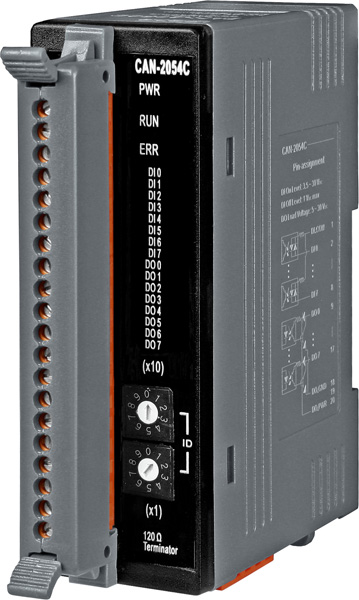

- Светодиодные индикаторы: наличие индикаторов PWR/RUN/ERR, 8 индикаторов для дискретных входов и 8 для дискретных выходов, а также индикатор терминального резистора, упрощает диагностику и обслуживание системы.
- Потребление тока: 1,5 Вт, что способствует энергоэффективности при эксплуатации.
- Рабочие условия: поддерживает диапазон рабочих температур от -25 до +75°C и влажность от 10% до 90% без конденсации, обеспечивая надёжную работу в различных промышленных средах.
- Защита от электростатических разрядов (ESD): каждый канал защищён от ESD до ±4 кВ по стандарту IEC 61000-4-2, что повышает надёжность устройства в условиях воздействия электростатических помех.
- Скорость передачи данных: поддерживает диапазон от 10 Кбит/с до 1 Мбит/с, обеспечивая гибкость в настройке скорости обмена данными в зависимости от требований системы.

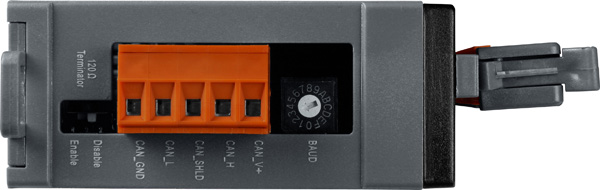

- Терминальный резистор: 120 Ом, выбираемый с помощью DIP-переключателя, упрощает настройку и оптимизацию сети CANopen.
- Протоколы и стандарты: поддерживает CANopen DS-301 v4.02, соответствующий спецификации шины CAN ISO 11898-2 CAN 2.0A, что гарантирует совместимость с широким спектром устройств и систем.
- Изоляция каналов: 3750 В для каждого канала, обеспечивая защиту от перенапряжений и повышая надёжность работы устройства.
- Типы каналов ввода: поддерживает как Sink, так и Source конфигурации, что расширяет возможности подключения различных типов датчиков и устройств.
- Типы каналов вывода: открытый коллектор (Sink), с максимальной нагрузкой на канал до 700 мА, что позволяет управлять различными исполнительными механизмами.
Модуль CAN-2054C CR предназначен для использования в промышленных системах автоматизации, где требуется надёжный и гибкий интерфейс ввода-вывода. Он идеально подходит для интеграции в системы управления технологическими процессами, мониторинга и управления оборудованием, а также в системы сбора данных и управления в реальном времени. Благодаря поддержке протокола CANopen, модуль обеспечивает совместимость с широким спектром устройств и систем, что упрощает процесс интеграции и расширяет возможности системы.
Преимущества использования модуля CAN-2054C CR включают:
- Компактные размеры: экономия пространства при монтаже на DIN-рейку.
- Надёжность: защита от ESD и изоляция каналов повышают устойчивость к внешним помехам.
- Гибкость: поддержка различных типов каналов ввода и вывода, а также настройка скорости передачи данных.
- Совместимость: соответствие стандартам CANopen и ISO 11898-2 CAN 2.0A обеспечивает интеграцию с разнообразным оборудованием.
При выборе модуля CAN-2054C CR для вашей системы автоматизации вы получаете надёжное и эффективное решение, соответствующее современным требованиям промышленной автоматизации и обеспечивающее высокую степень интеграции и совместимости с существующим оборудованием.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 32.3 x 99 x 77.5 |
| Светодиодные индикаторы | PWR/RUN/ERR, 8 индикаторов дискретного ввода, 8 индикаторов дисктретного вывода, 1 индикатор терминального резистора |
| Потребление тока | 1.5 Вт |
| Частота отклика | 250 мкс 200 мкс |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |
| Скорость передачи данных | 10 Кбит/с ~ 1 Мбит/с |
| Терминальный резистор | 120 Ом (выбирается DIP-переключателем) |
| ID соединения | 1 ~ 99 |
| Количество PDO (CANopen) | 10 PDO приема/ 10 PDO передачи |
| Количество доступных SDO | 1 сервер, 0 клиентов |
| NMT | Slave |
| Контроль ошибки | Node Guarding protocol / Heartbeat Producer |
| Режимы PDO | По событию, Удаленный запрос, Циклический и ациклический SYNC |
| PDO Mapping | Есть |
| Версия CANopen | DS-301 v4.02 |
| Спецификация шины CAN | ISO 11898-2 CAN 2.0A |
| Разъем порта CAN | Клемма |
| Экстренные сообщения | Есть |
| Файл EDS | Есть |
| Протоколы | CANopen |
| Количество каналов дискретного ввода | 8 |
| Изоляция каналов | 3750 В |
| Входное сопротивление | 3 кОм, 0.3 Вт |
| Тип каналов дискретного ввода | Sink/source |
| Напряжение лог. 0 | 1 В макс. |
| Напряжение лог. 1 | 3.5 ~ 30 В |
| Тип каналов дискретного вывода | Открытый коллектор, Sink Sink Тип 'открытый коллектор' |
| Максимальная нагрузка на канал | 700 мА |
| Напряжение нагрузки | +5 ~ +30 В пост. |
| Количество каналов дискретного вывода | 8 |
| Напряжение изоляции, В | 3750 |
