Артикул:
CAN-2053D CR
Характеристики
Полное наименование:
—

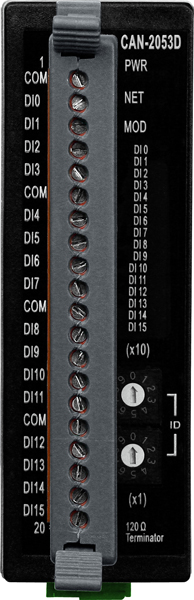

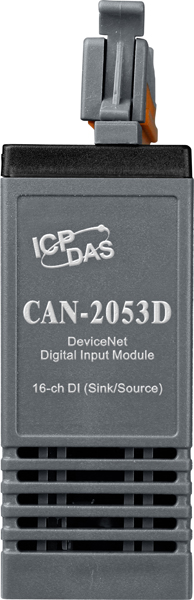

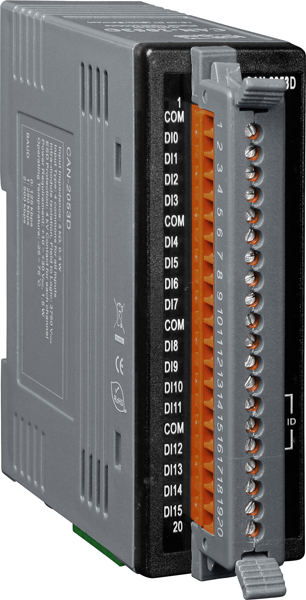

Модуль CAN-2053D CR DeviceNet Module of 16-channel Isolated Sink/Source Digital Input
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Модуль CAN-2053D CR от компании ICP DAS представляет собой устройство дискретного ввода, предназначенное для интеграции в системы автоматизации, использующие протокол DeviceNet. Он оснащён 16 изолированными каналами, поддерживающими как Sink, так и Source конфигурации, что обеспечивает гибкость при подключении различных типов датчиков и исполнительных механизмов.
Ключевые технические особенности модуля включают:
- Изоляция каналов: 3750 В, что гарантирует защиту от электрических помех и повышает надёжность работы системы.
- Входное сопротивление: 3 кОм при мощности 0.3 Вт, обеспечивающее совместимость с широким спектром устройств.
- Напряжение логического уровня 0: до 1 В, и логического уровня 1: от 3.5 до 30 В, что соответствует стандартам DeviceNet.
- Скорость передачи данных: 125, 250 и 500 Кбит/с, позволяющая адаптировать систему под требования конкретного приложения.

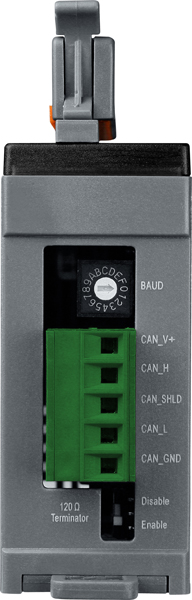

- Терминальный резистор: 120 Ом, настраиваемый с помощью DIP-переключателя, для оптимизации сигналов на шине.
- Защита от электростатического разряда (ESD): ±4 кВ для каждого канала, соответствующая стандарту IEC 61000-4-2, обеспечивая дополнительную надёжность в промышленных условиях.
Модуль CAN-2053D CR предназначен для использования в различных областях промышленной автоматизации, включая:
- Контроль и мониторинг оборудования: интеграция с системами управления для сбора данных с датчиков и передачи их в центральный контроллер.
- Системы безопасности: подключение сигнализаций и датчиков для обеспечения безопасности производственных процессов.
- Умные здания: управление освещением, отоплением и вентиляцией через централизованные системы управления.
- Медицинское оборудование: мониторинг состояния медицинских устройств и передача данных для анализа и диагностики.
Преимущества использования модуля CAN-2053D CR включают:
- Гибкость подключения: поддержка различных типов входных сигналов (PNP, NPN, TTL, релейные контакты) для совместимости с разнообразными устройствами.
- Надёжность: высокая степень изоляции и защита от ESD обеспечивают стабильную работу в сложных промышленных условиях.
- Удобство монтажа: компактные размеры (32.3 x 99 x 77.5 мм) и возможность установки на DIN-рейку упрощают интеграцию в существующие системы.
- Совместимость: соответствие спецификациям DeviceNet Volume I/II, Release 2.0 и наличие EDS-файла для упрощения настройки и интеграции с контроллерами и другими устройствами, поддерживающими этот протокол.
Модуль CAN-2053D CR является эффективным решением для расширения возможностей систем автоматизации, обеспечивая надёжный и гибкий интерфейс для подключения дискретных входных устройств в соответствии с промышленными стандартами.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 32.3 x 99 x 77.5 |
| Светодиодные индикаторы | PWR/NET/MOD, 16 индикаторов дискретного ввода, 1 индикатор терминального резистора |
| Потребление тока | 1.5 Вт |
| Тип устройства | Модуль дискретного ввода |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |
| Скорость передачи данных | 125 Кбит/с, 250 Кбит/с, 500 Кбит/с |
| Терминальный резистор | 120 Ом (выбирается DIP-переключателем) |
| Разъем порта CAN | Клемма |
| Протоколы | DeviceNet |
| Количество каналов дискретного ввода | 16 |
| Изоляция каналов | 3750 В |
| Входное сопротивление | 3 кОм, 0.3 Вт |
| Тип каналов дискретного ввода | Sink/source |
| Напряжение лог. 0 | 1 В макс. |
| Напряжение лог. 1 | 3.5 ~ 30 В |
| Спецификация DeviceNet | Volume I, Release 2.0 & Volume II, Release 2.0, Errata5 |
| Подписка DeviceNet | Group 2 Only Server |
| Node ID | 0 ~ 63, выбирается переключателем |
| Сообщение Hearbeat | Есть |
| Сообщение остановки | Есть |
| Файл EDS | Есть |
| Поддерживаемые соединения | 1 для Сообщений 1 для опроса I/O 1 для 'Bit-Strobe' I/O |
