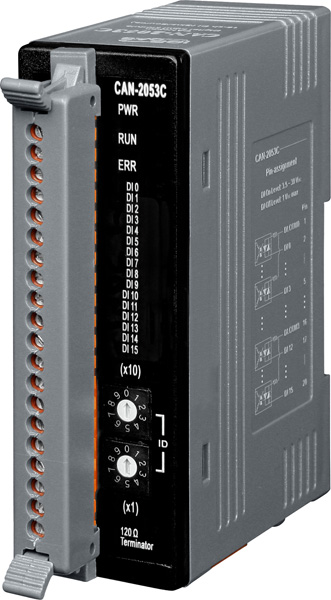

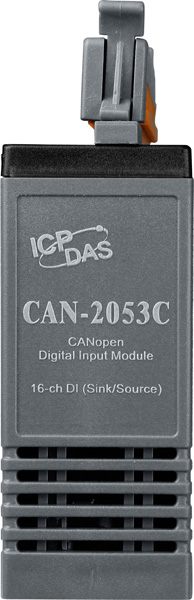

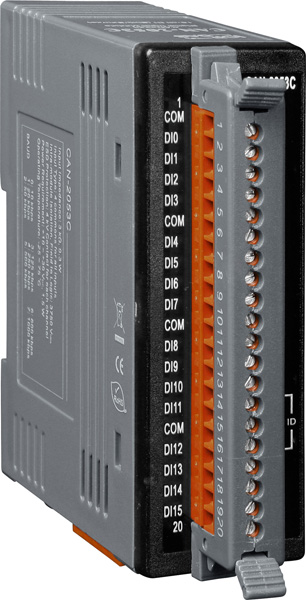

Модуль CAN-2053C CR от компании ICP DAS представляет собой устройство для дискретного ввода, оснащённое 16 изолированными каналами, поддерживающими как режимы Sink, так и Source. Это позволяет гибко интегрировать модуль в различные системы автоматизации, обеспечивая надёжный сбор и обработку цифровых сигналов.
Ключевые технические особенности модуля включают:
- Напряжение логической единицы (лог. 1): 3,5–30 В постоянного тока.
- Напряжение логического нуля (лог. 0): до 1 В постоянного тока.
- Входное сопротивление: 3 кОм при мощности 0,3 Вт.
- Изоляция каналов: 3750 В между полем и логикой.
- Защита от электростатического разряда (ESD): ±4 кВ для каждого канала согласно IEC 61000-4-2.
- Скорость передачи данных: от 10 Кбит/с до 1 Мбит/с.
- Терминальный резистор: 120 Ом, выбирается с помощью DIP-переключателя.
- Идентификатор устройства (ID): от 1 до 99.
- Количество PDO (Process Data Objects): 10 для приёма и 10 для передачи.
- Количество доступных SDO (Service Data Objects): 1 сервер, 0 клиентов.
- Режимы PDO: по событию, удалённый запрос, циклический и ациклический SYNC.
- Поддержка экстренных сообщений: имеется.
- Файл EDS (Electronic Data Sheet): доступен.
- Версия CANopen: DS-301 v4.02.
- Спецификация шины CAN: ISO 11898-2 CAN 2.0A.

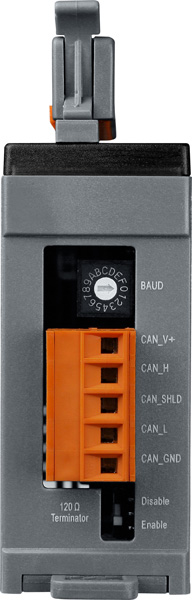

- Разъём порта CAN: винтовые клеммы.
- Контроль ошибок: протоколы Node Guarding и Heartbeat Producer.
Модуль CAN-2053C CR предназначен для использования в системах автоматизации, где требуется надёжный сбор и обработка цифровых сигналов. Он может быть интегрирован в различные промышленные приложения, включая системы управления оборудованием, мониторинг состояния устройств и сбор данных с датчиков. Благодаря поддержке протокола CANopen, модуль обеспечивает совместимость с широким спектром устройств и систем, использующих этот стандарт.
Среди преимуществ использования модуля CAN-2053C CR можно отметить:
- Гибкость подключения: возможность работы в режимах Sink и Source, что упрощает интеграцию в различные системы.
- Высокая изоляция: защита каналов от электромагнитных помех и перенапряжений, обеспечивающая надёжную работу в промышленных условиях.
- Широкий диапазон рабочих температур: от -25 до +75 °C, что позволяет использовать модуль в различных климатических условиях.
- Компактные размеры: габариты 32,3 x 99 x 77,5 мм, что облегчает монтаж в ограниченных пространствах.
- Низкое потребление энергии: 1,5 Вт, что способствует экономии электроэнергии в системах с большим количеством модулей.
Модуль CAN-2053C CR является надёжным и эффективным решением для интеграции в системы автоматизации, требующие высококачественного сбора и обработки цифровых сигналов. Его технические характеристики и возможности обеспечивают гибкость и надёжность при эксплуатации в различных промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 32.3 x 99 x 77.5 |

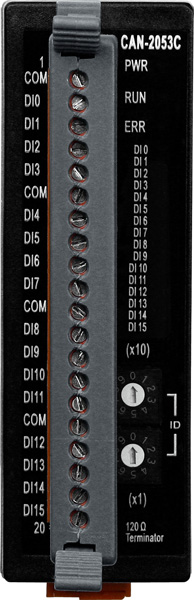

| Светодиодные индикаторы | PWR/RUN/ERR, 16 индикаторов дискретного ввода, 1 индикатор терминального резистора |
| Потребление тока | 1.5 Вт |
| Тип устройства | Модуль дискретного ввода |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |
| Скорость передачи данных | 10 Кбит/с ~ 1 Мбит/с |
| Терминальный резистор | 120 Ом (выбирается DIP-переключателем) |
| ID соединения | 1 ~ 99 |
| Количество PDO (CANopen) | 10 PDO приема/ 10 PDO передачи |
| Количество доступных SDO | 1 сервер, 0 клиентов |
| NMT | Slave |
| Контроль ошибки | Node Guarding protocol / Heartbeat Producer |
| Режимы PDO | По событию, Удаленный запрос, Циклический и ациклический SYNC |
| PDO Mapping | Есть |
| Версия CANopen | DS-301 v4.02 |
| Спецификация шины CAN | ISO 11898-2 CAN 2.0A |
| Разъем порта CAN | Клемма |
| Экстренные сообщения | Есть |
| Файл EDS | Есть |
| Протоколы | CANopen |
| Количество каналов дискретного ввода | 16 |
| Изоляция каналов | 3750 В |
| Входное сопротивление | 3 кОм, 0.3 Вт |
| Тип каналов дискретного ввода | Sink/source |
| Напряжение лог. 0 | 1 В макс. |
| Напряжение лог. 1 | 3.5 ~ 30 В |
