Артикул:
CAN-2026C CR
Характеристики
Полное наименование:
—
Модуль CAN-2026C CR CANopen slave module with 6-channel AI, 2-channel AO, 1-channel DO and 2-channel
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

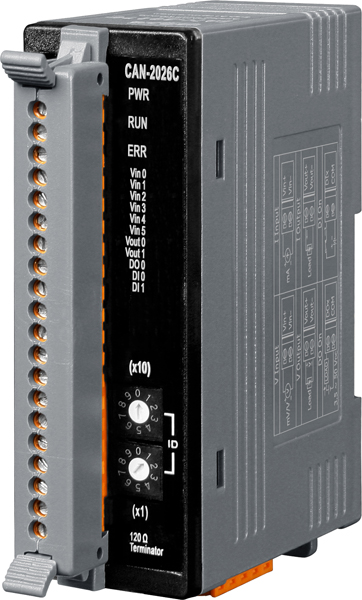

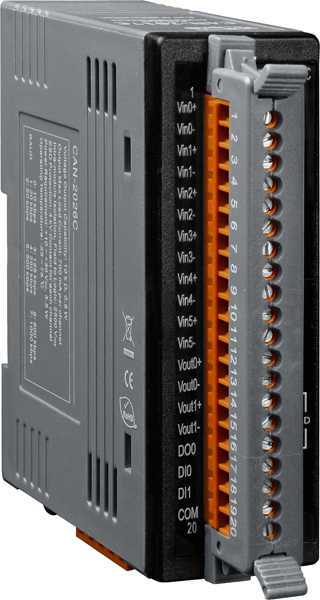

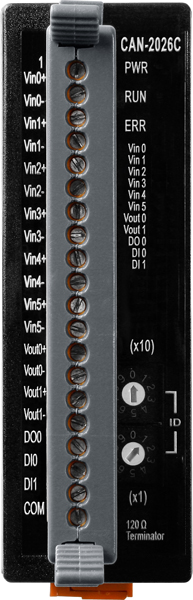

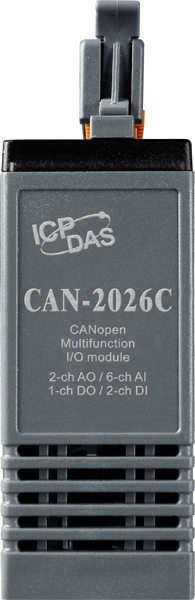

Модуль CAN-2026C CR от ICP DAS представляет собой устройство ввода-вывода, предназначенное для интеграции в системы автоматизации, использующие протокол CANopen. Он оснащён шестью дифференциальными аналоговыми входами, двумя аналоговыми выходами, двумя цифровыми входами и одним цифровым выходом, что делает его универсальным решением для различных промышленных приложений.
Ключевые технические особенности модуля включают:
- Аналоговые входы: 6 каналов с разрешением 16 бит, поддерживающие диапазоны входных сигналов: ±150 мВ, ±500 мВ, ±1 В, ±5 В, ±10 В и ±20 мА (требуется внешний резистор 125 Ом). Частота дискретизации составляет 60 Гц, с температурным дрейфом нуля ±10 мкВ/°C и температурным дрейфом шкалы ±25 ppm/°C. Защита от перенапряжения — 240 В RMS.
- Аналоговые выходы: 2 канала с разрешением 12 бит, обеспечивающие выходные сигналы: 0–5 В, ±5 В, 0–10 В и ±10 В. Точность ±0,1% от полного диапазона, с возможностью нагрузки до 10 В при 20 мА и сопротивлением нагрузки 500 Ом.
- Цифровые входы: 2 канала с типом "мокрый контакт" (Sink), уровни логических сигналов: лог. 1 — 3,5–30 В, лог. 0 — до 1 В. Входное сопротивление — 10 кОм, защита от перенапряжения — 70 В.
- Цифровой выход: 1 канал с открытым коллектором (Sink), максимальная нагрузка — 700 мА, напряжение нагрузки — 3,5–50 В постоянного тока. Защита от короткого замыкания, перегрузки и перенапряжения — 60 В постоянного тока.

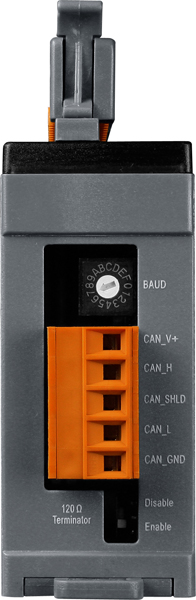

- Интерфейс CANopen: поддержка протоколов CiA-301 v4.02 и CiA-401 v2.1, скорость передачи данных от 10 Кбит/с до 1 Мбит/с, выбор скорости с помощью DIP-переключателя. Разъём порта CAN — клемма. Терминальный резистор 120 Ом, выбирается DIP-переключателем. ID соединения от 1 до 99, режим NMT — Slave. Количество PDO: 10 для приёма и 10 для передачи. Контроль ошибок: Node Guarding protocol / Heartbeat Producer. Режимы PDO: по событию, удалённый запрос, циклический и ациклический SYNC. Поддержка экстренных сообщений и наличие файла EDS.
- Электропитание и монтаж: рабочее напряжение 10–30 В постоянного тока, потребление тока — 1,8 Вт. Монтаж на DIN-рейку. Рабочая температура — от -25°C до +75°C, температура хранения — от -30°C до +80°C. Рабочая влажность — 10–90%, без образования конденсата. Габаритные размеры — 32 x 99 x 78 мм.
Модуль CAN-2026C CR идеально подходит для применения в системах автоматизации, где требуется интеграция различных типов сигналов в единую сеть. Его возможности позволяют эффективно решать задачи в области промышленного контроля, мониторинга и управления. Благодаря поддержке протокола CANopen и гибким настройкам, модуль легко интегрируется в существующие системы, обеспечивая надёжную и стабильную работу в широком диапазоне температурных и эксплуатационных условий.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 32 x 99 x 78 |
| Светодиодные индикаторы | PWR/RUN/ERR, 2 индикатора DI, 1 индикатор DO, 6 индикаторов AI, 2 индикатора AO и 1 индикатор терминального резистора |
| Потребление тока | 1.8 Вт |
| Частота дискретизации | 60 Гц |
| Температурный дрейф нуля | ±10 мкВ/°C |
| Температурный дрейф шкалы | ±25 ppm/ °C |
| Количество каналов ЦАП | 2 |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода Модуль аналогового ввода Модуль аналогового вывода |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Скорость передачи данных | 10 Кбит/с ~ 1 Мбит/с |
| Терминальный резистор | 120 Ом (выбирается DIP-переключателем) |
| ID соединения | 1 ~ 99 |
| Количество PDO (CANopen) | 10 PDO приема/ 10 PDO передачи |
| Количество доступных SDO | 1 сервер, 0 клиентов |
| NMT | Slave |
| Контроль ошибки | Node Guarding protocol / Heartbeat Producer |
| Режимы PDO | По событию, Удаленный запрос, Циклический и ациклический SYNC |
| PDO Mapping | Есть |
| Версия CANopen | DS-301 v4.02 |
| Спецификация шины CAN | ISO 11898-2 CAN 2.0A |
| Разъем порта CAN | Клемма |
| Экстренные сообщения | Есть |
| Файл EDS | Есть |
| Протоколы | CANopen |
| Подавление синфазных помех (Номинальный режим) | 100 дБ |
| Подавление синфазных помех (Общий режим) | 86 дБ |
| Тип каналов аналогового ввода | Дифференциальные |
| Разрешение АЦП, бит | 16 |
| Количество каналов АЦП | 6 |
| Диапазон входных сигналов по напряжению | ±150 мВ ±5 В ±10 В ±500 мВ ±1 В |
| Диапазон входных сигналов по току | ±20 мА Требуется внешний резистор 125 Ом |
| Защита от перенапряжения | 240 Vrms 70 В 60 В пост. |
| Разрешение АЦП | 16 бит |
| Точность АЦП | ±0.1% от полного диапазона |
| Количество каналов дискретного ввода | 2 |
| Входное сопротивление | 10 кОм, 0.66 Вт |
| Тип каналов дискретного ввода | Влажный контакт (Sink) |
| Напряжение лог. 0 | 1 В макс. |
| Напряжение лог. 1 | 3.5 ~ 30 В |
| Тип каналов дискретного вывода | Открытый коллектор, Sink Sink Тип 'открытый коллектор', изолированный |
| Максимальная нагрузка на канал | 700 мА |
| Напряжение нагрузки | +3.5 ~ +50 В пост. |
| Количество каналов дискретного вывода | 1 |
| Установка значения при подаче питания | Есть, настраивается программно Есть |
| Установка безопасного значения | Есть, настраивается программно Есть |
| Защита от короткого замыкания | Есть |
| Защита от перегрузки | Есть |
| Нагрузочная способность выхода по напряжению | 10 В при 20 мА |
| Сопротивление нагрузки | 500 Ом |
| Точность ЦАП | ±0.1% ±0.1% от полного диапазона |
| Разрешение ЦАП, бит | 12 |
| Диапазон выходных сигналов по напряжению | 0 ~ 10 В ±5 В 0 ~ 5 В ±10 В |
| Разрешение ЦАП | 12 бит |
