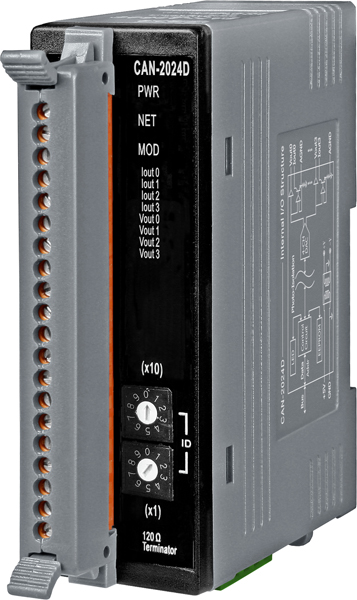

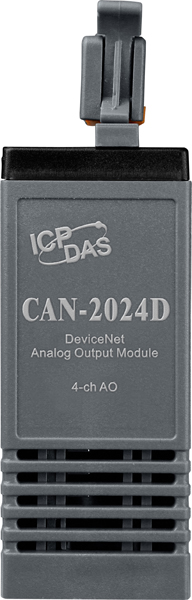

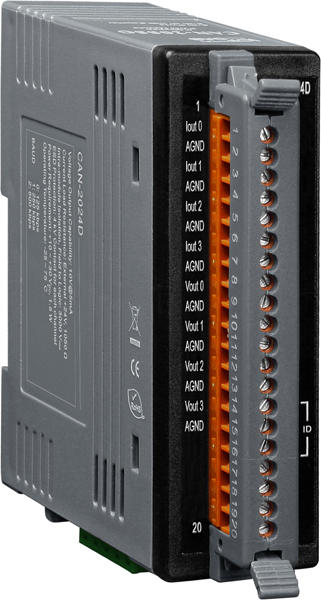

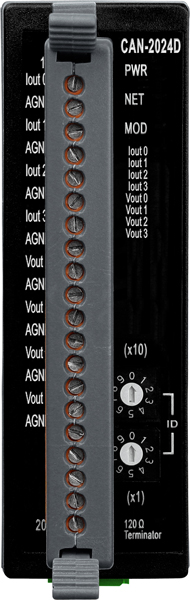

Модуль ICP DAS CAN-2024D CR представляет собой устройство аналогового вывода с четырьмя каналами, обеспечивающее 14-битное разрешение и поддерживающее протокол DeviceNet. Он предназначен для интеграции в системы автоматизации, требующие точного и надежного управления аналоговыми сигналами.
**Ключевые технические особенности:**
- Количество каналов ЦАП: 4
- Разрешение ЦАП: 14 бит
- Диапазоны выходных сигналов по напряжению: 0–10 В, 0–5 В, ±10 В, ±5 В
- Диапазоны выходных сигналов по току: 0–20 мА, 4–20 мА
- Температурный дрейф нуля: по напряжению ±30 мкВ/°C, по току ±0,2 мкВ/°C
- Температурный дрейф шкалы: ±20 ppm/°C
- Скорость передачи данных: 125 Кбит/с, 250 Кбит/с, 500 Кбит/с
- Рабочее напряжение: 10–30 В постоянного тока
- Рабочая температура: от –25 до +75 °C
- Габаритные размеры: 32,3 x 99 x 77,5 мм
**Области применения и целевая аудитория:**
Модуль CAN-2024D CR предназначен для использования в промышленных системах автоматизации, где требуется точный контроль аналоговых сигналов. Он идеально подходит для интеграции в системы управления технологическими процессами, мониторинга и управления оборудованием, а также в устройствах, требующих передачи аналоговых данных по сети DeviceNet.
**Преимущества и совместимость:**
- Высокая точность: 14-битное разрешение и минимальный температурный дрейф обеспечивают стабильную работу в различных условиях эксплуатации.
- Гибкость настройки: поддержка нескольких диапазонов выходных сигналов по напряжению и току позволяет адаптировать модуль под конкретные требования системы.
- Надежность: защита от электростатических разрядов (ESD) до ±4 кВ для каждого канала повышает устойчивость к внешним воздействиям.
- Совместимость: поддержка протокола DeviceNet и соответствие его спецификациям Volume I и II, Release 2.0, Errata5, а также подписка Group 2 Only Server обеспечивают легкую интеграцию в существующие системы.
- Удобство монтажа: компактные габариты и возможность монтажа на DIN-рейку упрощают установку и экономят пространство в распределительных щитах.
Модуль ICP DAS CAN-2024D CR является надежным и гибким решением для задач, связанных с аналоговым выводом в промышленных системах, обеспечивая высокую точность и совместимость с современными стандартами автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 32.3 x 99 x 77.5 |
| Светодиодные индикаторы | PWR/NET/MOD, 4 индикатора аналогового вывода, 1 индикатор терминального резистора |
| Потребление тока | 1.5 Вт |
| Количество каналов ЦАП | 4 |
| Температурный дрейф нуля | По напряжению: ±30 мкВ/°C; По току: ±0.2 мкВ/°C |
| Температурный дрейф шкалы | ±20 ppm/ °C |
| Тип устройства | Модуль аналогового вывода |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |
| Скорость передачи данных | 125 Кбит/с, 250 Кбит/с, 500 Кбит/с |
| Терминальный резистор | 120 Ом (выбирается DIP-переключателем) |
| Разъем порта CAN | Клемма |
| Протоколы | DeviceNet |
| Спецификация DeviceNet | Volume I, Release 2.0 & Volume II, Release 2.0, Errata5 |
| Подписка DeviceNet | Group 2 Only Server |
| Node ID | 0 ~ 63, выбирается переключателем |
| Сообщение Hearbeat | Есть |
| Сообщение остановки | Есть |
| Файл EDS | Есть |
| Поддерживаемые соединения | 1 для Сообщений 1 для опроса I/O 1 для 'Bit-Strobe' I/O |
| Установка значения при подаче питания | Есть |
| Установка безопасного значения | Есть |
| Нагрузочная способность выхода по напряжению | 10 В при 5 мА |
| Сопротивление нагрузки | Внешнее питание 24 В пост.: 1050 Ом |
| Точность ЦАП | ±0.1% ±0.1% от полного диапазона |
| Разрешение ЦАП, бит | 14 |
| Диапазон выходных сигналов по напряжению | 0 ~ 10 В ±5 В 0 ~ 5 В ±10 В |
| Разрешение ЦАП | 14 бит |
