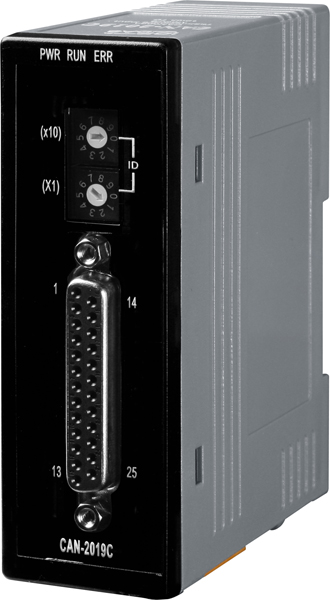

Модуль CAN-2019C/S2 CR CANopen Slave Module of 10-channel Universal Analog Input Include CAN-2019C m

Артикул: CAN-2019C/S2 CR
Характеристики
Полное наименование:
—

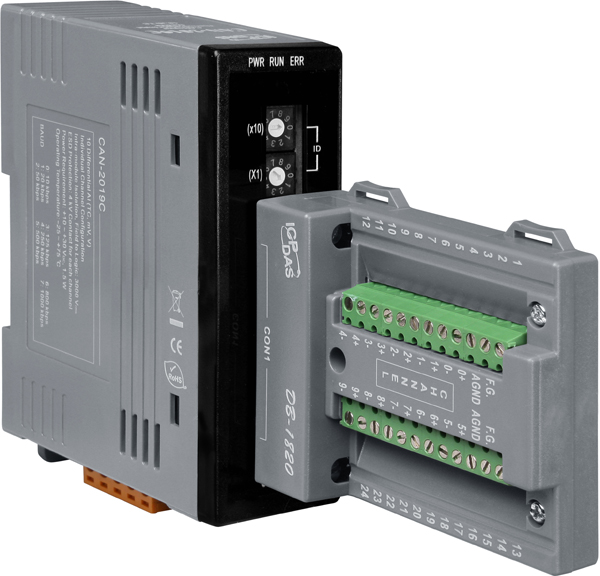

Модуль CAN-2019C/S2 CR CANopen Slave Module of 10-channel Universal Analog Input Include CAN-2019C module, a DB-1822 daughter board and a 1.8m Cable
Срок гарантии
—
12 мес.
212 244 тенге/шт
Варианты цен
212 244 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

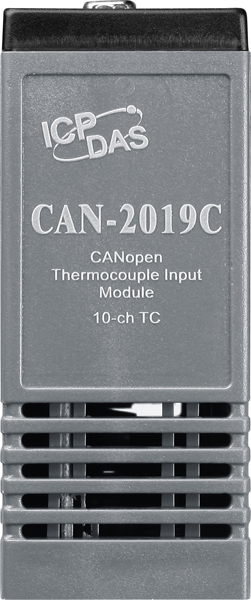

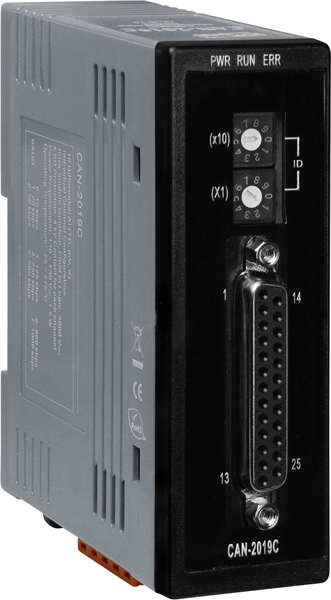

Модуль ICP DAS CAN-2019C/S2 CR представляет собой CANopen-совместимый слейв-модуль с 10 дифференциальными каналами универсального аналогового ввода. Он обеспечивает высокоточные измерения различных типов сигналов, включая термопары, напряжение и ток, с автоматической компенсацией холодного спая для каждого канала.

**Ключевые технические особенности:**

  • Диапазоны входных сигналов: поддержка термопар типов J, K, T, E, R, S, B, N, C, а также входов по напряжению (±15 мВ, ±50 мВ, ±100 мВ, ±500 мВ, ±1 В, ±2,5 В, ±5 В, ±10 В) и току (±20 мА, требуется внешний резистор 125 Ом).
  • Разрешение АЦП: 16 бит, обеспечивающее точность измерений ±0,1% от полного диапазона.
  • Частота дискретизации: 10 Гц, что соответствует 10 выборкам в секунду для всех каналов.
  • Температурные характеристики: температурный дрейф нуля составляет ±10 мкВ/°C, а шкалы — ±25 ppm/°C, что минимизирует погрешности при изменении температуры окружающей среды.
  • Защита от перенапряжений: каждый канал оснащен защитой ESD (IEC 61000-4-2) до ±4 кВ, обеспечивая надежную работу в промышленных условиях.
  • Изоляция каналов: 3 кВ постоянного тока, что предотвращает влияние помех между каналами.
  • Скорость передачи данных: от 10 Кбит/с до 1 Мбит/с, обеспечивая гибкость в настройке скорости обмена данными.
  • Монтаж: на DIN-рейку, что упрощает интеграцию в существующие системы.
  • Питание: рабочее напряжение 10–30 В постоянного тока, потребляемая мощность 1,5 Вт.
  • Условия эксплуатации: рабочая температура от -25 до +75°C, влажность 10–90% без конденсации, что позволяет использовать модуль в различных климатических условиях.

**Области применения и целевая аудитория:**

Модуль CAN-2019C/S2 CR предназначен для использования в промышленных системах автоматизации, где требуется точный сбор и обработка аналоговых сигналов. Он идеально подходит для предприятий, занимающихся мониторингом и контролем технологических процессов, таких как химическая, нефтехимическая, энергетическая и машиностроительная отрасли. Также модуль может быть интегрирован в системы управления зданием и инфраструктурой, где необходим сбор данных с различных датчиков и преобразование их в цифровой формат для дальнейшей обработки.

**Преимущества и совместимость:**

  • Совместимость с CANopen: поддержка протоколов CiA-301 v4.02 и CiA-401 v2.1, что обеспечивает легкую интеграцию в существующие CANopen-сети.
  • Функция Pair-Connect: упрощает подключение и настройку устройства в сети.
  • Предоставление EDS-файла: наличие файла EDS облегчает конфигурацию устройства в программном обеспечении CANopen.
  • Защита от электростатических разрядов: каждый канал оснащен защитой ESD до ±4 кВ, что повышает надежность работы в промышленных условиях.
  • Гибкость в настройке: возможность индивидуальной настройки каждого канала позволяет адаптировать модуль под специфические требования приложения.

Модуль ICP DAS CAN-2019C/S2 CR обеспечивает надежный и точный сбор аналоговых данных, что делает его ценным компонентом в системах автоматизации и мониторинга различных промышленных объектов.

Основные характеристики:

ХарактеристикаЗначение
Габаритные размеры, мм 33 x 99 x 78

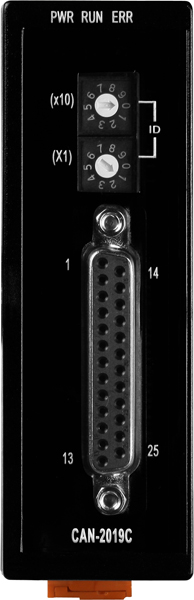

Светодиодные индикаторы PWR/RUN/ERR
Потребление тока 1.5 Вт
Частота дискретизации 10 Гц
Температурный дрейф нуля ±10 мкВ/°C
Температурный дрейф шкалы ±25 ppm/ °C
Тип устройства Модуль аналогового ввода
Монтаж На DIN-рейку
Рабочее напряжение 10 ~ 30 В пост.тока
Рабочая влажность, % 10 ~ 90, без образования конденсата
Рабочая температура, °C -25 ~ +75
Температура хранения, °C -30 ~ +80
Защита ESD (IEC 61000-4-2) ±4 кВ для каждого канала
Скорость передачи данных 10 Кбит/с ~ 1 Мбит/с

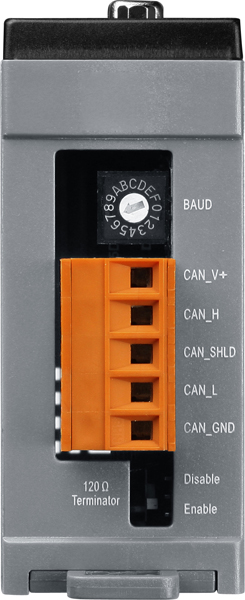

Терминальный резистор 120 Ом (выбирается DIP-переключателем)
ID соединения 1 ~ 99
Количество PDO (CANopen) 10 PDO приема/ 10 PDO передачи
Количество доступных SDO 1 сервер, 0 клиентов
NMT Slave
Контроль ошибки Node Guarding protocol / Heartbeat Producer
Режимы PDO По событию, Удаленный запрос, Циклический и ациклический SYNC
PDO Mapping Есть
Версия CANopen DS-301 v4.02
Спецификация шины CAN ISO 11898-2 CAN 2.0A
Разъем порта CAN Клемма
Экстренные сообщения Есть
Файл EDS Есть
Протоколы CANopen
Подавление синфазных помех (Номинальный режим) 100 дБ
Индивидуальная настройка каналов Есть
Подавление синфазных помех (Общий режим) 86 дБ
Тип каналов аналогового ввода Дифференциальные
Изоляция каналов 3 кВ пост.
Разрешение АЦП, бит 16
Количество каналов АЦП 10
Входное сопротивление >400 кОм
Диапазон входных сигналов по напряжению ±5 В
±10 В
±100 мВ
±15 мВ
±2.5 В
±50 мВ
±500 мВ
±1 В
Диапазон входных сигналов по току ±20 мА
Требуется внешний резистор 125 Ом
Защита от перенапряжения 240 Vrms
Разрешение АЦП 16 бит
Точность АЦП ±0.1% от полного диапазона
Диапазон входных сигналов по типу термопары J, K, T, E, R, S, B, N, C
Обнаружения обрыва термопары Есть
