Модуль CAN-2019C/S CANopen Slave Module of 10-channel Universal Analog Input Include CAN-2019C modul

Артикул: CAN-2019C/S
Характеристики
Полное наименование:
—
Модуль CAN-2019C/S CANopen Slave Module of 10-channel Universal Analog Input Include CAN-2019C module and a DB-1820 daughter board
Срок гарантии
—
12 мес.
201 159 тенге/шт
Варианты цен
201 159 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

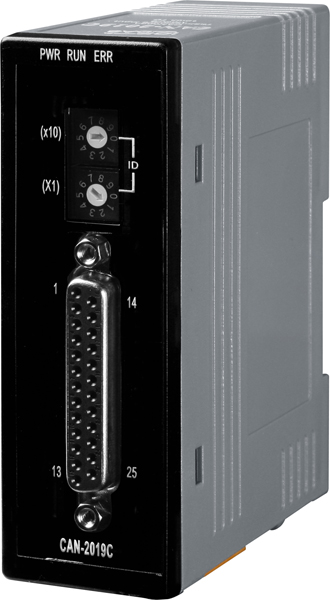

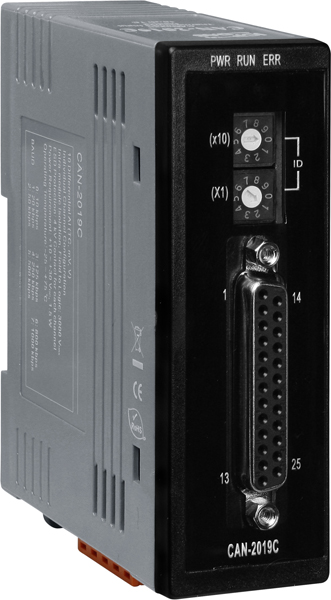

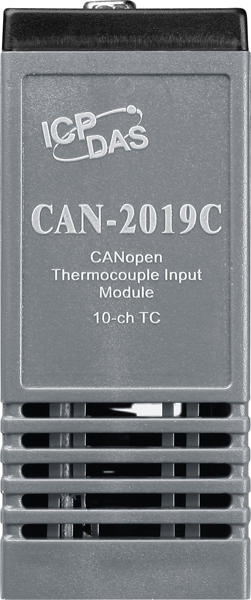

Модуль ICP DAS CAN-2019C/S представляет собой устройство аналогового ввода с 10 дифференциальными каналами, поддерживающее различные типы входных сигналов, включая напряжение, ток и термопары. Он функционирует как ведомое устройство в сети CANopen, обеспечивая высокоточные измерения и гибкость в настройке.

**Ключевые технические особенности:**

  • Многофункциональные входы: поддержка входных сигналов по напряжению (±15 мВ, ±50 мВ, ±100 мВ, ±500 мВ, ±1 В, ±2,5 В, ±5 В, ±10 В), току (±20 мА, с использованием внешнего резистора 125 Ом) и термопарам типов J, K, T, E, R, S, B, N, C.
  • Высокая точность измерений: 16-битное разрешение АЦП с точностью ±0,1% от полного диапазона, частота дискретизации 10 Гц.
  • Температурная стабильность: температурный дрейф нуля ±10 мкВ/°C и шкалы ±25 ppm/°C, что обеспечивает надежность показаний в различных температурных условиях.
  • Защищенность: защита от электростатического разряда (ESD) до ±4 кВ для каждого канала, изоляция между полем и логикой 3000 В постоянного тока, защита от перенапряжений до 240 В.
  • Гибкость конфигурации: индивидуальная настройка каждого канала, поддержка различных режимов PDO (по событию, удаленный запрос, циклический и ациклический SYNC), а также наличие экстренных сообщений и файла EDS для упрощения интеграции.

**Области применения и целевая аудитория:**

Модуль CAN-2019C/S предназначен для использования в промышленных системах автоматизации, где требуется точный и надежный сбор аналоговых данных. Он идеально подходит для предприятий, занимающихся мониторингом и контролем технологических процессов, таких как химическая, нефтехимическая, энергетическая и машиностроительная отрасли. Также устройство может быть интегрировано в системы управления зданием и инфраструктурой для сбора данных с различных датчиков.

**Преимущества и совместимость:**

  • Универсальность: поддержка широкого спектра входных сигналов и типов термопар позволяет использовать модуль в различных приложениях без необходимости дополнительных преобразователей.
  • Надежность: высокая степень защиты и изоляции обеспечивает стабильную работу устройства в сложных промышленных условиях.
  • Совместимость: поддержка протокола CANopen версии DS-301 v4.02 и DSP-401 v2.1, возможность интеграции с другими устройствами, поддерживающими этот стандарт, благодаря наличию файла EDS и поддержке экстренных сообщений.
  • Гибкость настройки: возможность индивидуальной настройки каждого канала и выбор различных режимов PDO позволяют адаптировать устройство под специфические требования системы.

Модуль ICP DAS CAN-2019C/S является надежным и гибким решением для сбора аналоговых данных в промышленных системах, обеспечивая высокую точность измерений и широкие возможности настройки и интеграции.

Основные характеристики:

ХарактеристикаЗначение
Габаритные размеры, мм 33 x 99 x 78

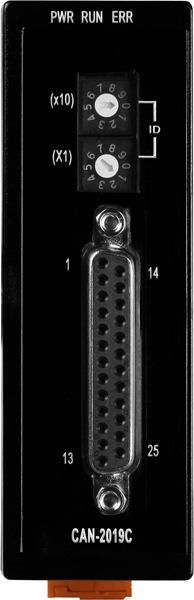

Светодиодные индикаторы PWR/RUN/ERR
Потребление тока 1.5 Вт
Частота дискретизации 10 Гц
Температурный дрейф нуля ±10 мкВ/°C
Температурный дрейф шкалы ±25 ppm/ °C
Тип устройства Модуль аналогового ввода
Монтаж На DIN-рейку
Рабочее напряжение 10 ~ 30 В пост.тока
Рабочая влажность, % 10 ~ 90, без образования конденсата
Рабочая температура, °C -25 ~ +75
Температура хранения, °C -30 ~ +80
Защита ESD (IEC 61000-4-2) ±4 кВ для каждого канала
Скорость передачи данных 10 Кбит/с ~ 1 Мбит/с

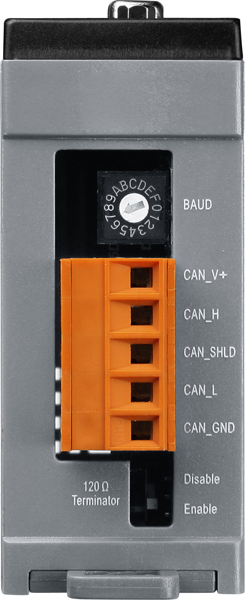

Терминальный резистор 120 Ом (выбирается DIP-переключателем)
ID соединения 1 ~ 99
Количество PDO (CANopen) 10 PDO приема/ 10 PDO передачи
Количество доступных SDO 1 сервер, 0 клиентов
NMT Slave
Контроль ошибки Node Guarding protocol / Heartbeat Producer
Режимы PDO По событию, Удаленный запрос, Циклический и ациклический SYNC
PDO Mapping Есть
Версия CANopen DS-301 v4.02
Спецификация шины CAN ISO 11898-2 CAN 2.0A
Разъем порта CAN Клемма
Экстренные сообщения Есть
Файл EDS Есть
Протоколы CANopen
Подавление синфазных помех (Номинальный режим) 100 дБ
Индивидуальная настройка каналов Есть
Подавление синфазных помех (Общий режим) 86 дБ
Тип каналов аналогового ввода Дифференциальные
Изоляция каналов 3 кВ пост.
Разрешение АЦП, бит 16
Количество каналов АЦП 10
Входное сопротивление >400 кОм
Диапазон входных сигналов по напряжению ±5 В
±10 В
±100 мВ
±15 мВ
±2.5 В
±50 мВ
±500 мВ
±1 В
Диапазон входных сигналов по току ±20 мА
Требуется внешний резистор 125 Ом
Защита от перенапряжения 240 Vrms
Разрешение АЦП 16 бит
Точность АЦП ±0.1% от полного диапазона
Диапазон входных сигналов по типу термопары J, K, T, E, R, S, B, N, C
Обнаружения обрыва термопары Есть
