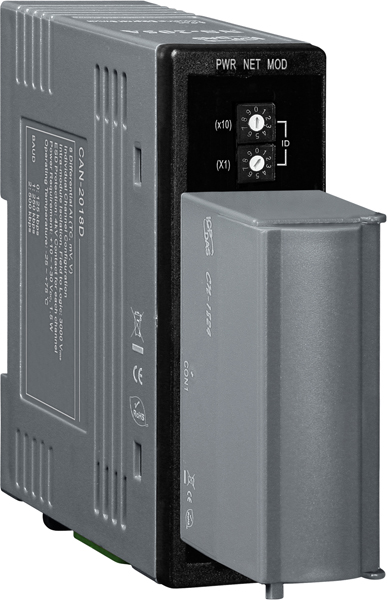

Модуль CAN-2018D/S CR DeviceNet Slave Module of 8-channel Thermocouple Input Include CAN-2018D modul

Модуль CAN-2018D/S CR от ICP DAS представляет собой устройство ввода-вывода, предназначенное для интеграции в системы автоматизации, использующие протокол DeviceNet. Он оснащён 8 аналоговыми входами, поддерживающими различные типы термопар, что делает его универсальным решением для мониторинга температурных параметров в промышленных приложениях.

Ключевые технические особенности модуля включают:

• Количество каналов АЦП: 8
• Разрешение АЦП: 16 бит
• Точность АЦП: ±0,1% от полного диапазона
• Частота дискретизации: 10 Гц
• Диапазоны входных сигналов по напряжению: ±15 мВ, ±50 мВ, ±100 мВ, ±500 мВ, ±1 В, ±2,5 В
• Диапазоны входных сигналов по току: ±20 мА (требуется внешний резистор 125 Ом)
• Типы поддерживаемых термопар: J, K, T, E, R, S, B, N, C
• Температурный дрейф нуля: ±10 мкВ/°C
• Температурный дрейф шкалы: ±25 ppm/°C
• Входное сопротивление: >400 кОм
• Подавление синфазных помех (номинальный режим): 100 дБ
• Подавление синфазных помех (общий режим): 86 дБ
• Изоляция каналов: 3 кВ постоянного тока
• Защита от перенапряжения: 240 В RMS
• Скорость передачи данных: 125 Кбит/с, 250 Кбит/с, 500 Кбит/с
• Терминальный резистор: 120 Ом (выбирается DIP-переключателем)
• Разъём порта CAN: клеммная колодка
• Светодиодные индикаторы: PWR, NET, MOD
• Рабочее напряжение: 10 ~ 30 В постоянного тока
• Потребляемая мощность: 1,5 Вт
• Рабочая температура: -25 ~ +75 °C
• Температура хранения: -30 ~ +80 °C
• Рабочая влажность: 10 ~ 90% без конденсации
• Защита ESD (IEC 61000-4-2): ±4 кВ для каждого канала
• Монтаж: на DIN-рейку
• Габаритные размеры: 33 x 99 x 78 мм

Модуль CAN-2018D/S CR предназначен для использования в системах автоматизации, где требуется мониторинг температурных параметров с высокой точностью и надёжностью. Он идеально подходит для применения в следующих областях:

• Промышленные системы управления
• Энергетика
• Производственные предприятия
• Системы мониторинга и управления климатом

Преимущества использования модуля CAN-2018D/S CR включают:

• Высокая точность измерений: благодаря 16-битному АЦП и точности ±0,1% от полного диапазона
• Универсальность: поддержка различных типов термопар и диапазонов входных сигналов
• Надёжность: защита от перенапряжений и электростатических разрядов, а также изоляция каналов
• Гибкость настройки: возможность индивидуальной настройки каждого канала
• Простота интеграции: поддержка протокола DeviceNet и стандартный монтаж на DIN-рейку

Модуль CAN-2018D/S CR обеспечивает надёжную и точную передачу данных в системах автоматизации, способствуя эффективному мониторингу и управлению температурными процессами в различных промышленных приложениях.
