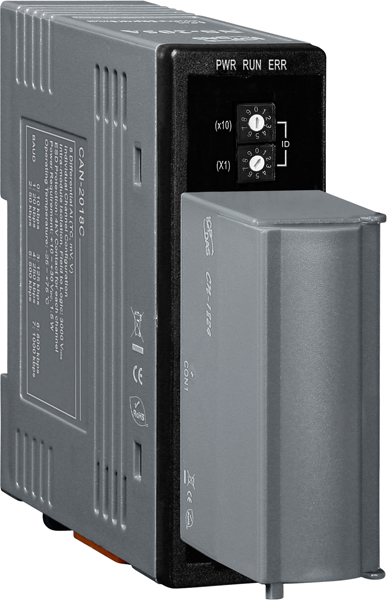

Модуль CAN-2018C/S CR CANopen Slave Module of 8-channel Thermocouple Input Include CAN-2018C module

Модуль CAN-2018C/S CR от ICP DAS представляет собой устройство ввода-вывода с 8 дифференциальными каналами для подключения термопар, предназначенное для интеграции в системы с протоколом CANopen. Этот модуль обеспечивает высокоточное измерение температуры в широком диапазоне и может быть использован в различных промышленных приложениях, требующих надежного и точного мониторинга температурных параметров.

Ключевые технические особенности модуля CAN-2018C/S CR включают:

• Входные каналы: 8 дифференциальных каналов, поддерживающих подключение термопар типов J, K, T, E, R, S, B, N и C, а также аналоговых сигналов с диапазонами ±15 мВ, ±50 мВ, ±100 мВ, ±500 мВ, ±1 В и ±2,5 В. Для измерения тока требуется внешний резистор 125 Ом.
• Разрешение и точность: 16-битное разрешение с точностью ±0,1% от полного диапазона, обеспечивающее высокую достоверность измерений.
• Частота дискретизации: 10 выборок в секунду для всех каналов, что соответствует требованиям большинства промышленных приложений.
• Температурные характеристики: температурный дрейф нуля ±10 мкВ/°C и температурный дрейф шкалы ±25 ppm/°C, что минимизирует погрешности измерений при изменении температуры окружающей среды.
• Защита: защита от электростатического разряда (ESD) до ±4 кВ для каждого канала и защита от перенапряжения до 240 В переменного тока, обеспечивающие надежную работу в промышленных условиях.
• Электропитание: поддержка диапазона входного напряжения от 10 до 30 В постоянного тока с потребляемой мощностью 1,5 Вт, что позволяет интегрировать модуль в системы с различными источниками питания.
• Монтаж: установка на DIN-рейку, обеспечивающая удобство монтажа и экономию пространства в распределительных щитах и шкафах управления.
• Индикация: светодиодные индикаторы состояния питания (PWR), работы (RUN) и ошибок (ERR), позволяющие быстро оценить состояние устройства.
• Протоколы и совместимость: поддержка протокола CANopen версии DS-301 v4.02 и DSP-401 v2.1, что обеспечивает совместимость с широким спектром устройств и систем, использующих этот протокол. Модуль прошел валидацию с использованием инструмента CiA CANopen Conformance Test, что подтверждает его соответствие стандартам CANopen.

Области применения модуля CAN-2018C/S CR включают:

• Мониторинг температуры: в системах автоматизации зданий, промышленных процессах, энергетических установках и других областях, где требуется точный контроль температурных параметров.
• Системы управления: в качестве компонента в системах управления технологическими процессами, где необходим сбор и обработка данных о температуре с различных точек.
• Интеграция в существующие сети: благодаря поддержке протокола CANopen, модуль легко интегрируется в уже существующие сети с этим протоколом, обеспечивая расширение функциональности без необходимости полной замены оборудования.

Преимущества использования модуля CAN-2018C/S CR включают:

• Высокая точность и надежность: обеспечиваются благодаря 16-битному разрешению, точности ±0,1% от полного диапазона и защите от электростатического разряда до ±4 кВ для каждого канала.
• Гибкость в применении: поддержка различных типов термопар и аналоговых сигналов позволяет использовать модуль в широком спектре приложений.
• Простота интеграции: поддержка протокола CANopen и наличие EDS-файла упрощают процесс интеграции в существующие системы.
• Экономичность: установка на DIN-рейку и низкое потребление энергии способствуют снижению общих эксплуатационных расходов.

Модуль CAN-2018C/S CR от ICP DAS является надежным и высокоточным решением для сбора и передачи данных о температуре в промышленных системах, обеспечивая гибкость, совместимость и эффективность в эксплуатации.

Основные характеристики:
