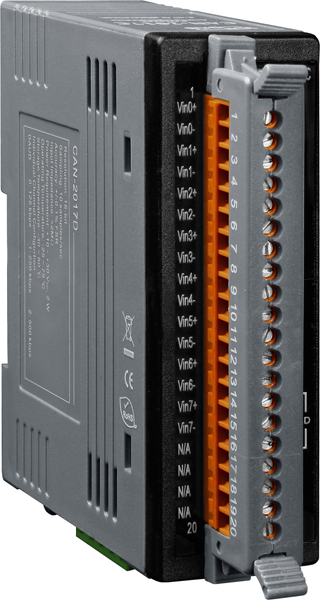

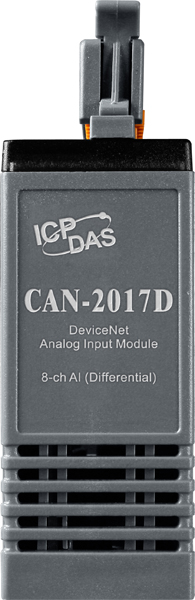

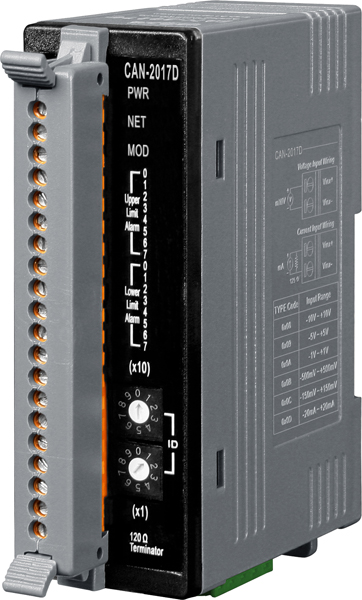

Модуль ICP DAS CAN-2017D CR представляет собой устройство для ввода аналоговых сигналов, оснащённое 8 дифференциальными каналами. Он предназначен для интеграции в системы автоматизации, использующие протокол DeviceNet, обеспечивая эффективный сбор и передачу данных с различных датчиков и измерительных приборов.
Ключевые технические особенности модуля включают:
- Разрешение АЦП: 16 бит, обеспечивающее высокую точность преобразования аналоговых сигналов.
- Частота дискретизации: 10 Гц, подходящая для большинства промышленных приложений.
- Диапазоны входных сигналов по напряжению: ±150 мВ, ±500 мВ, ±1 В, ±5 В, ±10 В, что позволяет подключать различные типы датчиков.
- Диапазон входных сигналов по току: ±20 мА (требуется внешний резистор 125 Ом), расширяя возможности подключения токовых датчиков.
- Температурный дрейф нуля: ±10 мкВ/°C, температурный дрейф шкалы: ±25 ppm/°C, что гарантирует стабильность показаний в широком диапазоне температур.
- Изоляция каналов: 3 кВ постоянного тока, обеспечивающая защиту от электрических помех.
- Защита от перенапряжения: 240 В RMS, повышая надёжность работы в условиях возможных скачков напряжения.
- Скорость передачи данных: 125 Кбит/с, 250 Кбит/с, 500 Кбит/с, позволяющая адаптировать систему под требования конкретного приложения.
- Терминальный резистор: 120 Ом, выбираемый с помощью DIP-переключателя, упрощая настройку сети.

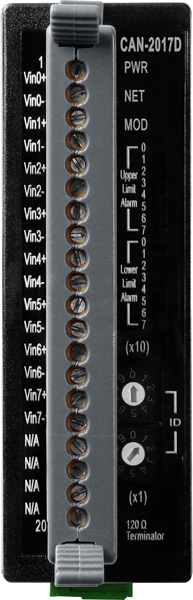

- Светодиодные индикаторы: PWR/NET/MOD, 8 индикаторов верхнего предела, 8 индикаторов нижнего предела, 1 индикатор терминального резистора, обеспечивающие визуальный контроль состояния устройства.
Модуль CAN-2017D CR предназначен для использования в различных областях промышленности, включая автоматизацию производственных процессов, мониторинг состояния оборудования, системы управления технологическими процессами и другие приложения, требующие сбора и передачи аналоговых данных. Он обеспечивает надёжную и точную интеграцию аналоговых сигналов в системы, использующие протокол DeviceNet, что делает его идеальным выбором для предприятий, стремящихся повысить эффективность и автоматизацию своих процессов.
Преимущества модуля включают:
- Гибкость подключения: поддержка различных диапазонов входных сигналов по напряжению и току позволяет интегрировать широкий спектр датчиков.
- Надёжность: высокая степень изоляции и защита от перенапряжений обеспечивают стабильную работу в сложных промышленных условиях.
- Удобство монтажа: компактные габариты (33 x 99 x 78 мм) и возможность монтажа на DIN-рейку упрощают установку и экономят пространство в распределительных щитах.
- Совместимость: соответствие спецификациям DeviceNet Volume I/II, Release 2.0, Errata5 гарантирует интеграцию с широким спектром устройств, поддерживающих этот протокол.
Модуль CAN-2017D CR от ICP DAS является надёжным и эффективным решением для интеграции аналоговых сигналов в системы автоматизации, обеспечивая высокую точность, гибкость и совместимость с современными промышленными стандартами.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 33 x 99 x 78 |
| Светодиодные индикаторы | PWR/NET/MOD, 8 индикаторов верхнего предела, 8 индикаторов нижнего предела, 1 индикатор терминального резистора |
| Потребление тока | 1.5 Вт |
| Частота дискретизации | 10 Гц |
| Температурный дрейф нуля | ±10 мкВ/ °C |
| Температурный дрейф шкалы | ±25 ppm/ °C |
| Тип устройства | Модуль аналогового ввода |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |

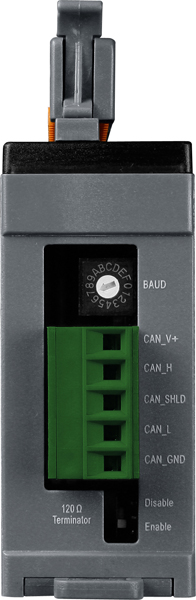

| Скорость передачи данных | 125 Кбит/с, 250 Кбит/с, 500 Кбит/с |
| Терминальный резистор | 120 Ом (выбирается DIP-переключателем) |
| Разъем порта CAN | Клемма |
| Протоколы | DeviceNet |
| Подавление синфазных помех (Номинальный режим) | 100 дБ |
| Индивидуальная настройка каналов | Есть |
| Подавление синфазных помех (Общий режим) | 86 дБ |
| Изоляция каналов | 3 кВ пост. |
| Разрешение АЦП, бит | 16 |
| Количество каналов АЦП | 8 |
| Входное сопротивление | >2 Мом |
| Диапазон входных сигналов по напряжению | ±150 мВ ±5 В ±10 В ±500 мВ ±1 В |
| Диапазон входных сигналов по току | ±20 мА Требуется внешний резистор 125 Ом |
| Защита от перенапряжения | 240 Vrms |
| Разрешение АЦП | 16 бит |
| Точность АЦП | ±0.1% от полного диапазона |
| Спецификация DeviceNet | Volume I, Release 2.0 & Volume II, Release 2.0, Errata5 |
| Подписка DeviceNet | Group 2 Only Server |
| Node ID | 0 ~ 63, выбирается переключателем |
| Сообщение Hearbeat | Есть |
| Сообщение остановки | Есть |
| Файл EDS | Есть |
| Поддерживаемые соединения | 1 для Сообщений 1 для опроса I/O 1 для 'Bit-Strobe' I/O |
