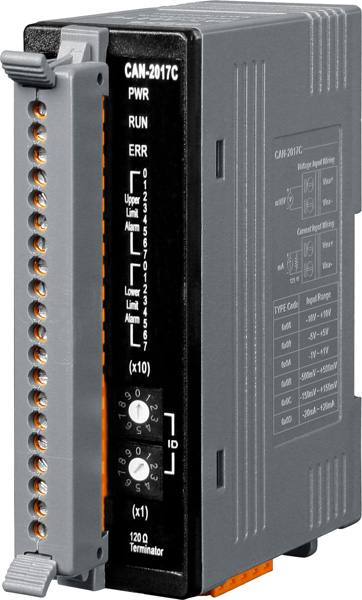

Модуль CAN-2017C CR CANopen slave module of 8-channel analog inputs

Модуль ICP DAS CAN-2017C CR представляет собой устройство с 8 дифференциальными аналоговыми входами, предназначенное для интеграции в системы с протоколом CANopen. Он обеспечивает надежный сбор и передачу аналоговых сигналов в промышленных приложениях, требующих точности и устойчивости к внешним воздействиям.

**Ключевые технические особенности:**

• Дифференциальные аналоговые входы: 8 каналов с разрешением 16 бит, обеспечивающие высокую точность измерений.
• Частота дискретизации: 10 Гц, что подходит для большинства промышленных приложений, где не требуется сверхвысокая скорость сбора данных.
• Температурные характеристики: рабочий диапазон температур от -25°C до +75°C, что позволяет использовать модуль в различных климатических условиях.
• Защита от электростатического разряда (ESD): каждый канал защищен от ESD до ±4 кВ, обеспечивая надежность работы в средах с повышенным уровнем электромагнитных помех.
• Монтаж: устройство устанавливается на DIN-рейку, что упрощает интеграцию в существующие системы управления.
• Питание: поддерживает диапазон входного напряжения от 10 до 30 В постоянного тока, что делает его совместимым с различными источниками питания в промышленной среде.
• Скорость передачи данных: до 1 Мбит/с, обеспечивая быструю и эффективную передачу данных по сети CANopen.
• Индивидуальная настройка каналов: возможность индивидуальной настройки каждого канала для различных диапазонов входных сигналов, включая ±5 В, ±10 В, ±1 В, ±150 мВ, ±500 мВ, а также токовые сигналы ±20 мА (требуется внешний резистор 125 Ом).
• Подавление синфазных помех: 100 дБ в номинальном режиме и 86 дБ в общем режиме, что обеспечивает высокую устойчивость к электромагнитным помехам.
• Входное сопротивление: более 2 МОм, что минимизирует влияние на измеряемые сигналы и повышает точность измерений.
• Температурный дрейф нуля: ±10 мкВ/°C, что гарантирует стабильность показаний при изменении температуры окружающей среды.
• Температурный дрейф шкалы: ±25 ppm/°C, обеспечивая минимальные отклонения измерений при температурных колебаниях.
• Защита от перенапряжения: каждый канал оснащен защитой от перенапряжения до 240 В переменного тока, что повышает надежность работы устройства в условиях возможных электрических скачков.
• Индикаторы состояния: светодиоды для отображения статуса CANopen (RUN, ERR), а также индикаторы предельных значений для каждого канала, позволяющие оперативно отслеживать состояние системы.

**Области применения и целевая аудитория:**

Модуль CAN-2017C CR предназначен для использования в промышленных системах автоматизации, где требуется надежный сбор и передача аналоговых сигналов. Он идеально подходит для:

• Систем управления промышленным оборудованием, где необходимо интегрировать аналоговые датчики в сеть CANopen.
• Мониторинга и контроля параметров технологических процессов в реальном времени.
• Систем сбора данных с различных аналоговых источников для последующего анализа и обработки.
• Интеграции в системы управления зданием для мониторинга и управления инженерными системами.

**Преимущества и совместимость:**

• Стандарты и протоколы: поддержка протоколов CANopen CiA DS-301 v4.02 и DSP-401 v2.1, что обеспечивает совместимость с широким спектром устройств и систем, использующих эти стандарты.
• Легкость интеграции: наличие стандартного EDS-файла упрощает процесс настройки и интеграции с другими устройствами CANopen.
• Надежность: защита от ESD и перенапряжений, а также широкий диапазон рабочих температур делают модуль устойчивым к внешним воздействиям и обеспечивают долгосрочную эксплуатацию в сложных промышленных условиях.
• Гибкость настройки: возможность индивидуальной настройки каждого канала для различных диапазонов входных сигналов позволяет адаптировать устройство под конкретные требования приложения.

Модуль ICP DAS CAN-2017C CR является надежным и высокоточным решением для интеграции аналоговых входов в системы с протоколом CANopen, обеспечивая гибкость, совместимость и устойчивость к внешним воздействиям, что делает его идеальным выбором для промышленных приложений.

Основные характеристики:
