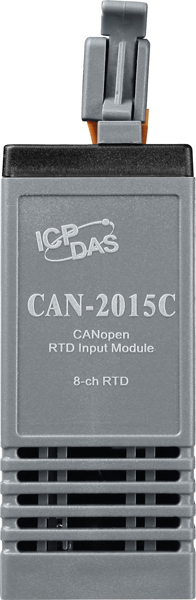

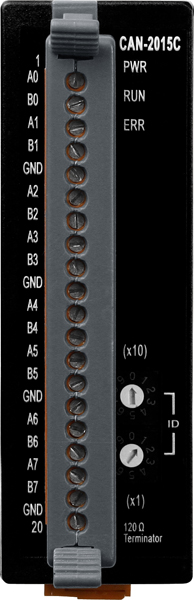

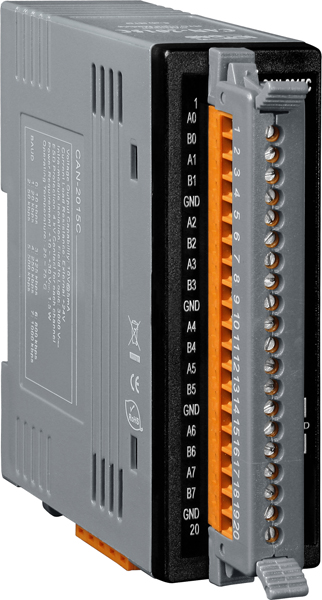

Модуль ICP DAS CAN-2015C CR представляет собой устройство ввода-вывода с 8 каналами для подключения термосопротивлений (RTD), функционирующее в качестве подчиненного устройства (slave) в сети CANopen. Этот модуль предназначен для интеграции в системы автоматизации, требующие точного измерения температуры с использованием различных типов RTD-сенсоров.
Ключевые технические особенности модуля CAN-2015C CR включают:
- Подключаемые датчики: поддержка термосопротивлений Pt100, Pt1000, Ni120, Cu100, Cu1000 и JPt100, что обеспечивает гибкость в выборе сенсоров в зависимости от требований системы.
- Разрешение и частота дискретизации: 16-битное разрешение и частота дискретизации 10 Гц, обеспечивающие высокую точность и скорость обработки данных.
- Температурные характеристики: рабочий диапазон температур от -25 до +75°C и температурный дрейф нуля ±0,5 мкВ/°C, что гарантирует стабильность показаний в различных условиях эксплуатации.
- Электрические параметры: входное напряжение питания от 10 до 30 В постоянного тока, потребляемая мощность 1,5 Вт, что позволяет эффективно интегрировать модуль в системы с ограниченными ресурсами.
- Интерфейс и протоколы: поддержка протокола CANopen, скорость передачи данных от 10 Кбит/с до 1 Мбит/с, наличие терминального резистора 120 Ом, выбираемого с помощью DIP-переключателя, что упрощает настройку и интеграцию в сеть.
- Защита и надежность: защита от электростатического разряда (ESD) до ±4 кВ для каждого канала, а также подавление синфазных помех на уровне 100 дБ, обеспечивающие устойчивую работу в промышленных условиях с высоким уровнем электромагнитных помех.
Модуль CAN-2015C CR предназначен для использования в различных областях промышленной автоматизации, включая системы мониторинга и управления технологическими процессами, где требуется точное измерение температуры. Он идеально подходит для интеграции в системы, использующие протокол CANopen, обеспечивая надежную и эффективную работу в составе распределенных систем ввода-вывода.
Преимущества модуля CAN-2015C CR включают:
- Гибкость в выборе сенсоров: поддержка различных типов RTD-сенсоров позволяет адаптировать систему под конкретные требования измерений.
- Высокая точность и скорость обработки данных: 16-битное разрешение и частота дискретизации 10 Гц обеспечивают надежные и своевременные измерения температуры.
- Устойчивость к внешним воздействиям: защита от ESD и подавление синфазных помех гарантируют стабильную работу в сложных промышленных условиях.
- Простота интеграции: поддержка протокола CANopen и наличие терминального резистора, выбираемого с помощью DIP-переключателя, упрощают процесс настройки и подключения модуля к существующим системам.
Модуль CAN-2015C CR от ICP DAS является надежным и эффективным решением для задач измерения температуры в промышленных системах автоматизации, обеспечивая высокую точность, гибкость и устойчивость к внешним воздействиям.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 33 x 99 x 78 |
| Светодиодные индикаторы | PWR/RUN/ERR |
| Потребление тока | 1.5 Вт |
| Частота дискретизации | 10 Гц |
| Температурный дрейф нуля | ±0.5 мкВ/°C |
| Температурный дрейф шкалы | ±20 ppm/ °C |
| Тип подключаемых датчиков | Pt100, Pt1000, Ni120, Cu100, Cu1000, JPt100 |
| Тип устройства | Модуль аналогового ввода |
| Монтаж | На DIN-рейку |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |
| Скорость передачи данных | 10 Кбит/с ~ 1 Мбит/с |

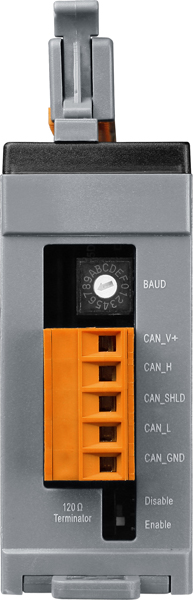

| Терминальный резистор | 120 Ом (выбирается DIP-переключателем) |
| ID соединения | 1 ~ 99 |
| Количество PDO (CANopen) | 10 PDO приема/ 10 PDO передачи |
| Количество доступных SDO | 1 сервер, 0 клиентов |
| NMT | Slave |
| Контроль ошибки | Node Guarding protocol / Heartbeat Producer |
| Режимы PDO | По событию, Удаленный запрос, Циклический и ациклический SYNC |
| PDO Mapping | Есть |
| Версия CANopen | DS-301 v4.02 |
| Спецификация шины CAN | ISO 11898-2 CAN 2.0A |
| Разъем порта CAN | Клемма |
| Экстренные сообщения | Есть |
| Файл EDS | Есть |
| Протоколы | CANopen |
| Подавление синфазных помех (Номинальный режим) | 100 дБ |
| Индивидуальная настройка каналов | Есть |
| Подавление синфазных помех (Общий режим) | 86 дБ |
| Тип каналов аналогового ввода | 2/3-проводные |
| Изоляция каналов | 3 кВ пост. |
| Разрешение АЦП, бит | 16 |
| Количество каналов АЦП | 8 |
| Входное сопротивление | 20 МОм |
| Защита от перенапряжения | 120 В пост./110 В перем. |
| Разрешение АЦП | 16 бит |
| Точность АЦП | ±0.05% от полного диапазона |
| Обнаружение обрыва кабеля | Есть |
