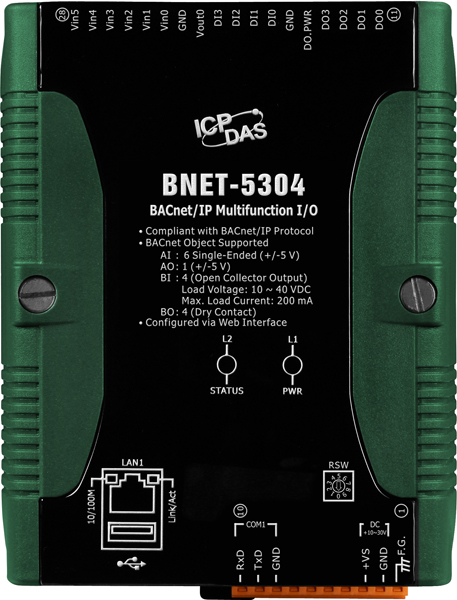

Модуль BNET-5304 от ICP DAS представляет собой многофункциональное устройство с интерфейсом BACnet/IP, предназначенное для интеграции в системы автоматизации зданий и промышленные приложения. Он обеспечивает эффективный сбор и управление данными с различных сенсоров и исполнительных механизмов, обеспечивая надежную и гибкую связь между устройствами.
**Ключевые технические особенности:**
- Аналоговые входы: 6 каналов с диапазоном входных сигналов ±5 В и 0–5 В, разрешением 12 бит и частотой выборки 4 кГц, что обеспечивает точное измерение аналоговых сигналов.
- Аналоговый выход: 1 канал с диапазоном выходных сигналов ±5 В и разрешением 12 бит, позволяющий точно управлять исполнительными механизмами.
- Дискретные входы: 4 канала с сухим контактом, где логический уровень 1 достигается при замыкании на GND, а логический уровень 0 — при разомкнутом контакте, обеспечивая надежное считывание цифровых сигналов.
- Дискретные выходы: 4 канала с открытым коллектором (тип 'открытый коллектор'), поддерживающие выходное напряжение 10–40 В постоянного тока и максимальный ток 200 мА, что позволяет управлять различными исполнительными устройствами.
- Сетевой интерфейс: 1 порт Ethernet 10/100 Base T(X) с разъемом RJ45, обеспечивающий быструю и надежную передачу данных по сети.
- Электропитание: Рабочее напряжение 10–30 В постоянного тока и потребление тока 4,8 Вт, что делает устройство энергоэффективным и совместимым с различными источниками питания.
- Условия эксплуатации: Рабочая температура от -25 до +75°C и влажность 5–90% без конденсации, что позволяет использовать модуль в различных климатических условиях.
- Монтаж: Компактные габариты 91 x 132 x 52 мм и возможность монтажа на DIN-рейку обеспечивают удобство установки в распределительных щитах и шкафах управления.
**Области применения и целевая аудитория:**
Модуль BNET-5304 идеально подходит для систем автоматизации зданий, включая управление освещением, отоплением, вентиляцией и кондиционированием воздуха (HVAC). Он также может быть использован в промышленных приложениях для мониторинга и управления технологическими процессами, где требуется интеграция различных типов сигналов в единую сеть. Целевая аудитория включает системных интеграторов, инженеров по автоматизации и технических специалистов, занимающихся проектированием и обслуживанием систем управления.
**Преимущества и совместимость:**
- Совместимость с BACnet/IP: Полная поддержка протокола BACnet/IP Slave и различных BACnet объектов (Device, AI, AO, BI, BO) обеспечивает легкую интеграцию с существующими системами автоматизации и SCADA.
- Удаленное конфигурирование: Возможность настройки и обновления прошивки через стандартные веб-браузеры (Internet Explorer, Firefox и др.) упрощает процесс обслуживания и настройки устройства.
- Надежность: Встроенный сторожевой таймер и защита от перенапряжения (30 В постоянного тока) повышают устойчивость устройства к внешним воздействиям и обеспечивают его долговечность в эксплуатации.
Модуль BNET-5304 от ICP DAS представляет собой надежное и гибкое решение для интеграции в системы автоматизации, обеспечивая эффективное управление и мониторинг различных процессов в реальном времени.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 91 x 132 x 52 |
| Потребление тока | 4.8 Вт |
| Сторожевой таймер | Есть |
| Количество каналов дискретного ввода | 4 |
| Защита от перенапряжения | 30 В пост. ±30 В пост. |
| Тип каналов дискретного ввода | Сухой контакт |
| Напряжение лог. 1 | Замкнут на GND |
| Напряжение лог. 0 | Открытый |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Тип каналов аналогового ввода | Потенциальные |
| Количество каналов АЦП | 6 |
| Входное сопротивление | 1 МОм |
| Диапазон входных сигналов по напряжению | ±5 В 0 ~ 5 В |
| Разрешение АЦП | 12 бит |
| Количество каналов ЦАП | 1 |
| Разрешение ЦАП | 12 бит |
| Нагрузочная способность выхода по напряжению | 20 мА |
| Диапазон выходных сигналов по напряжению | ±5 В |
| Количество каналов дискретного вывода | 4 |
| Напряжение нагрузки | +10 ~ 40 В пост. |
| Максимальная нагрузка на канал | 200 мА |
| Тип каналов дискретного вывода | Sink Тип 'открытый коллектор' |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода Модуль аналогового ввода Модуль аналогового вывода |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +85 |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| BACnet | BACnet/IP Server |
| Объекты BACnet | 1 устройство, 6 AI, 1 AO, 4 BI, 4 BO |
| Поддерживаемые BIBB | DS-RP-B, DS-RPM-B, DS-WP-B, DS-WPM-B, DS-COV-B, DM-DDB-B, DM-DOB-B, DM-DCC-B, DM-TS-B, DM-UTC-B, DM-RD-B |
