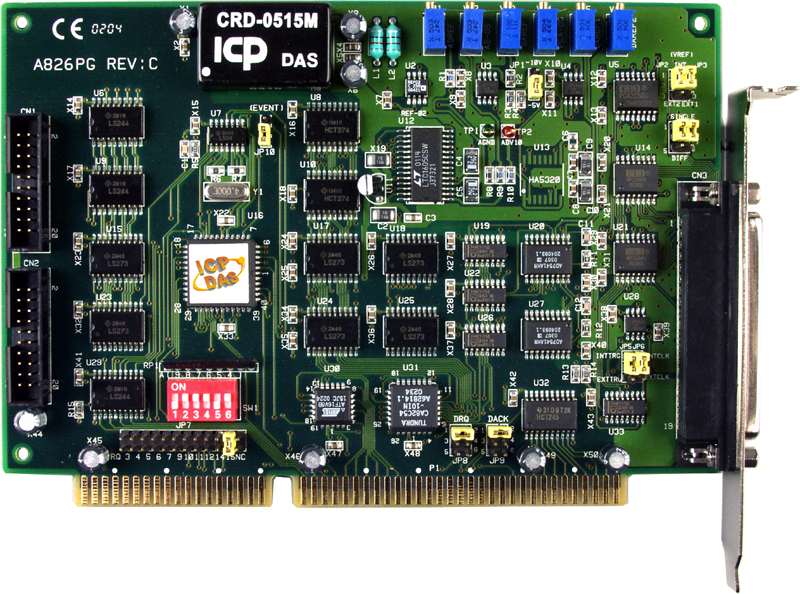

Плата A-826PG CR от компании ICP DAS представляет собой многофункциональную ISA-карту, предназначенную для расширения возможностей ввода-вывода в промышленных системах автоматизации. Она оснащена 16 аналоговыми входами, двумя аналоговыми выходами, 16 дискретными входами и 16 дискретными выходами, что делает её универсальным решением для различных задач.
Ключевые технические особенности платы A-826PG CR включают:
- Аналоговые входы: 16 каналов с разрешением 16 бит и частотой дискретизации до 100 кГц. Входное сопротивление составляет 10 МОм, что обеспечивает высокую точность измерений. Диапазоны входных сигналов: ±1,25 В, ±2,5 В, ±5 В, ±10 В.
- Аналоговые выходы: 2 канала с разрешением 12 бит и диапазонами выходных сигналов 0–5 В и 0–10 В. Точность ЦАП достигает ±0,01% при 25°C.
- Дискретные входы: 16 каналов с совместимостью 5 В/TTL и частотой отклика до 1 МГц. Напряжения логических уровней: лог. 0 — до 0,8 В, лог. 1 — от 2 В.
- Дискретные выходы: 16 каналов с нагрузочной способностью: Sink — 0,8 мА при 0,8 В; Source — -2,4 мА при 2 В. Частота отклика также достигает 1 МГц.
- Счётчики: 3 канала таймера/счётчика с максимальным разрешением 16 бит и максимальной частотой входного сигнала 10 МГц. Эталонные часы — внутренние, 2 МГц.
- Электропитание: Потребление тока составляет 950 мА при 5 В, что соответствует стандартам ISA.
- Условия эксплуатации: Рабочая температура от 0°C до +60°C, температура хранения от -25°C до +70°C. Рабочая влажность — 5–85% без конденсации.
- Габариты: Размеры платы — 172 x 122 x 22 мм, что обеспечивает удобство монтажа в стандартные слоты ISA.
Плата A-826PG CR предназначена для использования в системах контроля и управления технологическими процессами, автоматизации производственных линий, а также в лабораторных установках, где требуется высокоточный сбор и обработка данных. Её возможности позволяют интегрировать различные типы сигналов, обеспечивая гибкость и масштабируемость решений.
Преимущества платы A-826PG CR включают:
- Высокая точность измерений: 16-битное разрешение АЦП и 12-битное разрешение ЦАП обеспечивают точность данных, необходимую для критически важных приложений.
- Гибкость в настройке: Возможность выбора диапазонов входных и выходных сигналов, а также программируемое усиление (0,5, 1, 2, 4, 8) позволяют адаптировать плату под конкретные задачи.
- Совместимость: Плата поддерживает стандарты ISA, что обеспечивает её интеграцию с широким спектром существующих систем и оборудования.
- Надёжность: Спроектирована для работы в промышленных условиях с широким диапазоном температур и влажности, что гарантирует долговечность и стабильную работу в различных средах.
Плата A-826PG CR является надёжным и эффективным решением для предприятий, стремящихся повысить эффективность своих автоматизированных систем и обеспечить высокую точность данных в процессе управления и мониторинга. Её технические характеристики и возможности делают её ценным инструментом в арсенале специалистов по автоматизации и контролю.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Количество потенциальных каналов аналогового ввода | 16 |
| Температурный дрейф нуля | 15 ppm/°C |
| Габаритные размеры, мм | 172 x 122 x 22 |
| Потребление тока | 950 мА @ 5 В |
| Частота отклика | 1 МГц |
| Нагрузочная способность выходов | Sink: 0.8 мА @ 0.8 В; Source: -2.4 мА @ 2.0 В |
| Количество неизолированных каналов дискретного ввода | 16 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Частота дискретизации | 100 кГц |
| Количество каналов АЦП | 8 16 8/16 |
| Разрешение АЦП | 16 бит |
| Входное сопротивление | 10 МОм |
| Точность АЦП | ±0.01% при 25°C, ±10 В |
| Количество каналов ЦАП | 2 |
| Разрешение ЦАП | 12 бит |
| Диапазон выходных сигналов по напряжению | 0 ~ 5 В 0 ~ 10 В |
| Точность ЦАП | ±0.01% |
| Тип компьютерной шины | ISA |
| Количество каналов таймера/счётчика | 3 |
| Максимальное разрешение счетчика | 16 бит |
| Максимальная частота входного сигнала | 10 МГц |
| Эталонные часы | Внутренние, 2 МГц |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -25 ~ +70 |
| Количество каналов дискретного ввода | 16 |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Количество каналов дискретного вывода | 16 |
