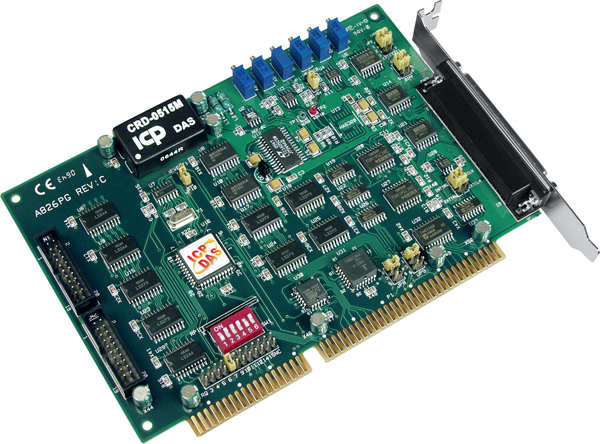

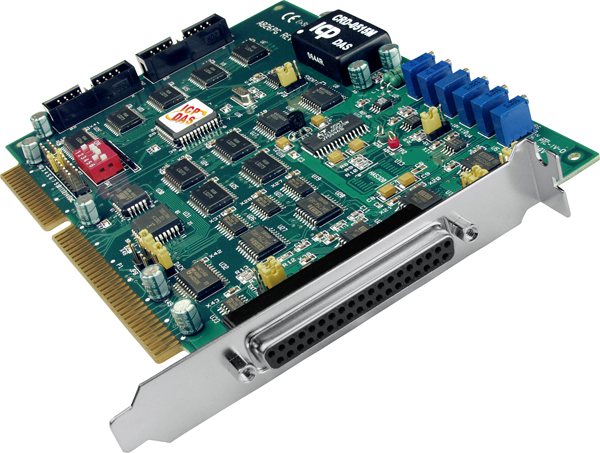

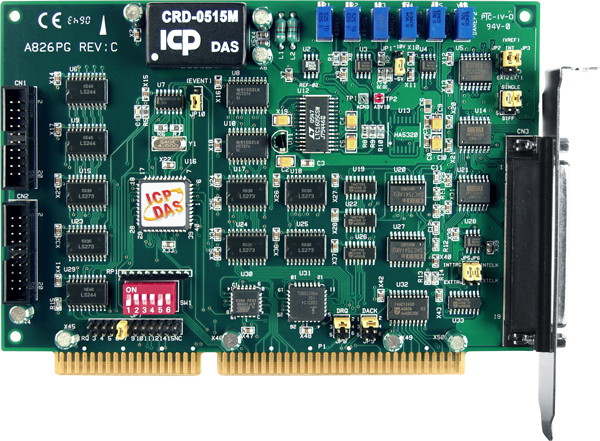

Плата A-826PG/S CR A-826PG + Daughter Board DB-8225

Плата A-826PG/S CR от компании ICP DAS представляет собой многофункциональный адаптер ISA, предназначенный для расширения возможностей ввода-вывода в промышленных системах автоматизации. В сочетании с дочерней платой DB-8225, она обеспечивает 16 аналоговых входов, 2 аналоговых выхода, 16 дискретных входов и 16 дискретных выходов, что делает её универсальным решением для различных приложений.

Ключевые технические особенности платы A-826PG/S CR включают:

• Аналоговые входы: 16 каналов с разрешением 16 бит и частотой дискретизации до 100 кГц. Диапазоны входных сигналов: ±1,25 В, ±2,5 В, ±5 В, ±10 В. Входное сопротивление составляет 10 МОм, что минимизирует влияние на измеряемые сигналы.
• Аналоговые выходы: 2 канала с разрешением 12 бит и диапазонами выходных сигналов 0–5 В и 0–10 В. Точность ЦАП достигает 0,01% от полного диапазона при температуре 25°C.
• Дискретные входы и выходы: 16 каналов для каждого типа с уровнем логического 0 до 0,8 В и логического 1 от 2 до 5 В. Максимальный выходной ток для дискретных выходов составляет 0,8 мА при 0,8 В.
• Счётчики и таймеры: 3 канала с максимальным разрешением 16 бит и частотой входного сигнала до 1 МГц. Эталонные часы — внутренние, 2 МГц.
• Электрические характеристики: Потребление тока — 950 мА при +5 В. Температурный дрейф нуля — 15 ppm/°C, что обеспечивает стабильность измерений в широком диапазоне температур.
• Физические параметры: Габаритные размеры платы — 175 x 122 x 22 мм. Рабочая температура — от 0 до +60°C, рабочая влажность — от 5% до 85% без образования конденсата.

Области применения платы A-826PG/S CR включают:

• Системы автоматизации: Использование в качестве интерфейса ввода-вывода для сбора и обработки данных с различных датчиков и исполнительных механизмов.
• Контрольно-измерительные приборы: Применение в устройствах, требующих точных измерений и управления процессами в реальном времени.
• Промышленные компьютеры: Интеграция в промышленные ПК для расширения функциональности и обеспечения взаимодействия с внешними устройствами.

Преимущества платы A-826PG/S CR:

• Высокая точность и стабильность: Точность АЦП и ЦАП, а также низкий температурный дрейф обеспечивают надежные измерения в различных условиях эксплуатации.
• Универсальность: Широкий диапазон входных и выходных сигналов позволяет интегрировать плату в разнообразные системы автоматизации.
• Компактность: Компактные размеры платы облегчают её установку в ограниченных пространствах промышленных шкафов и компьютеров.
• Совместимость: Плата совместима с операционными системами Windows и Linux, что обеспечивает гибкость при разработке программного обеспечения.

Плата A-826PG/S CR от ICP DAS является надежным и эффективным решением для расширения возможностей ввода-вывода в промышленных системах, обеспечивая высокую точность и гибкость при интеграции в различные приложения.

Основные характеристики:
