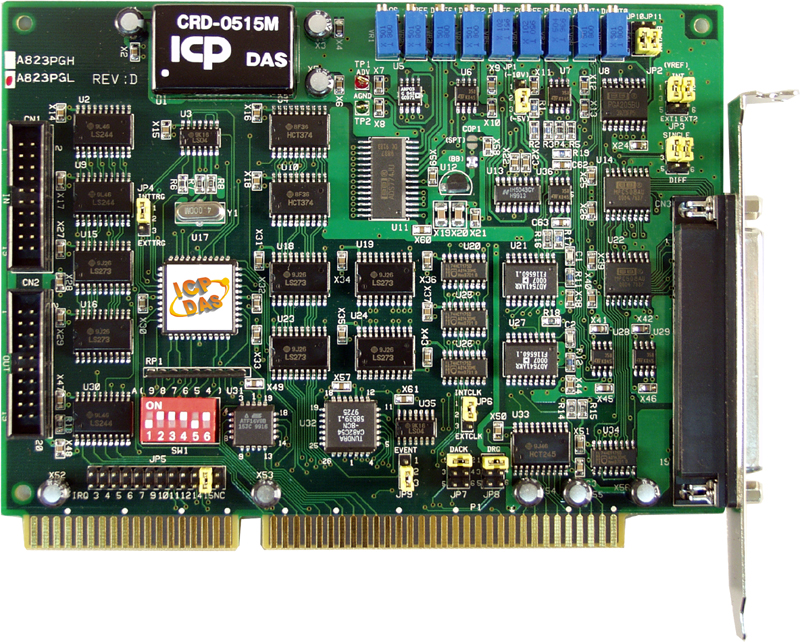

Плата A-823PGL CR 12 bit,16Ch, 125Ks/s ADC & 2 DAC Low Gain

Плата A-823PGL CR от компании ICP DAS представляет собой многофункциональное устройство расширения для компьютеров с ISA-шиной, предназначенное для высокоточных измерений и управления в промышленных приложениях. Она оснащена 16 каналами аналогового ввода, 2 каналами аналогового вывода, а также 16 каналами дискретного ввода и 16 каналами дискретного вывода, что обеспечивает гибкость в решении различных задач автоматизации и сбора данных.

Ключевые технические особенности платы A-823PGL CR включают:

• Аналого-цифровой преобразователь (АЦП): 8 каналов с разрешением 12 бит и частотой дискретизации 125 кГц. Входные диапазоны напряжения: от ±0,625 В до ±10 В, что позволяет точно измерять сигналы различных уровней.
• Цифро-аналоговый преобразователь (ЦАП): 2 канала с разрешением 12 бит, поддерживающие выходные диапазоны от ±5 В до ±10 В, обеспечивая гибкость в управлении внешними устройствами.
• Дискретные входы и выходы: 16 каналов для ввода и 16 для вывода сигналов, совместимых с логикой 5 В/TTL, что упрощает интеграцию с различными промышленными системами.
• Программируемое усиление АЦП: Возможность выбора коэффициента усиления (0,5; 1; 2; 4; 8) для каждого канала, что повышает точность измерений при работе с сигналами низкой амплитуды.
• Температурный дрейф нуля: 15 ppm/°C, обеспечивающий стабильность показаний при изменении температуры окружающей среды.
• Габаритные размеры: 163 x 124 x 22 мм, что позволяет устанавливать плату в стандартные корпуса компьютеров без необходимости модификаций.
• Потребление тока: 960 мА при +5 В, что соответствует стандартным требованиям для ISA-плат и обеспечивает эффективное использование ресурсов системы.
• Частота отклика: 1 МГц, обеспечивающая быструю реакцию на изменения входных сигналов.
• Нагрузочная способность выходов: Sink: 0,8 мА при 0,8 В; Source: -2,4 мА при 2 В, что позволяет подключать различные внешние устройства без дополнительных усилителей.
• Входное сопротивление: 10 МОм, обеспечивающее минимальное влияние на измеряемые сигналы и высокую точность показаний.
• Рабочие условия: Температурный диапазон от 0 до +60°C и влажность от 5% до 85% без конденсации, что делает плату подходящей для эксплуатации в различных промышленных средах.

Плата A-823PGL CR предназначена для использования в системах контроля и автоматизации, где требуется высокоточная обработка аналоговых и цифровых сигналов. Она идеально подходит для применения в следующих областях:

• Промышленная автоматизация: Сбор и обработка данных с датчиков, управление исполнительными механизмами, мониторинг технологических процессов.
• Системы управления зданием (BMS): Контроль климатических условий, освещения, безопасности и других систем зданий.
• Энергетика: Мониторинг и управление оборудованием на электростанциях, подстанциях, распределительных щитах.
• Тестирование и измерения: Использование в лабораториях и испытательных стендах для точных измерений и анализа сигналов.
• Системы безопасности: Интеграция в системы сигнализации, видеонаблюдения и контроля доступа для обработки сигналов с различных датчиков.

Преимущества платы A-823PGL CR включают:

• Высокая точность и стабильность: Благодаря 12-битному разрешению АЦП и ЦАП, а также низкому температурному дрейфу, плата обеспечивает надежные и точные измерения в широком диапазоне условий.
• Гибкость в настройке: Программируемое усиление АЦП и выбор диапазонов напряжения для входных и выходных сигналов позволяют адаптировать плату под специфические требования приложения.
• Простота интеграции: Совместимость с ISA-шиной и стандартными уровнями логики 5 В/TTL упрощает процесс установки и настройки в существующие системы.
• Надежность: Спроектирована для работы в промышленных условиях с широким диапазоном температур и влажности, что гарантирует долгосрочную эксплуатацию без сбоев.

Плата A-823PGL CR от ICP DAS является надежным и высокоточным решением для задач сбора и обработки данных в промышленных приложениях, обеспечивая гибкость, точность и надежность в работе.

Основные характеристики:
