Артикул:
A-823PGL/S CR
Характеристики
Полное наименование:
—

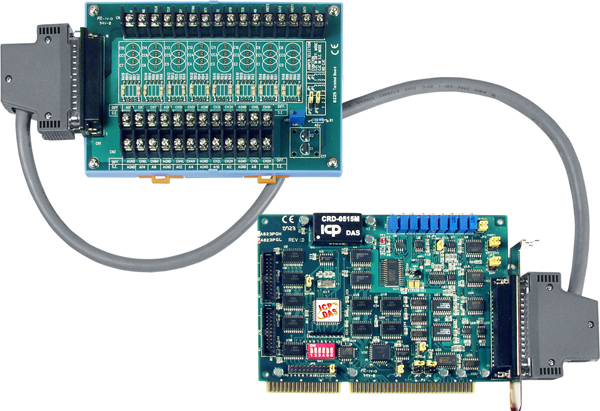

Плата A-823PGL/S CR A-823PGL + Daughter Board DB-8225
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Плата A-823PGL/S CR от компании ICP DAS представляет собой многофункциональный адаптер ISA, предназначенный для интеграции в системы автоматизации и сбора данных. В комплект поставки входят сама плата A-823PGL/S и дочерняя плата DB-8225, обеспечивающая удобство подключения и монтажа.
Ключевые технические особенности устройства включают:
- Аналоговый ввод: 16 каналов с возможностью программируемого усиления АЦП (0.5, 1, 2, 4, 8), что позволяет точно настраивать чувствительность под различные диапазоны входных сигналов. Диапазоны входных сигналов по напряжению варьируются от 0 ~ 0.625 В до ±10 В, обеспечивая гибкость при работе с различными источниками сигналов.
- Аналоговый вывод: 2 канала ЦАП с разрешением 12 бит и диапазоном выходных сигналов от 0 ~ 5 В до ±10 В, что гарантирует высокую точность и стабильность выходных сигналов.
- Дискретный ввод/вывод: 16 каналов дискретного ввода и 16 каналов дискретного вывода, поддерживающих различные уровни логических сигналов, что расширяет возможности взаимодействия с различными устройствами и системами.
- Счетчики/таймеры: 3 канала с максимальной частотой входного сигнала до 10 МГц и разрешением 16 бит, что позволяет эффективно измерять частоту и импульсные сигналы в широком диапазоне.
- Частота дискретизации: 125 кГц, обеспечивающая высокую скорость обработки сигналов и точность измерений.
- Температурный дрейф нуля: 15 ppm/°C, что минимизирует погрешности измерений при изменении температуры окружающей среды.
- Габаритные размеры: 163 x 124 x 22 мм, что позволяет интегрировать плату в различные корпуса и системы с ограниченным пространством.
- Потребление тока: 960 мА при +5 В, что соответствует стандартным требованиям для ISA-устройств.
Области применения платы A-823PGL/S CR включают:
- Системы автоматизации: интеграция в системы управления технологическими процессами, где требуется точный сбор и обработка аналоговых и цифровых сигналов.
- Системы сбора данных: использование в качестве интерфейса для подключения различных датчиков и исполнительных механизмов, обеспечивая гибкость и расширяемость системы.
- Контроль и мониторинг: применение в системах контроля параметров оборудования и процессов, где необходима высокая точность измерений и надежность работы.
Преимущества платы A-823PGL/S CR:
- Гибкость конфигурации: возможность программируемого усиления АЦП и широкий диапазон входных/выходных сигналов позволяют адаптировать плату под специфические требования различных приложений.
- Высокая точность: 12-битное разрешение АЦП и ЦАП, а также низкий температурный дрейф обеспечивают стабильность и точность измерений в различных условиях эксплуатации.
- Универсальность: поддержка различных типов сигналов и интерфейсов делает плату совместимой с широким спектром оборудования и систем.
- Компактность: небольшие габаритные размеры облегчают интеграцию платы в ограниченные пространства и различные корпуса.
Плата A-823PGL/S CR от ICP DAS является надежным и высокоточным решением для интеграции в системы автоматизации и сбора данных, обеспечивая гибкость, точность и совместимость с различным оборудованием и приложениями.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Количество потенциальных каналов аналогового ввода | 16 |
| Программируемое усиление АЦП | 0.5, 1 , 2 , 4 , 8 |
| Температурный дрейф нуля | 15 ppm/°C |
| Габаритные размеры, мм | 163 x 124 x 22 |
| Потребление тока | 960 мА при +5 В |
| Частота отклика | 1 МГц |
| Нагрузочная способность выходов | Sink: 0.8 мА при 0.8 В; Source: -2.4 мА при 2 В |
| Количество неизолированных каналов дискретного ввода | 16 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Частота дискретизации | 125 кГц |
| Количество каналов АЦП | 8 |
| Разрешение АЦП | 12 бит |
| Входное сопротивление | 10 МОм |
| Диапазон входных сигналов по напряжению | 0 ~ 1.25 В 0 ~ 0.625 В ±0.625 В 0 ~ 10 В 0 ~ 2.5 В ±5 В 0 ~ 5 В ±10 В ±2.5 В ±1.25 В |
| Точность АЦП | ±0.01% при 25°C, ±10 В |
| Количество каналов ЦАП | 2 |
| Разрешение ЦАП | 12 бит |
| Диапазон выходных сигналов по напряжению | ±5 В ±10 В 0 ~ 5 В 0 ~ 10 В |
| Сопротивление нагрузки | 0.1 Ом |
| Точность ЦАП | 0.01% от полного диапазона ±0.01% |
| Тип компьютерной шины | ISA |
| Дочерняя плата | Да |
| Количество каналов таймера/счётчика | 3 |
| Максимальное разрешение счетчика | 16 бит |
| Максимальная частота входного сигнала | 10 МГц |
| Эталонные часы | Внутренние, 2 МГц |
| Монтаж | В контроллер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 16 |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Количество каналов дискретного вывода | 16 |
