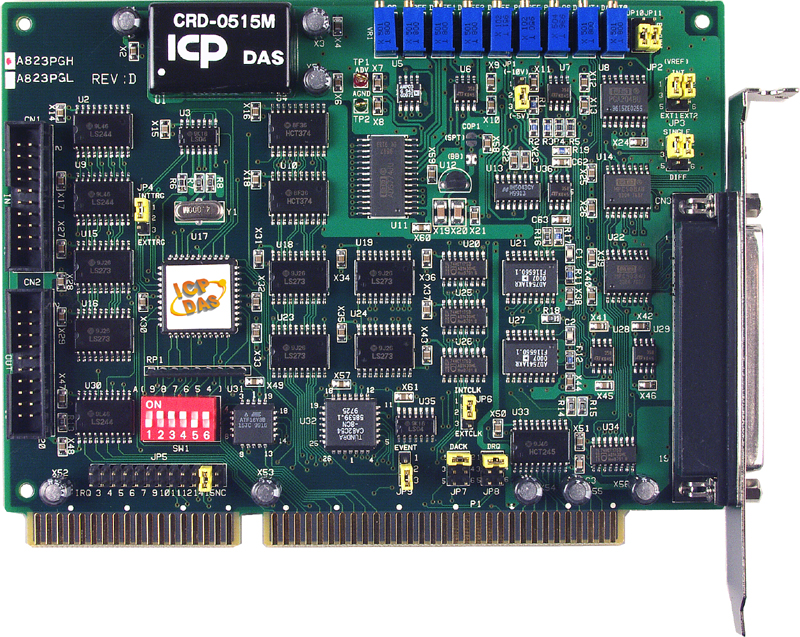

Плата A-823PGH CR от компании ICP DAS представляет собой многофункциональное устройство ISA-шины, предназначенное для высокоточных измерений и управления в промышленных системах автоматизации. Она оснащена 16 аналоговыми входами, 2 аналоговыми выходами, 16 дискретными входами и 16 дискретными выходами, что делает её универсальным решением для разнообразных задач.
Ключевые технические особенности платы A-823PGH CR включают:
- Аналоговый ввод: 16 каналов с разрешением 12 бит и частотой дискретизации 125 кГц. Диапазоны входных сигналов варьируются от ±0,005 В до ±10 В, обеспечивая гибкость при работе с различными датчиками и источниками сигналов.
- Аналоговый вывод: 2 канала с разрешением 12 бит и диапазонами выходных сигналов ±5 В, ±10 В, 0–5 В и 0–10 В, что позволяет точно управлять исполнительными механизмами.
- Дискретный ввод/вывод: 16 каналов для ввода и 16 для вывода с совместимостью с 5 В/TTL логикой. Напряжение логического "0" на входах не превышает 0,8 В, а логического "1" — не менее 2 В, что соответствует стандартам цифровых сигналов.
- Счётчики/таймеры: 3 канала с максимальным разрешением 16 бит и частотой входного сигнала до 10 МГц, обеспечивая точное измерение времени и частоты.
- Эталонные часы: Внутренний генератор с частотой 2 МГц, обеспечивающий стабильную синхронизацию системы.
- Питание: Потребление тока составляет 960 мА при напряжении +5 В, что соответствует стандартам ISA-шины.
- Условия эксплуатации: Рабочая температура от 0 до +60°C и влажность от 5% до 85% без конденсации, что позволяет использовать плату в различных промышленных условиях.
- Габариты: Компактные размеры 163 x 124 x 22 мм облегчают интеграцию платы в ограниченные пространства.
Плата A-823PGH CR предназначена для применения в системах контроля и управления технологическими процессами, автоматизации производственных линий, мониторинга и сбора данных с различных датчиков и исполнительных механизмов. Её возможности позволяют эффективно решать задачи в области промышленной автоматизации, где требуется высокая точность измерений и надежность работы.
Преимущества платы A-823PGH CR включают:
- Гибкость конфигурации: Возможность работы с различными диапазонами входных и выходных сигналов, что делает плату универсальной для различных приложений.
- Высокая точность: Разрешение 12 бит и точность АЦП ±0,01% при 25°C обеспечивают достоверность измерений.
- Надежность: Спроектирована для работы в промышленных условиях с широким диапазоном температур и влажности.
- Совместимость: Поддержка стандартов ISA-шины и совместимость с 5 В/TTL логикой обеспечивают легкую интеграцию в существующие системы.
Плата A-823PGH CR является надежным и эффективным решением для задач промышленной автоматизации, требующих высокоточных измерений и управления. Её технические характеристики и возможности делают её подходящей для широкого спектра приложений в различных отраслях промышленности.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Количество потенциальных каналов аналогового ввода | 16 |
| Программируемое усиление АЦП | 0.5, 1 , 2 , 4 , 8 |
| Температурный дрейф нуля | 15 ppm/°C |
| Габаритные размеры, мм | 163 x 124 x 22 |
| Потребление тока | 960 мА при +5 В |
| Частота отклика | 1 МГц |
| Нагрузочная способность выходов | Sink: 0.8 мА при 0.8 В; Source: -2.4 мА при 2 В |
| Количество неизолированных каналов дискретного ввода | 16 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Частота дискретизации | 125 кГц |
| Количество каналов АЦП | 8 |
| Разрешение АЦП | 12 бит |
| Диапазон входных сигналов по напряжению | ±0.5 В ±0.1 В ±0.05 В ±0.01 В ±0.005 В 0 ~ 0.1 В 0 ~ 0.01 В 0 ~ 10 В ±5 В ±1 В 0 ~ 1 В |
| Точность АЦП | ±0.01% при 25°C, ±10 В |
| Количество каналов ЦАП | 2 |
| Разрешение ЦАП | 12 бит |
| Диапазон выходных сигналов по напряжению | ±5 В ±10 В 0 ~ 5 В 0 ~ 10 В |
| Точность ЦАП | 0.01% от полного диапазона ±0.01% |
| Тип компьютерной шины | ISA |
| Количество каналов таймера/счётчика | 3 |
| Максимальное разрешение счетчика | 16 бит |
| Максимальная частота входного сигнала | 10 МГц |
| Эталонные часы | Внутренние, 2 МГц |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 16 |
| Входное сопротивление | 4.7 кОм |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Совместимость | 5 В/ТТЛ |
| Количество каналов дискретного вывода | 16 |
