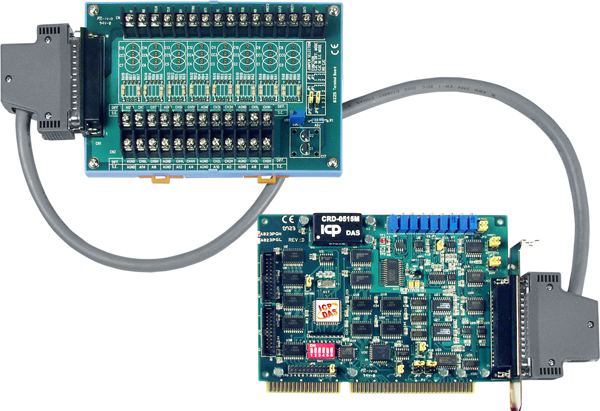

Плата A-823PGH/S CR от компании ICP DAS представляет собой многофункциональную ISA-плату ввода-вывода, предназначенную для интеграции в промышленные системы автоматизации и контроля. В комплекте с дочерней платой DB-8225 устройство обеспечивает расширенные возможности для обработки аналоговых и дискретных сигналов, а также для измерения частоты и импульсов.
Ключевые технические особенности платы A-823PGH/S CR включают:
- Аналоговый ввод: 16 каналов с разрешением 12 бит и частотой дискретизации 125 кГц. Программируемое усиление АЦП: 0.5, 1, 5, 10, 50, 100, 500, 1000. Диапазоны входных сигналов: ±0.5 В, ±0.1 В, ±0.05 В, ±0.01 В, ±0.005 В, 0 ~ 0.1 В, 0 ~ 0.01 В, 0 ~ 10 В, ±5 В, ±1 В. Точность АЦП: ±0.01% при 25°C, ±10 В. Входное сопротивление: 10 МОм.
- Аналоговый вывод: 2 канала с разрешением 12 бит. Диапазоны выходных сигналов: ±5 В, ±10 В, 0 ~ 5 В, 0 ~ 10 В. Точность ЦАП: 0.01% от полного диапазона, ±0.01%. Сопротивление нагрузки: 0.1 Ом.
- Дискретный ввод/вывод: 16 неизолированных каналов дискретного ввода и 16 неизолированных каналов дискретного вывода. Частота отклика: 1 МГц. Нагрузочная способность выходов: Sink: 0.8 мА при 0.8 В; Source: -2.4 мА при 2 В. Напряжение логического уровня "0": 0.8 В макс.; логического уровня "1": 2 В мин.
- Счетчики: 3 канала таймера/счётчика с максимальным разрешением 16 бит и максимальной частотой входного сигнала 10 МГц. Эталонные часы: внутренние, 2 МГц.
- Электропитание: Потребление тока 960 мА при +5 В.
- Условия эксплуатации: Рабочая температура от 0 до +60°C, рабочая влажность 5–85% без образования конденсата. Габаритные размеры: 163 x 124 x 22 мм.
Плата A-823PGH/S CR предназначена для использования в различных областях промышленности, включая системы автоматизации, контроль и измерение, а также в строительстве и ремонтных мастерских. Ее возможности позволяют эффективно решать задачи, связанные с обработкой аналоговых и дискретных сигналов, а также с измерением частоты и импульсов, обеспечивая высокую точность и надежность работы.
Устройство совместимо с операционными системами Windows XP, Windows 7, Windows Vista и Linux kernel 2.6, что обеспечивает гибкость при интеграции в существующие системы. Плата поддерживает различные среды разработки, включая Visual C++, Visual Basic, Delphi, C++ Builder и LabVIEW, что упрощает процесс разработки и внедрения приложений.
Преимущества платы A-823PGH/S CR включают:
- Высокая точность и надежность при обработке сигналов.
- Гибкость в настройке диапазонов входных и выходных сигналов.
- Совместимость с широким спектром операционных систем и сред разработки.
- Компактные размеры, позволяющие интеграцию в ограниченные пространства.
При выборе платы A-823PGH/S CR для вашего проекта вы получаете надежное и высокопроизводительное решение для решения задач автоматизации и контроля в промышленной сфере.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Количество потенциальных каналов аналогового ввода | 16 |
| Программируемое усиление АЦП | 0.5, 1, 5, 10, 50, 100, 500, 1000 |
| Температурный дрейф нуля | 15 ppm/°C |
| Габаритные размеры, мм | 163 x 124 x 22 |
| Потребление тока | 960 мА при +5 В |
| Частота отклика | 1 МГц 1 Мгц |
| Нагрузочная способность выходов | Sink: 0.8 мА при 0.8 В; Source: -2.4 мА при 2 В |
| Количество неизолированных каналов дискретного ввода | 16 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Частота дискретизации | 125 кГц |
| Количество каналов АЦП | 8 |
| Разрешение АЦП | 12 бит |
| Входное сопротивление | 10 МОм 4.7 кОм |
| Диапазон входных сигналов по напряжению | ±0.5 В ±0.1 В ±0.05 В ±0.01 В ±0.005 В 0 ~ 0.1 В 0 ~ 0.01 В 0 ~ 10 В ±5 В ±1 В 0 ~ 1 В |
| Точность АЦП | ±0.01% при 25°C, ±10 В |
| Количество каналов ЦАП | 2 |
| Разрешение ЦАП | 12 бит |
| Диапазон выходных сигналов по напряжению | ±5 В ±10 В 0 ~ 5 В 0 ~ 10 В |
| Сопротивление нагрузки | 0.1 Ом |
| Точность ЦАП | 0.01% от полного диапазона ±0.01% |
| Тип компьютерной шины | ISA |
| Дочерняя плата | Да |
| Количество каналов таймера/счётчика | 3 |
| Максимальное разрешение счетчика | 16 бит |
| Максимальная частота входного сигнала | 10 МГц |
| Эталонные часы | Внутренние, 2 МГц |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 16 |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Совместимость | 5 В/ТТЛ |
| Количество каналов дискретного вывода | 16 |
