Артикул:
A-822PGL/S
Характеристики
Полное наименование:
—

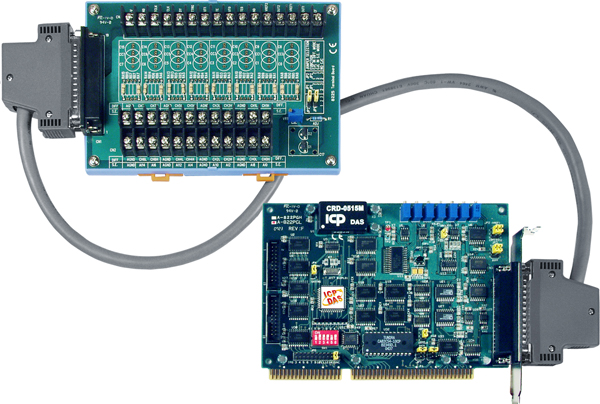

Плата A-822PGL/S A-822PGL + Daughter Board DB-8225
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Плата A-822PGL/S от компании ICP DAS представляет собой многофункциональный адаптер ISA, предназначенный для расширения возможностей ввода-вывода в промышленных системах. В комплект входит дочерняя плата DB-8225, обеспечивающая дополнительные функциональные возможности.
Ключевые технические особенности устройства включают:
- Аналоговый ввод: 16 каналов с разрешением 12 бит и частотой дискретизации до 125 кГц. Возможность выбора диапазонов входных сигналов: от ±0,625 В до ±10 В, включая 0–5 В и 0–10 В.
- Аналоговый вывод: 2 канала с разрешением 12 бит, поддерживающие диапазоны выходных сигналов: ±10 В, 0–5 В и 0–10 В.
- Цифровой ввод: 16 каналов с уровнем логического "0" до 0,8 В и логического "1" от 2 В, обеспечивающие частоту отклика до 1 МГц.
- Цифровой вывод: 16 каналов с уровнем логического "0" до 0,4 В и логического "1" от 2,4 В, с нагрузочной способностью выходов: Sink: 0,8 мА при 0,8 В; Source: -2,4 мА при 2 В.
- Таймер/счётчик: 3 канала с максимальной частотой входного сигнала до 10 МГц и максимальным разрешением 16 бит.
- Программируемое усиление АЦП: 0,5, 1, 2, 4, 8, 10, 50, 100, 500 и 1000, позволяющее адаптировать устройство под различные уровни сигналов.
- Температурный дрейф нуля: 15 ppm/°C, обеспечивающий стабильность показаний при изменении температуры.
- Габаритные размеры: 163 x 124 x 22 мм, что позволяет интегрировать плату в стандартные корпуса.
- Потребление тока: 960 мА при +5 В, что соответствует стандартным требованиям для ISA-устройств.
- Рабочая температура: от 0 до +60°C, обеспечивая надежную работу в различных промышленных условиях.
- Рабочая влажность: от 5% до 85% без образования конденсата, что расширяет область применения устройства.
Плата A-822PGL/S предназначена для использования в системах автоматизации, контроля и измерений, где требуется высокоточный сбор и обработка данных. Она находит применение в различных отраслях промышленности, включая машиностроение, энергетику, химическую промышленность и другие сферы, где необходима интеграция с существующими системами на базе ISA-шины.
Преимущества использования платы A-822PGL/S включают:
- Гибкость конфигурации: возможность выбора различных диапазонов входных и выходных сигналов, а также программируемое усиление АЦП, что позволяет адаптировать устройство под специфические требования приложения.
- Высокая точность и стабильность: 12-битное разрешение АЦП и ЦАП, а также низкий температурный дрейф нуля обеспечивают надежные и точные измерения в широком диапазоне температур.
- Совместимость: поддержка стандартной ISA-шины и совместимость с различными операционными системами, включая Windows и Linux, а также средами разработки, такими как LabVIEW, VB, VC, Delphi и BCB, упрощают интеграцию в существующие системы.
- Компактные размеры: габариты 163 x 124 x 22 мм позволяют устанавливать плату в ограниченные пространства, характерные для промышленных шкафов и панелей.
Плата A-822PGL/S является надежным и гибким решением для задач сбора и обработки данных в промышленных приложениях, обеспечивая высокую точность, стабильность и совместимость с различными системами и средами разработки.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Количество потенциальных каналов аналогового ввода | 16 |
| Программируемое усиление АЦП | 0.5, 1 , 2 , 4 , 8 |
| Температурный дрейф нуля | 15 ppm/°C |
| Габаритные размеры, мм | 163 x 124 x 22 |
| Потребление тока | 960 мА при +5 В |
| Частота отклика | 1 МГц |
| Нагрузочная способность выходов | Sink: 0.8 мА при 0.8 В; Source: -2.4 мА при 2 В |
| Количество неизолированных каналов дискретного ввода | 16 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Частота дискретизации | 125 кГц |
| Количество каналов АЦП | 8 16 16/8 |
| Разрешение АЦП | 12 бит |
| Диапазон входных сигналов по напряжению | 0 ~ 1.25 В ±0.625 В 0 ~ 10 В 0 ~ 2.5 В ±5 В 0 ~ 5 В ±10 В ±2.5 В ±1.25 В |
| Точность АЦП | ±0.01% при 25°C, ±10 В |
| Количество каналов ЦАП | 2 |
| Разрешение ЦАП | 12 бит |
| Диапазон выходных сигналов по напряжению | ±10 В 0 ~ 5 В 0 ~ 10 В |
| Сопротивление нагрузки | 0.1 Ом |
| Точность ЦАП | 0.01% от полного диапазона ±0.01% |
| Тип компьютерной шины | ISA |
| Дочерняя плата | Да |
| Количество каналов таймера/счётчика | 3 |
| Максимальное разрешение счетчика | 16 бит |
| Максимальная частота входного сигнала | 10 МГц |
| Эталонные часы | Внутренние, 2 МГц |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 16 |
| Входное сопротивление | 4.7 кОм |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Совместимость | 5 В/ТТЛ |
| Количество каналов дискретного вывода | 16 |
