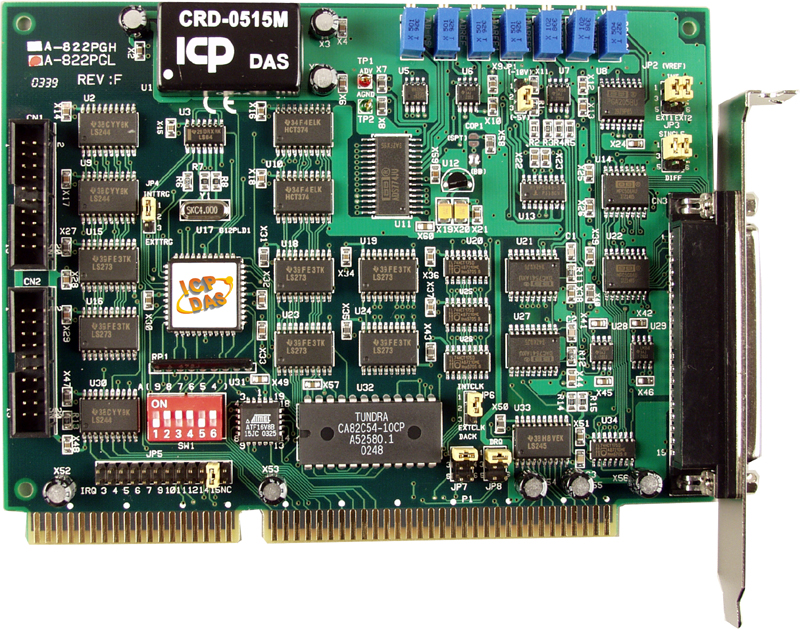

Плата A-822PGL от компании ICP DAS представляет собой многофункциональную ISA-плату, предназначенную для интеграции в системы автоматизации и сбора данных. Она оснащена 16 аналоговыми входами (AI), 2 аналоговыми выходами (AO), 16 дискретными входами (DI) и 16 дискретными выходами (DO), что обеспечивает широкие возможности для обработки сигналов различного типа.
Ключевые технические особенности платы A-822PGL включают:
- Аналоговые входы: 16 каналов с разрешением 12 бит и частотой дискретизации 125 кГц. Поддерживаются различные диапазоны входных напряжений: от ±0,625 В до ±10 В, что позволяет работать с широким спектром сигналов.
- Аналоговые выходы: 2 канала с разрешением 12 бит, обеспечивающие точную генерацию выходных сигналов в диапазоне от 0 до 10 В или ±10 В.
- Дискретные входы и выходы: 16 каналов для ввода и 16 для вывода, с возможностью работы в режиме Sink и Source, что обеспечивает гибкость при подключении различных устройств.
- Точность и стабильность: Точность АЦП составляет ±0,01% при 25°C, а температурный дрейф нуля — 15 ppm/°C, что гарантирует высокую стабильность измерений в различных условиях эксплуатации.
- Эталонные часы и таймеры: Внутренние эталонные часы с частотой 2 МГц и три таймера/счётчика с максимальным разрешением 16 бит и частотой входного сигнала до 10 МГц, что расширяет возможности временных измерений и синхронизации.
- Энергопотребление: Плата потребляет 960 мА при напряжении +5 В, что следует учитывать при проектировании системы питания.
- Условия эксплуатации: Рабочая температура от 0 до +60°C и влажность от 5% до 85% без конденсации, что делает плату подходящей для использования в различных промышленных средах.
- Габариты: Компактные размеры 163 x 124 x 22 мм облегчают интеграцию платы в ограниченные пространства.
Плата A-822PGL предназначена для применения в системах автоматизации, контроле технологических процессов, сборе и обработке данных в реальном времени. Она идеально подходит для использования в промышленной автоматике, системах мониторинга и управления, а также в научных исследованиях, где требуется высокая точность и надежность измерений.
Преимущества платы A-822PGL включают:
- Гибкость подключения: Поддержка различных диапазонов входных и выходных сигналов позволяет интегрировать плату в системы с разнообразными требованиями к сигналам.
- Высокая точность и стабильность: Точные измерения и минимальный температурный дрейф обеспечивают надежную работу в условиях переменных температур и других внешних факторов.
- Компактность: Малые габариты облегчают установку платы в ограниченных пространствах, что важно при модернизации существующих систем.
- Широкий спектр применения: Универсальность платы позволяет использовать ее в различных отраслях промышленности, включая машиностроение, энергетику, нефтехимию и другие.
Плата A-822PGL совместима с операционными системами Windows 2000, XP, Vista, 7 (32 бита) и поддерживает драйверы для Linux, что обеспечивает гибкость при выборе программного обеспечения для системы. Для расширения функциональности доступны дополнительные платы расширения, такие как DB-8225, которые могут быть подключены к основной плате для увеличения количества входов и выходов.
В заключение, плата A-822PGL от ICP DAS представляет собой надежное и высокоточное решение для задач сбора и обработки данных в реальном времени, обеспечивая гибкость, точность и стабильность работы в различных промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Количество потенциальных каналов аналогового ввода | 16 |
| Программируемое усиление АЦП | 0.5, 1 , 2 , 4 , 8 |
| Температурный дрейф нуля | 15 ppm/°C |
| Габаритные размеры, мм | 163 x 124 x 22 |
| Потребление тока | 960 мА при +5 В |
| Частота отклика | 1 МГц |
| Нагрузочная способность выходов | Sink: 0.8 мА при 0.8 В; Source: -2.4 мА при 2 В |
| Количество неизолированных каналов дискретного ввода | 16 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Частота дискретизации | 125 кГц |
| Количество каналов АЦП | 8 16 16/8 |
| Разрешение АЦП | 12 бит |
| Диапазон входных сигналов по напряжению | 0 ~ 1.25 В ±0.625 В 0 ~ 10 В 0 ~ 2.5 В ±5 В 0 ~ 5 В ±10 В ±2.5 В ±1.25 В |
| Точность АЦП | ±0.01% при 25°C, ±10 В |
| Количество каналов ЦАП | 2 |
| Разрешение ЦАП | 12 бит |
| Диапазон выходных сигналов по напряжению | ±10 В 0 ~ 5 В 0 ~ 10 В |
| Сопротивление нагрузки | 0.1 Ом |
| Точность ЦАП | 0.01% от полного диапазона ±0.01% |
| Тип компьютерной шины | ISA |
| Количество каналов таймера/счётчика | 3 |
| Максимальное разрешение счетчика | 16 бит |
| Максимальная частота входного сигнала | 10 МГц |
| Эталонные часы | Внутренние, 2 МГц |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 16 |
| Входное сопротивление | 4.7 кОм |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Совместимость | 5 В/ТТЛ |
| Количество каналов дискретного вывода | 16 |
