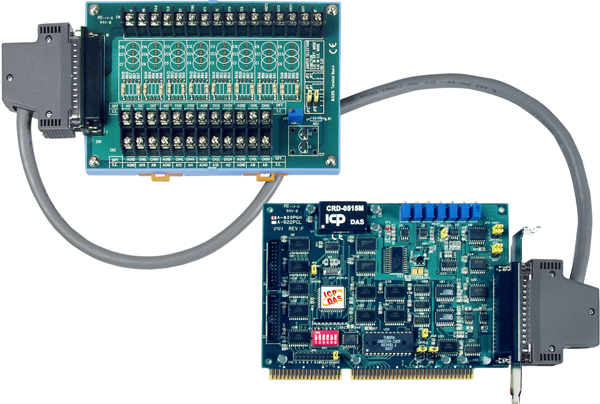

Плата A-822PGH/S от компании ICP DAS представляет собой многофункциональный адаптер ISA, предназначенный для расширения возможностей ввода-вывода в промышленных компьютерах. В комплекте с дочерней платой DB-8225 устройство обеспечивает 16 аналоговых входов, 2 аналоговых выхода, 16 дискретных входов и 16 дискретных выходов, что делает его универсальным решением для различных задач автоматизации.
Ключевые технические особенности платы A-822PGH/S включают:
- Аналоговые входы: 16 каналов с разрешением 12 бит, поддерживающие программируемое усиление в диапазоне от 0,5 до 1000, что позволяет точно измерять сигналы с различной амплитудой.
- Аналоговые выходы: 2 канала с разрешением 12 бит, обеспечивающие выходные напряжения ±10 В, 0–10 В и 0–5 В для гибкости в управлении внешними устройствами.
- Дискретные входы и выходы: 16 каналов для ввода и 16 для вывода, совместимые с уровнями 5 В/TTL, с частотой отклика 1 МГц, что обеспечивает быструю обработку сигналов.
- Счетчик: 3 канала с максимальным разрешением 16 бит и частотой входного сигнала до 10 МГц, позволяющие точно измерять частоту и импульсные сигналы.
- Частота дискретизации: 125 кГц, обеспечивающая высокую скорость сбора данных для динамических процессов.
- Температурный дрейф нуля: 15 ppm/°C, что гарантирует стабильность измерений при изменении температуры окружающей среды.
- Габаритные размеры: 163 x 124 x 22 мм, что позволяет интегрировать плату в стандартные корпуса промышленных компьютеров.
- Потребление тока: 960 мА при +5 В, что соответствует стандартным требованиям для ISA-совместимых устройств.
- Условия эксплуатации: рабочая температура от 0 до +60°C и влажность от 5 до 85% без конденсации, что делает плату надежной в различных промышленных условиях.
Плата A-822PGH/S находит применение в различных областях промышленности, включая системы автоматизации, контроль и управление технологическими процессами, а также в задачах сбора и обработки данных. Ее возможности позволяют интегрировать устройство в существующие системы, обеспечивая расширение функционала без необходимости значительных изменений в инфраструктуре.
Преимущества платы A-822PGH/S включают:
- Гибкость конфигурации: возможность программируемого усиления и выбора диапазонов входных и выходных сигналов для адаптации к различным задачам.
- Высокая скорость обработки: частота дискретизации 125 кГц и частота отклика 1 МГц обеспечивают быструю реакцию на изменения в системе.
- Надежность: широкий диапазон рабочих температур и устойчивость к внешним воздействиям гарантируют долгосрочную эксплуатацию в промышленных условиях.
- Совместимость: стандартный интерфейс ISA и поддержка различных операционных систем, включая Windows и Linux, обеспечивают легкую интеграцию в существующие системы.
Плата A-822PGH/S является надежным и эффективным решением для расширения возможностей ввода-вывода в промышленных компьютерах, обеспечивая высокую точность и скорость обработки данных в различных приложениях автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Количество потенциальных каналов аналогового ввода | 16 |
| Программируемое усиление АЦП | 0.5, 1, 5, 10, 50, 100, 500, 1000 |
| Температурный дрейф нуля | 15 ppm/°C |
| Габаритные размеры, мм | 163 x 124 x 22 |
| Потребление тока | 960 мА при +5 В |
| Частота отклика | 1 МГц |
| Нагрузочная способность выходов | Sink: 0.8 мА при 0.8 В; Source: -2.4 мА при 2 В |
| Количество неизолированных каналов дискретного ввода | 16 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Частота дискретизации | 125 кГц |
| Количество каналов АЦП | 8/16 16/8 |
| Разрешение АЦП | 12 бит |
| Входное сопротивление | 10 МОм 4.7 кОм |
| Диапазон входных сигналов по напряжению | ±0.5 В ±0.1 В ±0.05 В ±0.01 В ±0.005 В 0 ~ 0.1 В 0 ~ 0.01 В 0 ~ 10 В ±5 В ±1 В 0 ~ 1 В |
| Точность АЦП | ±0.01% при 25°C, ±10 В |
| Количество каналов ЦАП | 2 |
| Разрешение ЦАП | 12 бит |
| Диапазон выходных сигналов по напряжению | ±10 В 0 ~ 10 В 0 ~ 5 В |
| Сопротивление нагрузки | 0.1 Ом |
| Точность ЦАП | 0.01% от полного диапазона ±0.01% |
| Тип компьютерной шины | ISA |
| Дочерняя плата | Да |
| Количество каналов таймера/счётчика | 3 |
| Максимальное разрешение счетчика | 16 бит |
| Максимальная частота входного сигнала | 10 МГц |
| Эталонные часы | Внутренние, 2 МГц |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 16 |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Совместимость | 5 В/ТТЛ |
| Количество каналов дискретного вывода | 16 |
