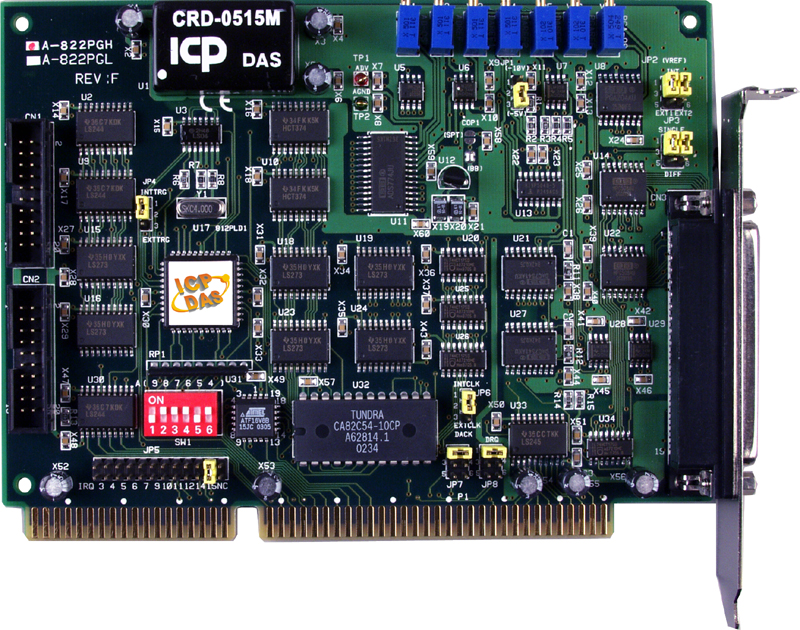

Плата A-822PGH от компании ICP DAS представляет собой многофункциональную ISA-плату ввода-вывода, предназначенную для применения в промышленных системах автоматизации и сбора данных. Она обеспечивает интеграцию различных типов сигналов в одном устройстве, что упрощает архитектуру системы и снижает затраты на оборудование.
Ключевые технические особенности платы A-822PGH включают:
- Аналоговый ввод: 16 каналов с разрешением 12 бит и частотой дискретизации до 125 кГц. Возможность выбора программируемого усиления АЦП (0.5, 1, 5, 10, 50, 100, 500, 1000) позволяет адаптировать устройство под различные уровни сигналов. Точность АЦП составляет ±0.01% при 25°C и ±10 В, а температурный дрейф нуля — 15 ppm/°C.
- Аналоговый вывод: 2 канала с разрешением 12 бит и диапазоном выходных сигналов ±10 В, 0 ~ 5 В, 0 ~ 10 В. Точность ЦАП достигает 0.01% от полного диапазона при 25°C и ±10 В.
- Дискретный ввод/вывод: 16 неизолированных каналов для ввода и 16 для вывода. Входное напряжение логического 0 — до 0.8 В, логического 1 — от 2 В. Выходное напряжение логического 0 — до 0.4 В, логического 1 — от 2.4 В. Нагрузочная способность выходов: Sink — 0.8 мА при 0.8 В; Source — -2.4 мА при 2 В. Частота отклика — 1 МГц.
- Счетчики: 3 независимых канала с разрешением 16 бит и максимальной частотой входного сигнала 10 МГц. Эталонные часы — внутренние, 2 МГц.
- Электропитание: Потребление тока — 960 мА при +5 В.
- Условия эксплуатации: Рабочая температура — от 0 до +60°C; температура хранения — от -20 до +70°C; рабочая влажность — от 5% до 85% без образования конденсата.
- Габариты: 163 x 124 x 22 мм.
Плата A-822PGH предназначена для использования в системах автоматизации, где требуется интеграция различных типов сигналов, таких как системы управления технологическими процессами, системы мониторинга и контроля, а также в приложениях, связанных с обработкой сигналов в реальном времени. Ее возможности позволяют эффективно решать задачи сбора и обработки данных в промышленных условиях.
Преимущества платы A-822PGH включают:
- Компактность и интегрированность функций, что снижает требования к пространству и упрощает проектирование системы.
- Высокая точность и скорость обработки сигналов, обеспечивающие надежную работу в реальном времени.
- Гибкость настройки параметров усиления и диапазонов сигналов, позволяющая адаптировать устройство под конкретные задачи.
- Широкий диапазон рабочих температур и влажности, что делает плату подходящей для эксплуатации в различных промышленных средах.
Плата A-822PGH совместима с операционными системами Windows (2000, XP, Vista, 7) и Linux (ядро 2.4.X/2.6.X/3.8.X), что обеспечивает гибкость в выборе программного обеспечения для разработки и эксплуатации приложений. Для интеграции с другими устройствами и системами доступны драйверы и библиотеки для различных языков программирования, включая C++, Delphi, LabVIEW, Visual Basic и Visual C++. Это позволяет легко интегрировать плату в существующие системы и разрабатывать новые приложения с использованием широкого спектра инструментов разработки.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Количество потенциальных каналов аналогового ввода | 16 |
| Программируемое усиление АЦП | 0.5, 1, 5, 10, 50, 100, 500, 1000 |
| Температурный дрейф нуля | 15 ppm/°C |
| Габаритные размеры, мм | 163 x 124 x 22 |
| Потребление тока | 960 мА при +5 В |
| Частота отклика | 1 МГц |
| Нагрузочная способность выходов | Sink: 0.8 мА при 0.8 В; Source: -2.4 мА при 2 В |
| Количество неизолированных каналов дискретного ввода | 16 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Частота дискретизации | 125 кГц |
| Количество каналов АЦП | 8 16 16/8 |
| Разрешение АЦП | 12 бит |
| Диапазон входных сигналов по напряжению | ±0.5 В ±0.1 В ±0.05 В ±0.01 В ±0.005 В 0 ~ 0.1 В 0 ~ 0.01 В 0 ~ 10 В ±5 В ±1 В 0 ~ 1 В |
| Точность АЦП | ±0.01% при 25°C, ±10 В |
| Количество каналов ЦАП | 2 |
| Разрешение ЦАП | 12 бит |
| Диапазон выходных сигналов по напряжению | ±10 В 0 ~ 5 В 0 ~ 10 В |
| Сопротивление нагрузки | 0.1 Ом |
| Точность ЦАП | 0.01% от полного диапазона ±0.01% |
| Тип компьютерной шины | ISA |
| Количество каналов таймера/счётчика | 3 |
| Максимальное разрешение счетчика | 16 бит |
| Максимальная частота входного сигнала | 10 МГц |
| Эталонные часы | Внутренние, 2 МГц |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 16 |
| Входное сопротивление | 4.7 кОм |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Совместимость | 5 В/ТТЛ |
| Количество каналов дискретного вывода | 16 |
