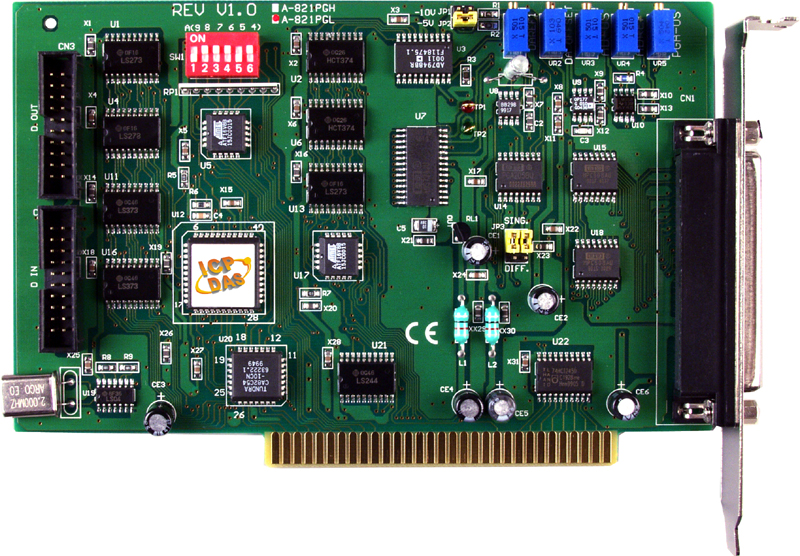

Плата A-821PGL CR от компании ICP DAS представляет собой многофункциональное устройство ISA, предназначенное для интеграции в системы автоматизации и сбора данных. Она оснащена 16 каналами аналогового ввода, 1 каналом аналогового вывода, 16 каналами дискретного ввода и 16 каналами дискретного вывода, что делает её универсальным решением для различных промышленных приложений.
Ключевые технические особенности платы A-821PGL CR включают:
- Аналоговый ввод: 8 каналов с разрешением 12 бит и частотой дискретизации 45 кГц. Входное сопротивление составляет 10 МОм, что обеспечивает высокую точность измерений. Программируемое усиление АЦП позволяет выбирать коэффициенты 1, 2, 4 или 8, адаптируя устройство под различные уровни сигналов.
- Аналоговый вывод: 1 канал с разрешением 12 бит и диапазоном выходных сигналов ±10 В. Точность ЦАП достигает ±0.01% от полного диапазона, обеспечивая стабильность выходных сигналов.
- Дискретный ввод/вывод: 16 каналов дискретного ввода и 16 каналов дискретного вывода с совместимостью 5 В/TTL. Напряжение логического 0 не превышает 0.8 В, а логического 1 составляет не менее 2 В, что соответствует стандартам TTL.
- Счётчики/таймеры: 3 канала с максимальным разрешением 16 бит и максимальной частотой входного сигнала 10 МГц. Внутренние эталонные часы с частотой 2 МГц обеспечивают точность временных измерений.
- Электропитание и габариты: Потребление тока составляет 300 мА при +5 В. Габаритные размеры платы — 160 x 106 x 22 мм, что позволяет интегрировать её в стандартные корпуса ISA.
- Условия эксплуатации: Рабочая температура от 0 до +60°C и рабочая влажность от 5% до 85% без образования конденсата обеспечивают надёжную работу устройства в различных промышленных условиях.
Плата A-821PGL CR находит применение в системах контроля и управления технологическими процессами, автоматизации сборочных линий, мониторинге параметров оборудования и других областях, где требуется точный сбор и обработка данных. Её возможности по интеграции аналоговых и дискретных сигналов делают её эффективным решением для комплексных задач автоматизации.
Преимущества платы A-821PGL CR включают:
- Высокая точность измерений благодаря 12-битному разрешению АЦП и ЦАП.
- Гибкость настройки усиления АЦП под различные уровни входных сигналов.
- Надёжность работы в широком диапазоне температур и влажности, что важно для эксплуатации в промышленных условиях.
- Компактные размеры, позволяющие экономить пространство при установке в системы автоматизации.
Совместимость с компьютерной шиной ISA обеспечивает простоту интеграции платы A-821PGL CR в существующие системы. Это делает её удобным выбором для модернизации и расширения функциональности автоматизированных процессов без необходимости полной замены оборудования.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Программируемое усиление АЦП | 1 , 2 , 4 , 8 |
| Количество потенциальных каналов аналогового ввода | 16 |
| Температурный дрейф нуля | 15 ppm/°C |
| Габаритные размеры, мм | 160 x 106 x 22 |
| Потребление тока | 300 мА при +5 В |
| Частота отклика | 1 МГц |
| Нагрузочная способность выходов | Sink: 0.8 мА при 0.8 В; Source: -2.4 мА при 2 В |
| Количество неизолированных каналов дискретного ввода | 16 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Частота дискретизации | 45 кГц |
| Количество каналов АЦП | 8 |
| Разрешение АЦП | 12 бит |
| Входное сопротивление | 10 МОм 4.7 кОм |
| Диапазон входных сигналов по напряжению | ±0.625 В ±5 В ±2.5 В ±1.25 В |
| Точность АЦП | ±0.01% при 25°C, ±10 В |
| Количество каналов ЦАП | 1 |
| Разрешение ЦАП | 12 бит |
| Диапазон выходных сигналов по напряжению | ±10 В |
| Сопротивление нагрузки | 0.1 Ом |
| Точность ЦАП | 0.01% от полного диапазона ±0.01% |
| Тип компьютерной шины | ISA |
| Количество каналов таймера/счётчика | 3 |
| Максимальное разрешение счетчика | 16 бит |
| Максимальная частота входного сигнала | 10 МГц |
| Эталонные часы | Внутренние, 2 МГц |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 16 |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Совместимость | 5 В/ТТЛ |
| Количество каналов дискретного вывода | 16 |
