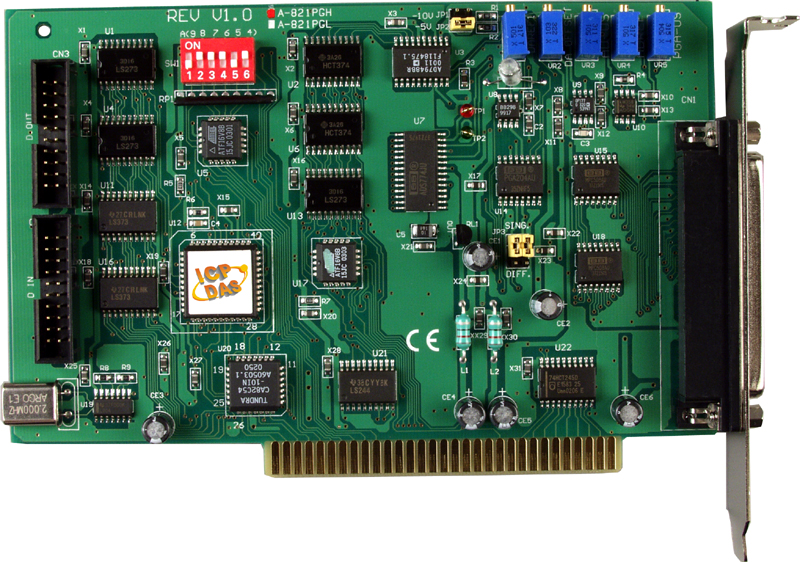

Плата A-821PGH/S A-821PGH + Daughter Board DB-8225

Плата A-821PGH/S от ICP DAS представляет собой многофункциональный адаптер ISA, предназначенный для интеграции в промышленные системы автоматизации и сбора данных. В комплект поставки входит дочерняя плата DB-8225, обеспечивающая расширенные возможности ввода-вывода.

Ключевые технические особенности:

• Аналоговый ввод: 16 каналов с разрядностью 12 бит и частотой дискретизации до 45 кГц. Входное сопротивление составляет 10 МОм, что минимизирует влияние на измеряемые сигналы. Программируемое усиление АЦП позволяет выбирать коэффициенты 1, 10, 100 и 1000, обеспечивая гибкость в работе с различными уровнями сигналов.
• Аналоговый вывод: 1 канал с разрядностью 12 бит и диапазоном выходных напряжений ±10 В, 0–5 В и 0–10 В. Точность ЦАП достигает 0,01% от полного диапазона, что гарантирует высокую точность выходных сигналов.
• Дискретный ввод/вывод: 16 неизолированных каналов для ввода и 16 для вывода. Входное напряжение логического 1 составляет минимум 2 В, а логического 0 — максимум 0,8 В. Выходное напряжение логического 1 достигает 2,4 В при максимальном токе 2,4 мА, а логического 0 — 0,4 В при максимальном токе 0,8 мА.
• Счетчики/таймеры: 3 независимых канала с разрядностью 16 бит и максимальной частотой входного сигнала 10 МГц, что позволяет точно измерять частоту и импульсные сигналы.
• Интерфейсы: Тип компьютерной шины — ISA. Дочерняя плата DB-8225 оснащена разъемом DB37 Female и комплектуется кабелем CA-3710 длиной 1 м, обеспечивая удобное подключение к основному адаптеру.
• Условия эксплуатации: Рабочая температура от 0 до +60 °C и влажность от 5% до 85% без конденсации, что делает плату подходящей для использования в различных промышленных условиях.
• Габариты: Размеры платы составляют 160 x 106 x 22 мм, что обеспечивает компактность и удобство монтажа в стандартные корпуса.

Области применения и целевая аудитория:

Плата A-821PGH/S идеально подходит для использования в системах промышленной автоматизации, лабораторных установках, а также в приложениях, требующих точного сбора и обработки аналоговых и цифровых сигналов. Она предназначена для инженеров и технических специалистов, занимающихся разработкой и внедрением систем сбора данных и управления в реальном времени.

Преимущества и совместимость:

• Гибкость конфигурации: Возможность программируемого усиления АЦП и выбор диапазонов выходных сигналов ЦАП позволяют адаптировать плату под специфические требования различных приложений.
• Высокая точность: Точность измерений и выходных сигналов на уровне 0,01% от полного диапазона обеспечивает надежность и достоверность данных.
• Совместимость: Плата совместима с операционными системами Windows и Linux, а также поддерживает различные инструментальные среды, включая LabVIEW, что облегчает интеграцию в существующие системы.
• Компактность: Компактные размеры платы упрощают ее установку в ограниченных пространствах, характерных для промышленных шкафов и панелей.

Плата A-821PGH/S от ICP DAS является надежным и высокоточным решением для задач сбора и обработки данных в промышленных и лабораторных условиях, обеспечивая гибкость, точность и совместимость с современными системами автоматизации.

Основные характеристики:
