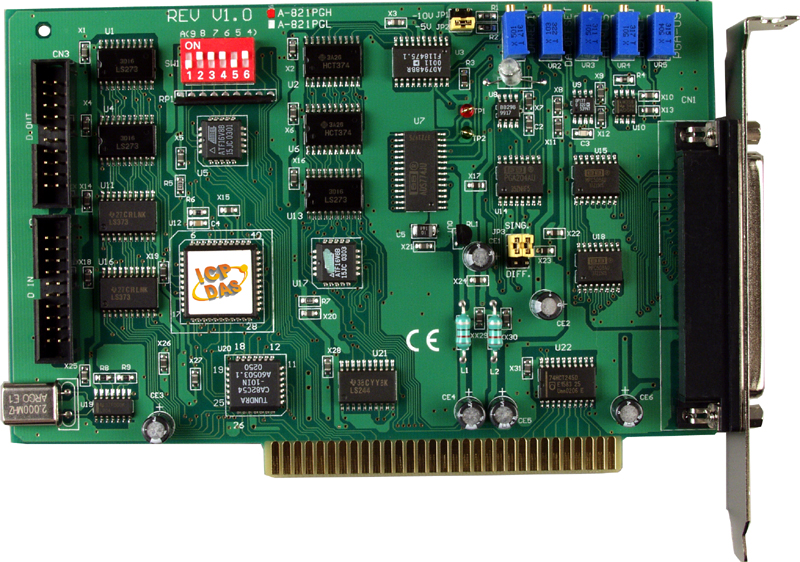

Плата A-821PGH 12 bit,45Ks/s 16Ch ADC & 1 DAC Low Gain

Плата A-821PGH от компании ICP DAS представляет собой многофункциональное устройство ISA, предназначенное для сбора и обработки аналоговых и дискретных сигналов в промышленных системах автоматизации. Она оснащена 16 каналами аналогового ввода, 1 каналом аналогового вывода, 16 каналами дискретного ввода и 16 каналами дискретного вывода, что обеспечивает гибкость при интеграции в различные системы контроля и управления.

Ключевые технические особенности платы A-821PGH включают:

• Аналоговый ввод: 8 дифференциальных и 8 одноточечных каналов с разрешением 12 бит и частотой дискретизации до 45 кГц. Диапазоны входных сигналов варьируются от ±0,005 В до ±5 В, что позволяет точно измерять широкий спектр сигналов.
• Аналоговый вывод: 1 канал с разрешением 12 бит и диапазоном выходных сигналов ±10 В, 0–5 В или 0–10 В, обеспечивая гибкость при формировании управляющих сигналов.
• Дискретный ввод/вывод: 16 каналов для ввода и 16 для вывода с логическими уровнями 0–0,8 В и 2–5 В соответственно, что соответствует стандартам 5 В TTL. Нагрузочная способность выходов составляет 0,8 мА при 0,8 В для Sink и –2,4 мА при 2 В для Source.
• Счетчики: 3 канала с максимальным разрешением 16 бит и частотой входного сигнала до 10 МГц, оснащенные внутренними эталонными часами на 2 МГц, что обеспечивает высокую точность временных измерений.
• Усиление АЦП: Программируемое усиление с коэффициентами 1, 10, 100 и 1000, позволяющее адаптировать чувствительность входных сигналов под конкретные задачи.
• Температурные характеристики: Температурный дрейф нуля составляет 15 ppm/°C, обеспечивая стабильность измерений при изменении температуры окружающей среды.
• Электропитание: Потребление тока составляет 300 мА при +5 В, что соответствует стандартам ISA и обеспечивает совместимость с большинством промышленных систем.
• Условия эксплуатации: Рабочая температура от 0 до +60°C и влажность от 5 до 85% без конденсации, что позволяет использовать плату в различных промышленных условиях.
• Габариты: Компактные размеры 160 x 106 x 22 мм облегчают интеграцию платы в ограниченные пространства.

Плата A-821PGH предназначена для применения в системах контроля и автоматизации, где требуется точный сбор и обработка аналоговых и дискретных сигналов. Она идеально подходит для использования в промышленной автоматике, системах мониторинга, а также в научных исследованиях и разработках, где необходима высокая точность и надежность измерений.

Преимущества платы A-821PGH включают:

• Гибкость конфигурации: Возможность программирования усиления АЦП и выбора диапазонов входных и выходных сигналов позволяет адаптировать плату под конкретные требования приложения.
• Высокая точность: Разрешение 12 бит и низкий температурный дрейф обеспечивают стабильность и точность измерений в различных условиях эксплуатации.
• Совместимость: Стандарт ISA и поддержка 5 В TTL логических уровней гарантируют легкую интеграцию платы в существующие системы без необходимости дополнительных адаптеров или преобразователей.
• Надежность: Компактные размеры и устойчивость к внешним воздействиям делают плату A-821PGH надежным компонентом в промышленных приложениях.

При выборе платы A-821PGH для вашего проекта вы получаете высококачественное и надежное решение для сбора и обработки сигналов, соответствующее современным требованиям промышленной автоматизации.

Основные характеристики:
