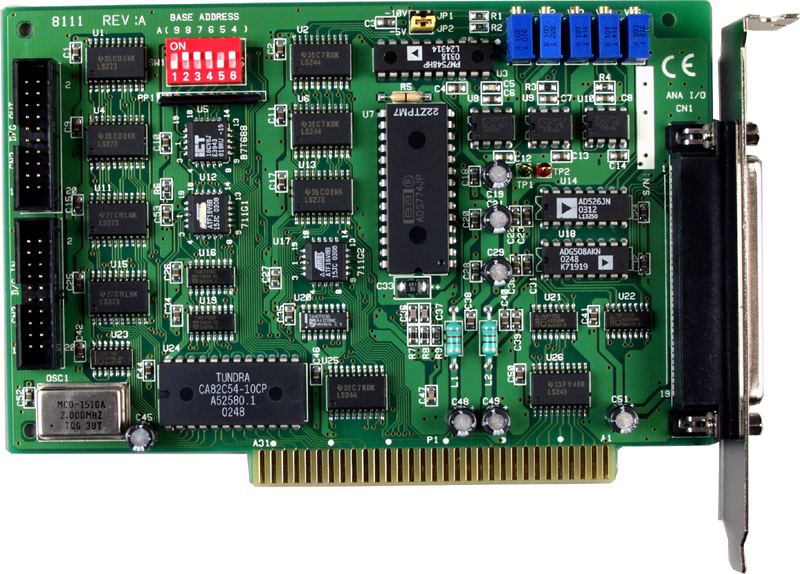

Плата A-8111 от компании ICP DAS представляет собой многофункциональную ISA-плату, предназначенную для расширения возможностей ввода-вывода в промышленных и лабораторных системах. Она оснащена 8 каналами аналогового ввода с разрешением 12 бит, одним каналом аналогового вывода, 16 каналами дискретного ввода и 16 каналами дискретного вывода, что делает её универсальным решением для различных задач автоматизации.
Ключевые технические особенности платы A-8111 включают:
- Аналоговый ввод: 8 каналов с разрешением 12 бит и частотой дискретизации до 35 кГц. Возможность программируемого усиления (1, 2, 4, 8, 16) обеспечивает гибкость при работе с различными уровнями сигналов. Диапазоны входных напряжений: ±0.3125 В, ±0.625 В, ±1.25 В, ±2.5 В, ±5 В.
- Аналоговый вывод: 1 канал с разрешением 12 бит и диапазонами выходных напряжений: 0–5 В, 0–10 В, ±10 В. Точность ЦАП составляет 0.01% от полного диапазона, что гарантирует высокую точность выходных сигналов.
- Дискретный ввод/вывод: 16 каналов дискретного ввода и 16 каналов дискретного вывода с уровнем логической единицы от 2 В и выше. Частота отклика достигает 1 МГц, что обеспечивает быструю обработку сигналов.
- Счётчики: 3 канала с максимальной частотой входного сигнала 10 МГц и разрешением 16 бит, что позволяет точно измерять частоту и импульсные сигналы.
- Интерфейс: ISA-шина, обеспечивающая совместимость с широким спектром ПК и промышленных контроллеров.
- Электропитание: Потребление тока составляет 300 мА при +5 В, что соответствует стандартным требованиям для ISA-плат.
- Габариты: Компактные размеры 157 x 106 x 22 мм позволяют интегрировать плату в ограниченные пространства.
- Условия эксплуатации: Рабочая температура от 0 до +60°C и влажность 5–85% без конденсации обеспечивают надёжную работу в различных промышленных условиях.
Плата A-8111 находит применение в различных областях, включая:
- Сигнальный анализ: Обработка и анализ сигналов с различных датчиков и сенсоров.
- Промышленная автоматизация: Управление и мониторинг процессов на производственных линиях.
- Лабораторная автоматизация: Сбор и обработка данных в научных исследованиях и испытаниях.
- Интерфейс с датчиками: Считывание данных с различных типов датчиков для последующей обработки.
- Анализ частотных характеристик: Применение в спектральном анализе и анализе частотных характеристик сигналов.
- Анализ транзиентов: Изучение переходных процессов и импульсных сигналов.
- Тестирование продукции: Использование в процессе тестирования и контроля качества продукции.
- Процессный контроль: Мониторинг и управление технологическими процессами в реальном времени.
Преимущества платы A-8111 включают её высокую точность, гибкость в настройке усиления, быструю обработку сигналов и широкие возможности для интеграции в различные системы автоматизации. Совместимость с ISA-шиной и стандартными операционными системами, такими как Windows XP и Linux kernel 2.6, а также поддержка инструментальных сред, включая BCB, Delphi, LabVIEW, VB и VC, обеспечивают лёгкую интеграцию в существующие системы и программное обеспечение. Компактные размеры и надёжность в различных условиях эксплуатации делают эту плату оптимальным выбором для решения задач ввода-вывода в промышленных и лабораторных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Количество потенциальных каналов аналогового ввода | 8 |
| Программируемое усиление АЦП | 1, 2, 4, 8, 16 |
| Температурный дрейф нуля | 15 ppm/°C |
| Габаритные размеры, мм | 157 x 106 x 22 |
| Потребление тока | 300 мА при +5 В |
| Частота отклика | 1 МГц |
| Нагрузочная способность выходов | Sink: 0.8 мА при 0.8 В; Source: -2.4 мА при 2 В |
| Количество неизолированных каналов дискретного ввода | 16 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Частота дискретизации | 35 кГц |
| Количество каналов АЦП | 8 |
| Разрешение АЦП | 12 бит |
| Диапазон входных сигналов по напряжению | ±0.625 В ±0.3125 В ±5 В ±2.5 В ±1.25 В |
| Точность АЦП | ±0.01% при 25°C, ±10 В |
| Количество каналов ЦАП | 1 |
| Разрешение ЦАП | 12 бит |
| Диапазон выходных сигналов по напряжению | ±10 В 0 ~ 5 В 0 ~ 10 В |
| Сопротивление нагрузки | 0.1 Ом |
| Точность ЦАП | 0.01% от полного диапазона ±0.01% |
| Тип компьютерной шины | ISA |
| Количество каналов таймера/счётчика | 3 |
| Максимальное разрешение счетчика | 16 бит |
| Максимальная частота входного сигнала | 10 МГц |
| Эталонные часы | Внутренние, 2 МГц |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 16 |
| Входное сопротивление | 4.7 кОм |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Совместимость | 5 В/ТТЛ |
| Количество каналов дискретного вывода | 16 |
