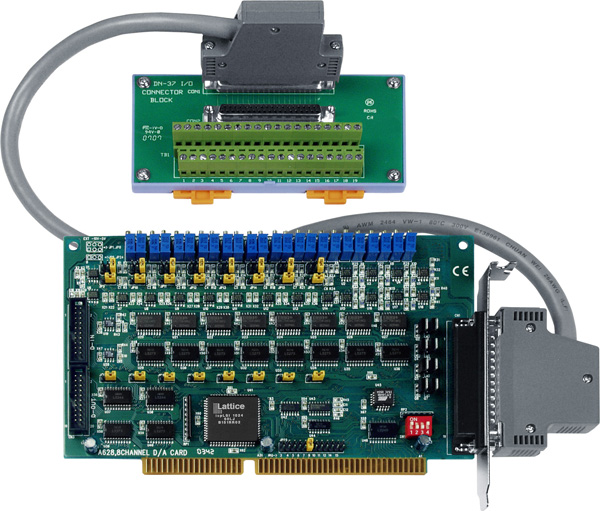

Плата A-628/S от компании ICP DAS представляет собой расширение ISA-шины, предназначенное для интеграции в промышленные системы автоматизации. Она обеспечивает 8 каналов аналогового вывода, 16 дискретных входов и 16 дискретных выходов, что делает её эффективным решением для задач, требующих точного управления и мониторинга.
Ключевые технические особенности платы A-628/S включают:
- Аналоговый вывод: 8 каналов с разрешением 12 бит, поддерживающие диапазоны выходных сигналов: ±5 В, ±10 В, 0–5 В, 0–10 В и –10–10 В. Точность ЦАП составляет 0,01% от полного диапазона ±0,01%.
- Дискретный ввод: 16 каналов с входным сопротивлением 4,7 кОм. Уровни логических сигналов: лог. 0 – до 0,8 В, лог. 1 – от 2 В.
- Дискретный вывод: 16 каналов с выходным напряжением 0–5 В. Нагрузочная способность выходов: Sink – 2,4 мА при 0,8 В; Source – 0,8 мА при 2 В. Частота отклика достигает 1 МГц.
- Электропитание: Потребление тока составляет 0,9 А при +5 В.
- Условия эксплуатации: Рабочая температура от 0 до +60 °C, температура хранения от –20 до +70 °C, рабочая влажность от 5% до 85% без образования конденсата.
- Габариты: 157 x 106 мм.
Плата A-628/S предназначена для использования в промышленных приложениях, где требуется интеграция аналоговых и дискретных сигналов. Она может быть использована в системах управления технологическими процессами, автоматизации производственных линий, а также в лабораторных установках для точного контроля и мониторинга параметров.
Преимущества платы A-628/S включают:
- Гибкость настройки: Возможность выбора различных диапазонов выходных сигналов позволяет адаптировать плату под конкретные требования системы.
- Высокая точность: 12-битное разрешение и высокая точность ЦАП обеспечивают надежную работу в задачах, требующих точного управления.
- Совместимость: Плата интегрируется с компьютерами, оснащенными ISA-шиной, и поддерживает различные операционные системы, включая Windows и Linux, что облегчает её внедрение в существующие системы.
- Надежность: Спроектирована для работы в широком диапазоне температур и влажности, что делает её подходящей для эксплуатации в различных промышленных условиях.
Плата A-628/S от ICP DAS является надежным и гибким решением для интеграции аналоговых и дискретных сигналов в промышленные системы автоматизации, обеспечивая высокую точность и совместимость с различными операционными системами.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 157 x 106 |
| Потребление тока | 0.9 А при +5 В |
| Частота отклика | 1 МГц |
| Нагрузочная способность выходов | Sink: 2.4 мА при 0.8 В; Source: 0.8 мА при 2 В |
| Количество неизолированных каналов дискретного ввода | 16 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Количество каналов ЦАП | 8 |
| Разрешение ЦАП | 12 бит |
| Диапазон выходных сигналов по напряжению | ±5 В ±10 В 0 ~ 5 В 0 ~ 10 В -10 ~ 10 В |
| Сопротивление нагрузки | 0.1 Ом |
| Точность ЦАП | 0.01% от полного диапазона ±0.01% |
| Тип компьютерной шины | ISA |
| Дочерняя плата | Да |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 16 |
| Входное сопротивление | 4.7 кОм |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Количество каналов дискретного вывода | 16 |
