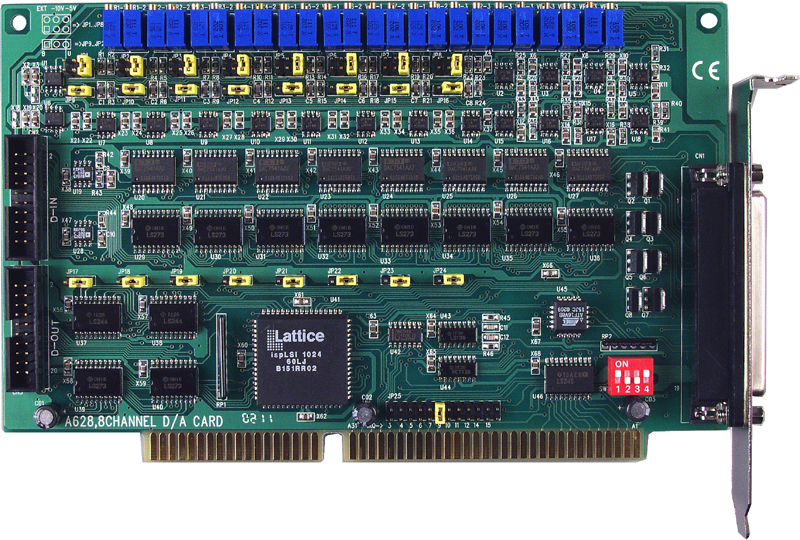

Плата A-628 от компании ICP DAS представляет собой ISA-карту, предназначенную для реализации функций аналогового и дискретного ввода-вывода в промышленных системах автоматизации. Она оснащена 8 каналами аналогового вывода, 16 каналами дискретного ввода и 16 каналами дискретного вывода, что делает ее универсальным решением для различных приложений.
Ключевые технические особенности платы A-628 включают:
- Аналоговый вывод: 8 каналов с разрешением 12 бит, обеспечивающих точность 0,01% от полного диапазона. Диапазоны выходных сигналов по напряжению: ±5 В, ±10 В, 0–5 В, 0–10 В. Возможность работы с токовыми выходами в диапазоне 4–20 мА при подключении внешнего источника напряжения. Сопротивление нагрузки составляет 0,1 Ом.
- Дискретный ввод: 16 каналов с входным сопротивлением 4,7 кОм. Логический уровень 0: до 0,8 В; логический уровень 1: от 2 В. Частота отклика достигает 1 МГц, что обеспечивает быструю обработку сигналов.
- Дискретный вывод: 16 каналов с выходным напряжением 0–5 В. Нагрузочная способность: Sink: 2,4 мА при 0,8 В; Source: 0,8 мА при 2 В. Частота отклика также составляет 1 МГц.
- Электропитание: Потребление тока 0,9 А при +5 В, что соответствует стандартам ISA-шины.
- Условия эксплуатации: Рабочая температура от 0 до +60 °C, влажность 5–85% без конденсации. Температура хранения от -20 до +70 °C.
- Габариты: 157 мм в длину и 106 мм в ширину, что соответствует стандартам ISA-карт.
Плата A-628 предназначена для использования в промышленных системах автоматизации, где требуется надежный и точный аналоговый и дискретный ввод-вывод. Она может быть интегрирована в системы управления технологическими процессами, системы сбора данных и другие приложения, требующие высокоскоростной обработки сигналов.
Преимущества платы A-628 включают:
- Высокая точность и надежность: Точность ЦАП 0,01% от полного диапазона и высокая частота отклика обеспечивают стабильную работу в критически важных приложениях.
- Гибкость в настройке: Возможность выбора различных диапазонов выходных сигналов по напряжению и поддержка токовых выходов позволяют адаптировать плату под конкретные требования системы.
- Совместимость: Стандартный интерфейс ISA обеспечивает совместимость с широким спектром промышленного оборудования и систем.
- Устойчивость к внешним воздействиям: Широкий диапазон рабочих температур и высокая влажность эксплуатации делают плату подходящей для использования в различных климатических условиях.
Плата A-628 от ICP DAS является надежным и эффективным решением для реализации функций аналогового и дискретного ввода-вывода в промышленных системах автоматизации, обеспечивая высокую точность, гибкость настройки и совместимость с различным оборудованием.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 157 x 106 |
| Потребление тока | 0.9 А при +5 В |
| Частота отклика | 1 МГц |
| Нагрузочная способность выходов | Sink: 2.4 мА при 0.8 В; Source: 0.8 мА при 2 В |
| Количество неизолированных каналов дискретного ввода | 16 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Количество каналов ЦАП | 8 |
| Разрешение ЦАП | 12 бит |
| Диапазон выходных сигналов по напряжению | ±5 В ±10 В 0 ~ 5 В 0 ~ 10 В |
| Сопротивление нагрузки | 0.1 Ом |
| Точность ЦАП | 0.01% от полного диапазона ±0.01% |
| Тип компьютерной шины | ISA |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 16 |
| Входное сопротивление | 4.7 кОм |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Количество каналов дискретного вывода | 16 |
