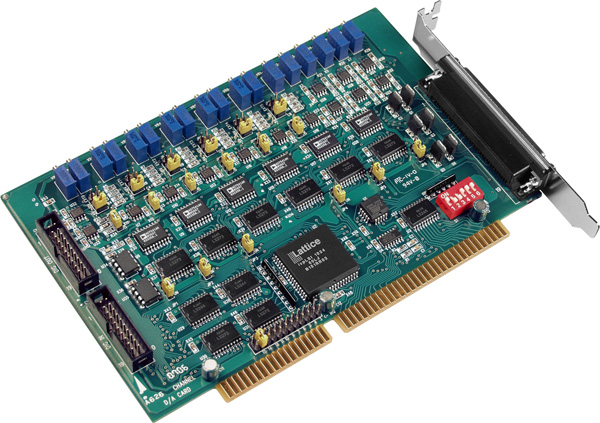

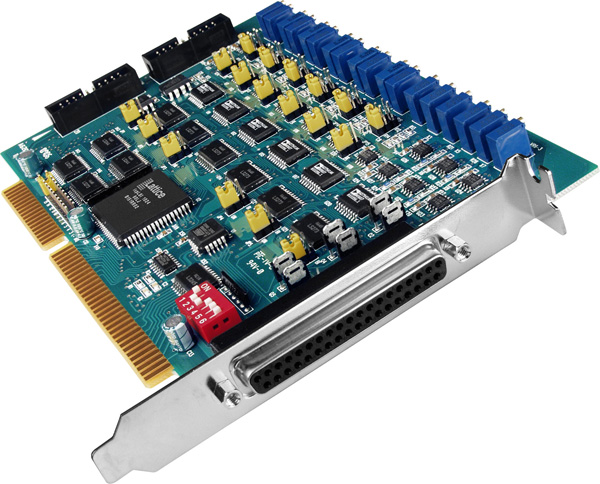

Плата A-626 CR 6-Channel 12-bit Analog Output Board

Плата A-626 CR от компании ICP DAS представляет собой ISA-плату с шестью каналами аналогового вывода и шестнадцатью каналами дискретного ввода и вывода. Она предназначена для интеграции в компьютеры с ISA-шиной, обеспечивая расширение функциональности системы в области промышленной автоматизации и сбора данных.

Ключевые технические особенности платы A-626 CR включают:

• Аналоговые выходы: 6 каналов с разрешением 12 бит, поддерживающие диапазоны выходных сигналов по напряжению: ±5 В, ±10 В, 0–5 В и 0–10 В, а также по току: 4–20 мА. Точность ЦАП составляет 0,01% от полного диапазона.
• Дискретные входы: 16 каналов с входным сопротивлением 4,7 кОм и логическими уровнями: лог. 1 — 2 В мин., лог. 0 — 0,8 В макс.
• Дискретные выходы: 16 каналов с нагрузочной способностью: Sink — 2,4 мА при 0,8 В; Source — 0,8 мА при 2 В.
• Частота отклика: 1 МГц, обеспечивающая быструю обработку сигналов.
• Энергопотребление: 0,9 А при +5 В, 110 мА при +12 В и 9 мА при -12 В, что позволяет эффективно использовать ресурсы системы.
• Габаритные размеры: 157 x 106 мм, что обеспечивает удобство монтажа в стандартные корпуса.
• Условия эксплуатации: рабочая температура от 0 до +60°C и рабочая влажность от 5% до 85% без образования конденсата, что делает плату подходящей для различных промышленных условий.

Плата A-626 CR предназначена для использования в системах промышленной автоматизации, где требуется интеграция аналоговых и дискретных сигналов. Она может быть использована в следующих областях:

• Системы управления технологическими процессами: для сбора и обработки данных с различных датчиков и исполнительных механизмов.
• Системы мониторинга и контроля: для отслеживания параметров оборудования и процессов в реальном времени.
• Системы сбора данных: для регистрации и анализа информации с различных источников в промышленных приложениях.

Преимущества платы A-626 CR включают:

• Гибкость конфигурации: возможность выбора различных диапазонов выходных сигналов по напряжению и току, что позволяет адаптировать плату под конкретные требования системы.
• Высокая точность: 12-битное разрешение и точность ЦАП 0,01% от полного диапазона обеспечивают надежную работу в критически важных приложениях.
• Совместимость: стандартный интерфейс ISA обеспечивает легкую интеграцию с существующими системами, использующими эту шину.
• Надежность: широкий диапазон рабочих температур и влажности гарантирует стабильную работу в различных промышленных условиях.

Плата A-626 CR является эффективным решением для расширения функциональности компьютерных систем в области промышленной автоматизации, обеспечивая надежную и точную обработку аналоговых и дискретных сигналов.
