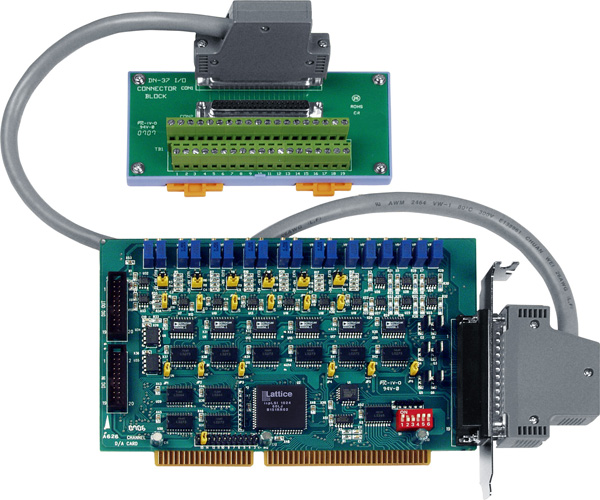

Плата A-626/S CR A-626 + DB-37

Плата A-626/S CR от компании ICP DAS представляет собой ISA-совместимую плату расширения, предназначенную для интеграции в персональные компьютеры с целью обеспечения высококачественного ввода и вывода аналоговых и цифровых сигналов. Данная плата оснащена шестью каналами 12-битного аналогового вывода, шестнадцатью каналами дискретного ввода и шестнадцатью каналами дискретного вывода, что делает её универсальным решением для различных промышленных приложений.

Ключевые технические особенности платы A-626/S CR включают:

• Аналоговый вывод: 6 каналов с разрешением 12 бит, поддерживающих диапазоны выходных сигналов: ±5 В, ±10 В, 0–5 В и 0–10 В. Точность составляет 0,01% от полного диапазона при температуре 25 °C.
• Цифровой ввод: 16 каналов с входным сопротивлением 4,7 кОм, совместимых с логическими уровнями 5 В/TTL. Напряжение логического нуля не превышает 0,8 В, а логической единицы не ниже 2,0 В.
• Цифровой вывод: 16 каналов с выходным напряжением 0–5 В. Способность источника составляет 0,8 мА при 2,0 В, а способность стока — 2,4 мА при 0,8 В.
• Частота отклика: 1 МГц, обеспечивающая быструю обработку сигналов.
• Потребление тока: 0,9 А при +5 В, что соответствует стандартным требованиям для ISA-плат.
• Габаритные размеры: 157 мм в длину и 106 мм в ширину, что позволяет устанавливать плату в стандартные корпуса компьютеров.
• Условия эксплуатации: рабочая температура от 0 до +60 °C, температура хранения от -20 до +70 °C, влажность от 5% до 85% без конденсации.

Плата A-626/S CR предназначена для применения в различных областях, включая:

• Промышленную автоматизацию: интеграция в системы управления для мониторинга и управления процессами.
• Лабораторные исследования: использование в качестве интерфейса для сбора и анализа данных с различных датчиков и приборов.
• Системы тестирования и контроля: применение в автоматизированных тестовых стендах для проверки и калибровки оборудования.
• Сенсорные интерфейсы: подключение к различным сенсорам для сбора данных в реальном времени.

Преимущества платы A-626/S CR включают:

• Совместимость: поддержка стандартной ISA-шины обеспечивает лёгкую интеграцию в существующие системы.
• Гибкость: возможность выбора диапазона выходных сигналов и настройка параметров в соответствии с требованиями приложения.
• Надёжность: использование на борту опорного чипа BB Ref-01 и FPGA повышает стабильность работы и снижает термодрифт.
• Программная поддержка: предоставление драйверов и SDK для различных операционных систем, включая Windows и Linux, а также примеров программного кода для популярных языков программирования.

Плата A-626/S CR от ICP DAS является надёжным и эффективным решением для интеграции аналоговых и цифровых интерфейсов в промышленные системы, обеспечивая высокую точность и гибкость при работе с различными сигналами.

Основные характеристики:
